Conexión con un terminal HDMI (High Definition Multimedia Interface)
La HDMI es una interfaz de última generación para dispositivos digitales. Cuando está conectado a una unidad compatible con la HDMI, se
transmite una señal digital de audio y vídeo. Sólo con un cable, puede lograr una alta calidad de la imagen y vídeo y audio digitales. Cuando
conecta a un HDTV (Televisor de Alta Definición) compatible con la HDMI, la salida puede conmutarse al vídeo de HD 1080p, 1080i o 720p.
≥Utilice cables HDMI de 5,0 metros o más cortos.
Acerca de la función VIERA Link "HDAVI Control
Cuando conecte a un televisor Panasonic (VIERA) o a un receptor dotado de la función "HDAVI Control", serían posibles las operaciones
enlazadas. [➡ 18, Operaciones entrelazadas con el televisor (VIERA Link "HDAVI Control
≥No pueden utilizarse cables que no cumplan con la HDMI.
≥Se le recomienda utilizar un cable HDMI de Panasonic.
Número de pieza recomendado: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m), etc.

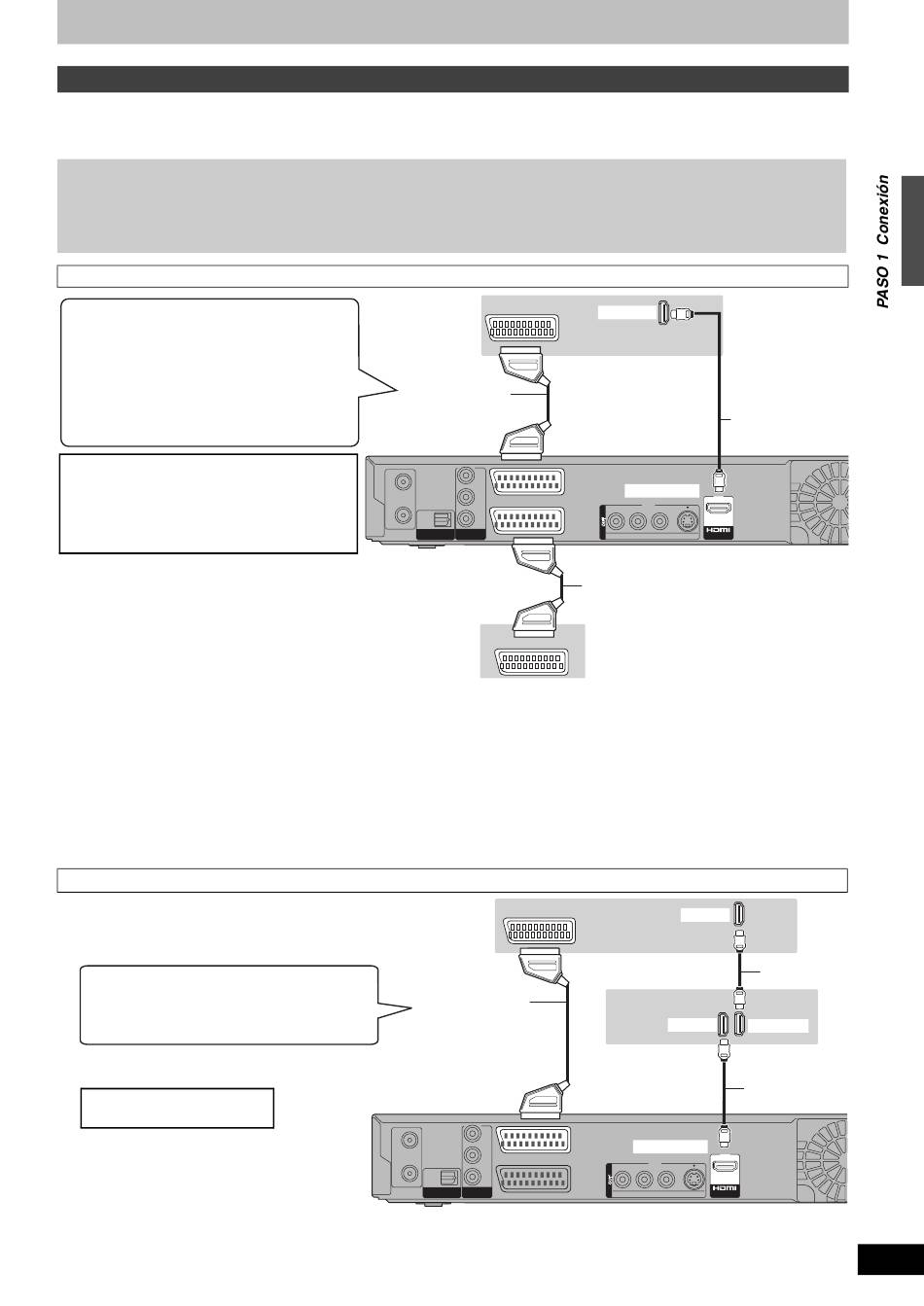

Conexión a un televisor compatible con la HDMI
Conexión a un Panasonic televisor (VIERA)
Si está conectado un cable Scart de 21 pines, se
hallan disponibles las siguientes funciones.
≥Grabación directa del televisor (➡ 18)
≥Ver imágenes por un receptor digital/satélite o
un decodificador
(En este caso, tenga cuidado de conmutar
la entrada del televisor a "AV".)
[Ajuste]necesario]
≥Ajuste "VIERA Link" a "On" (➡ 69).
(El ajuste predeterminado es "On".)
≥Ajuste "Salida Audio Digital" a "HDMI y Óptico"
(➡ 69).
(El ajuste predeterminado es "HDMI y Óptico".)
[Nota]
≥[EH67] Si conecta a un televisor incompatible con el CPPM (Content Protection for Prerecorded Media, ➡ 84), el DVD-Audio protegido contra
copia no puede obtenerse a través del terminal HDMI. Conecte los cables de audio (rojo, blanco) o el cable Scart de 21 pines
terminales.
≥Si conecta a un televisor que sólo es compatible con la salida de 2 canales, se mezclará el audio de 3 canales o más (➡ 85, Mezcla
descendente) y se producirá como de 2 canales (Algunos discos no soportan la mezcla de dos canales).
≥Esta unidad no se puede conectar a dispositivos DVI que no sean compatibles con HDCP.
Para unidades compatibles con la protección de los derechos de autor HDCP (High-Bandwidth Digital Content Protection) que están dotadas
de terminal de entrada DVI digital (monitores de PC, etc.):
Según la unidad, las imágenes podrían visualizarse incorrectamente o no visualizarse en absoluto cuando conecta con un cable de
conmutación DVI/HDMI. (El audio no puede obtenerse.)
§
Sólo cuando esta unidad está conectada a un televisor Panasonic (VIERA)
Conexión con un receptor y un televisor compatibles con HDMI
Conexión a un Panasonic televisor (VIERA)
➡ arriba
[Ajuste]necesario] ➡ arriba
[Nota]
≥[EH67] Si conecta la unidad a un receptor incompatible con CPPM (Content Protection for Prerecorded Media ➡ 84), el DVD-Audio protegido
contra copia no podrá salir por el terminal HDMI. Conéctela al receptor con un cable óptico digital o con cables de audio (rojo, blanco).
TM
"
Cable Scart de 21
pines
completamente
cableados
RF
RF
Y
IN IN
P
B
P
RF
RF
OPTICAL
R
OUT
OUT
DIGITAL AL AUDIO OU
DIGI
UDIO OUT
COMPONENT
COMPONENT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
VIDEO OUT
VIDEO OUT
Panel trasero del televisor
Cable Scart de 21
pines
completamente
cableados
RF
RF
Y
IN IN
P
B
P
RF
RF
OPTICAL
R
OUT
OUT
DIGI
DIGITAL AL AUDIO OU
UDIO OUT
COMPONENT
COMPONENT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
VIDEO OUT
VIDEO OUT
TM
"/Q Link)]
AV
HDMI IN
HDMI AV OUT
AV1
( TV )
R-AUDIO-L
VIDEO
S VIDEO
AV2 ( DECODER/EXT )
Panel trasero de esta unidad
Cable Scart de 21 pines
Panel trasero del
AV OUT
receptor digital, de
satélite o decodificador
AV
HDMI IN
HDMI IN
Panel trasero del
receptor
HDMI AV OUT
AV1
( TV )
R-AUDIO-L
VIDEO
S VIDEO
AV2 ( DECODER/EXT )
Panel trasero de esta unidad
Panel trasero del
televisor
Cable HDMI
A A V OU
V OUT T
§
a los respectivos
Cable HDMI
HDMI OUT
Cable HDMI
A A V OU
V OUT T
RQT8901
17
