Resumen de contenidos para Kohler K-10666

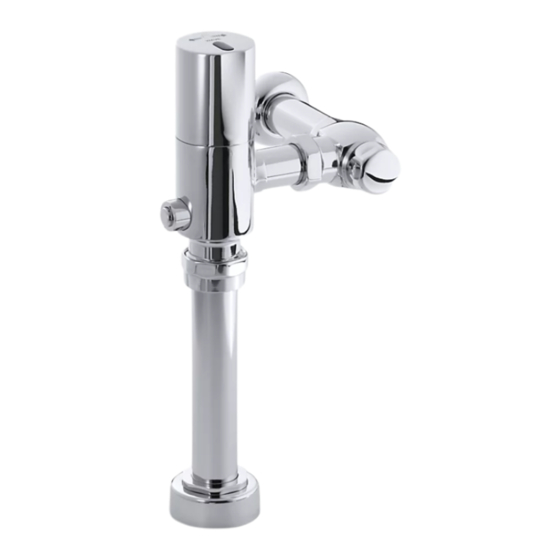

- Página 1 Installation Guide Exposed Electronic Valve K-10666, K-10673, K-10674, K-10677 M product numbers are for Mexico (i.e. K-12345M) Los números de productos seguidos de M corresponden a México (Ej. K-12345M) Français, page “Français-1” Español, página “Español-1” 1108709-2-D...
-
Página 2: Tools And Materials
• Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. 1108709-2-D Kohler Co. -
Página 3: Before You Begin
Modifications: Any modifications made to this device that are not approved by Kohler Co. may void the authority granted to the user by the FCC to operate this equipment. This Class B digital apparatus complies with Canadian ICES-003. - Página 4 13-1/4" (337 mm) Ø 2-5/8" (25 mm) Min - (67 mm) 16-1/2" (419 mm) Ø 1-1/2" Ø 1-1/2" (38 mm) (38 mm) 1" (25 mm) 8-3/4" (222 mm) Min - 12" (305 mm) Max Ø 3" (76 mm) Roughing-In 1108709-2-D Kohler Co.
- Página 5 Apply thread sealant to the male NPT threaded adapter. Thread the control stop valve onto the threaded adapter. Thread the stop cap onto the control stop using a strap wrench. Align the outlet to the valve inlet. Kohler Co. 1108709-2-D...
-
Página 6: Complete The Installation
Plumb and tighten the valve to the control stop, and the coupling nut to the spud using a strap wrench. For K-10666 and K-10677 Only Plumb and tighten the valve to the control stop, and the large tube nut to the vacuum breaker using a strap wrench. - Página 7 Approach the fixture and wave a hand over the sensor. The valve should flush immediately. Confirm that the flush ends. Later, verify that the valve performed the 24-hour cleaning flush. NOTE: If required, troubleshoot according to the Troubleshooting table. Kohler Co. 1108709-2-D...
-
Página 8: Outils Et Matériels
Cependant, si cet appareil cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant l’appareil et en le rallumant, il est recommandé de rectifier cette interférence par l’un ou plusieurs des moyens suivants. Kohler Co. Français-1 1108709-2-D... -
Página 9: Avant De Commencer
Modifications: Toutes modifications apportées à ce dispositif et non approuvées par Kohler Co. pourraient annuler le droit accordé à l’utilisateur par la FCC pour faire fonctionner cet appareil. Cet appareillage numérique de classe B est conforme à la norme canadienne ICES-003. -
Página 10: Plan De Raccordement
(25 mm) Min - (67 mm) 16-1/2" (419 mm) Ø 1-1/2" Ø 1-1/2" (38 mm) (38 mm) 1" (25 mm) 8-3/4" (222 mm) Min - 12" (305 mm) Max Ø 3" (76 mm) Plan de raccordement 1108709-2-D Français-3 Kohler Co. - Página 11 Appliquer un ruban d’étanchéité sur l’adaptateur mâle NPT. Visser la valve de contrôle sur l’adaptateur fileté. Visser le bouchon d’arrêt sur l’arrêt de contrôle avec une clé à sangle. Aligner la sortie sur l’orifice d’entrée de la valve. Kohler Co. Français-4 1108709-2-D...
-
Página 12: Terminer L'iNstallation
Niveler et serrer la valve au contrôle d’arrêt, et l’écrou de couplage au raccord en utilisant une clé à sangle. Pour les modèles K-10666 et K-10677 uniquement Niveler et serrer la valve au contrôle d’arrêt, et le large écrou du tube au reniflard en utilisant une clé... -
Página 13: Vérifier Le Fonctionnement
La valve devrait effectuer une chasse immédiatement. Confirmer que la chasse se termine. Plus tard, vérifier que la valve ait effectué la chasse de nettoyage de 24 heures. REMARQUE: Si nécessaire, rechercher une panne en utilisant le tableau de dépannage. Kohler Co. Français-6 1108709-2-D... -
Página 14: Herramientas Y Materiales
Si este equipo causa interferencia perjudicial a la recepción de radio o televisión, lo que se puede determinar encendiendo y apagando el equipo, se anima al usuario a que trate de corregir la interferencia Kohler Co. Español-1 1108709-2-D... -
Página 15: Antes De Comenzar
Modificaciones: Toda modificación hecha a este equipo no aprobada por Kohler Co. puede anular la autorización otorgada al usuario por la FCC para el funcionamiento de este equipo. Este aparato digital Clase B cumple con la norma canadiense ICES-003. -
Página 16: Diagrama De Instalación
(25 mm) Mín - (67 mm) 16-1/2" (419 mm) Máx Ø 1-1/2" Ø 1-1/2" (38 mm) (38 mm) 1" (25 mm) 8-3/4" (222 mm) Mín - 12" (305 mm) Máx Ø 3" (76 mm) Diagrama de instalación 1108709-2-D Español-3 Kohler Co. - Página 17 NPT. Enrosque la llave de paso de control en el adaptador roscado. Enrosque la tapa en la llave de paso de control utilizando una llave de correa. Alinee la salida con la entrada de la válvula. Kohler Co. Español-4 1108709-2-D...
-
Página 18: Termine La Instalación
Sólo para K-10666 y K-10677 Ponga a plomo y apriete la válvula a la llave de paso de control y la tuerca de acoplamiento grande a la válvula rompevacío con una llave de correa. -
Página 19: Verifique El Funcionamiento
Confirme que la descarga termine. Más tarde, verifique que la válvula realice la descarga de limpieza cada 24 horas. NOTA: Si es necesario, resuelva los problemas siguiendo la tabla para resolver problemas. Kohler Co. Español-6 1108709-2-D... - Página 20 USA/Canada: 1-800-4KOHLER México: 001-800-456-4537 kohler.com ©2011 Kohler Co. 1108709-2-D...
