Ampliación y parametrización del equipo
6.4 Tarjetas de ampliación
4. Monte la tarjeta adaptadora RAID en el siguiente slot:
5. Fije la tarjeta adaptadora RAID con el inmovilizador.

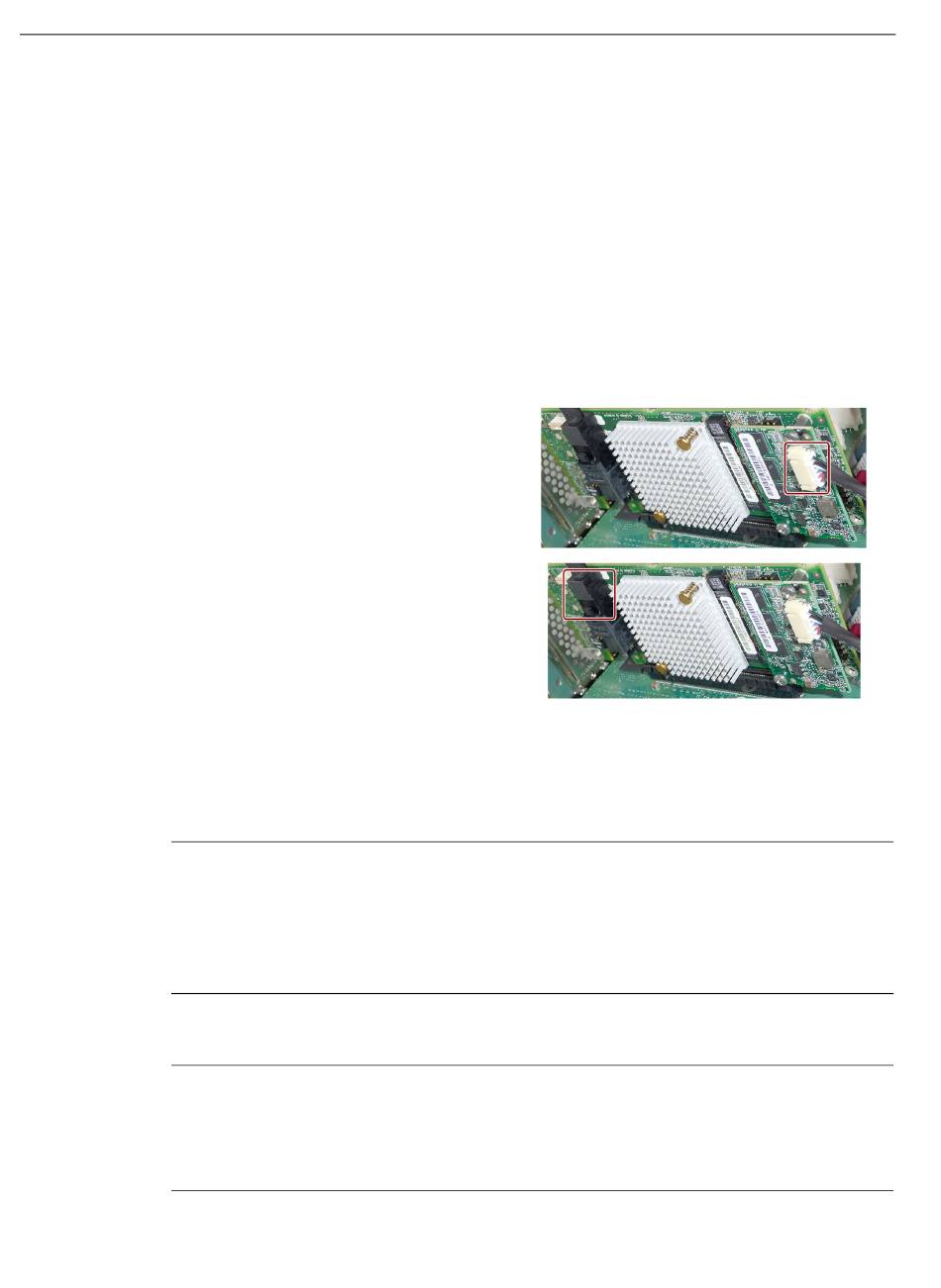

6. Enchufe el conector del cable del blo-
7. Enchufe el cable adaptador en el punto
8. Enchufe el cable adaptador en las unidades de disco requeridas.
Para el desmontaje, proceda en el orden inverso.
6.4.3.3 Configuración de la tarjeta adaptadora RAID de hardware
Nota
Administración del sistema RAID de hardware
Al configurar el sistema RAID de hardware, ajuste la caché de escritura del controlador
RAID como sigue (véase la documentación adicional de Adaptec):
• Write Caching - Enable with Backup Unit
• create RAID via: Build/Verify
Después de la sustitución, configure la tarjeta adaptadora RAID en la configuración BIOS de
la manera siguiente:
Nota
La combinación de teclas <CTRL+A> solo es efectiva en el modo "Legacy". Si en el menú
"Boot" de la configuración BIOS el parámetro "Boot Type" está ajustado en "UEFI Boot
Type", el hardware RAID se configura en el menú de selección BIOS por medio del botón
"Device Management".
88
• Variante 1 de placa de bus con 7 slots PCI: slot 7
Indicaciones:
– El slot 6 debe estar libre y está cerrado con una chapa de slot perforada
suministrada para asegurar la refrigeración.
– El slot 8 puede equiparse con una tarjeta de ampliación que tenga un consumo
eléctrico máximo de 10 W.
• Variante 2 de placa de bus con 8 slots PCIe: slot 6
Indicaciones:
– El slot 5 debe estar libre y está cerrado con una chapa de slot perforada
suministrada para asegurar la refrigeración.
que condensador en el punto señalado.
señalado.
Asegúrese de que el bloqueo del co-
nector enclave.
Instrucciones de servicio, 01/2015, A5E32997461-AB
SIMATIC IPC847D
