3. Instale las fijaciones de los flejes del depósito retiradas
anteriormente, para sujetar los flejes al depósito (Figura
2).
Nota: Asegúrese de que el fleje está bien sujeto al
depósito. No apriete demasiado las fijaciones.
Instale el depósito de enjuague

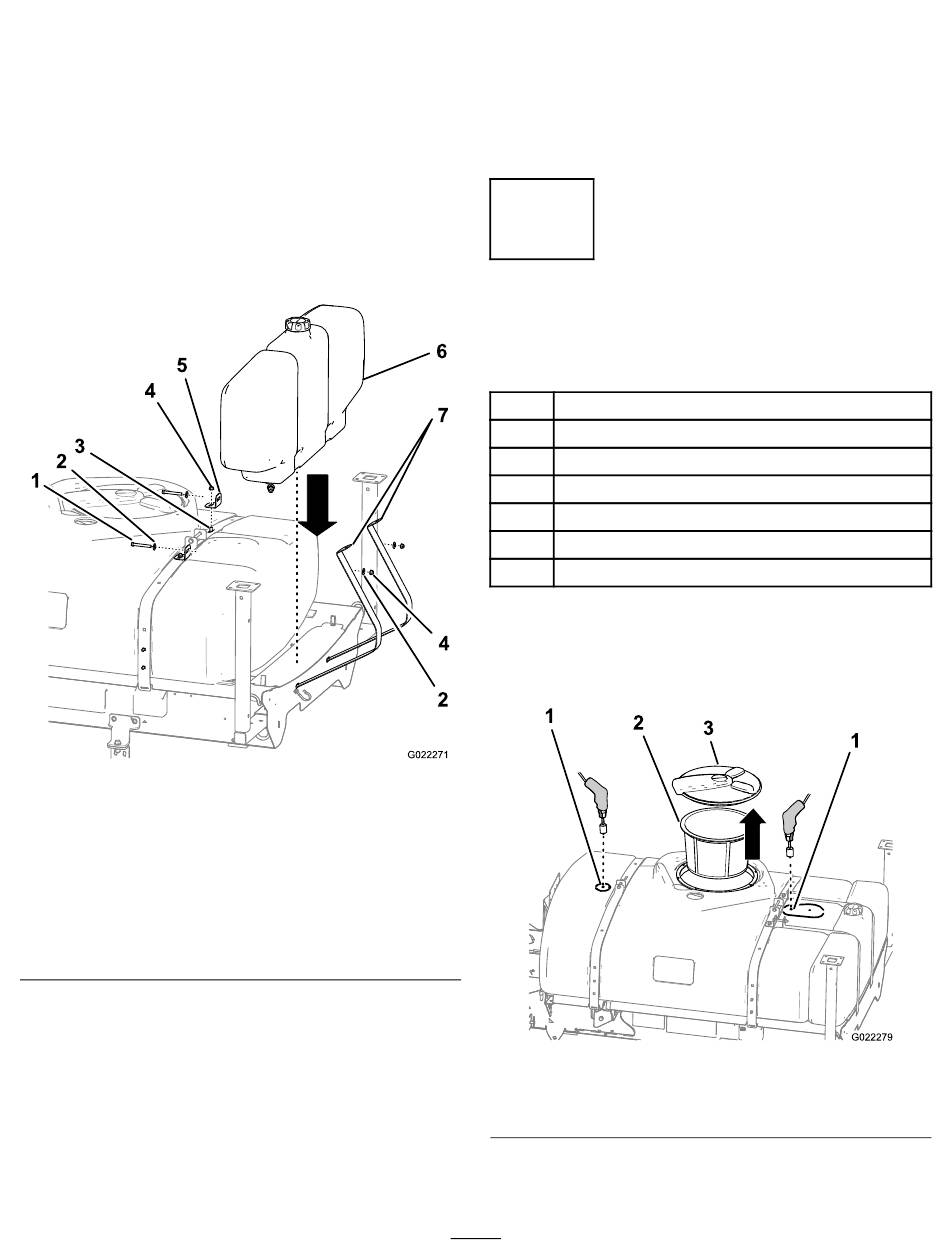

1. Instale el depósito de enjuague, según se muestra en
Figura 3.
Nota: Si no hay suficiente espacio para el depósito de
enjuague, afloje los dos flejes del depósito principal y
deslice el depósito principal hacia atrás.
1. Perno (3/8 x 4. Tuerca con
3 pulgadas)
2. Arandela 5. Soporte del
grande
3. Perno de cuello 6. Depósito de
cuadrado
2. Usando 2 tuercas con arandela prensada, instale los
soportes del depósito de enjuague en los 2 pernos
de cuello cuadrado situados en los flejes del depósito
(Figura 3).
3. Introduzca los flejes del depósito de enjuague en las
ranuras de la parte delantera del bastidor del fumigador.
Nota: Puede ser necesario elevar la plataforma para
instalar los flejes; consulte el Manual del operador del
fumigador.
Figura 3
7. Fleje del
arandela depósito de
prensada enjuague
(3/8 pulgada)
depósito de
enjuague
enjuague
4. Conecte los flejes del depósito de enjuague a los
soportes con 2 pernos, 2 tuercas con arandela prensada
y 4 arandelas grandes, según se muestra en (Figura 3).
Nota: Después de llenar por primera vez el depósito de
enjuague, compruebe los herrajes de los flejes del depósito de
enjuague y ajústelos si es necesario, puesto que el peso del
líquido puede asentar más el depósito contra el bastidor.
3
Instalación de las boquillas de
enjuague
Piezas necesarias en este paso:
2 Boquilla de enjuague
2 Conector estanco
2 Perno de cuello largo
2 Casquillo
2 Hélice de enjuague
2 Acoplamiento dentado de 90°
2 Tuerca de plástico con arandela prensada
Perforación del depósito principal
1. Retire la tapa del depósito y el filtro de cesta del
depósito (Figura 4).
1. Marcas de perforación
2. Tapa del depósito
2. Localice las dos marcas de perforación en el depósito
principal (Figura 4).
5
Figura 4
3. Filtro de cesta
