2.4.2 Modelo independiente montado en la pared
Instale la máquina del modo siguiente:
1.
Perfore los orificios para el soporte para pared de
conformidad con la plantilla de orificios.
2.
Perfore el orificio de fijación en el marco inferior.
3.
Fije el soporte para pared (A) a la pared (B) con tornillos.
B

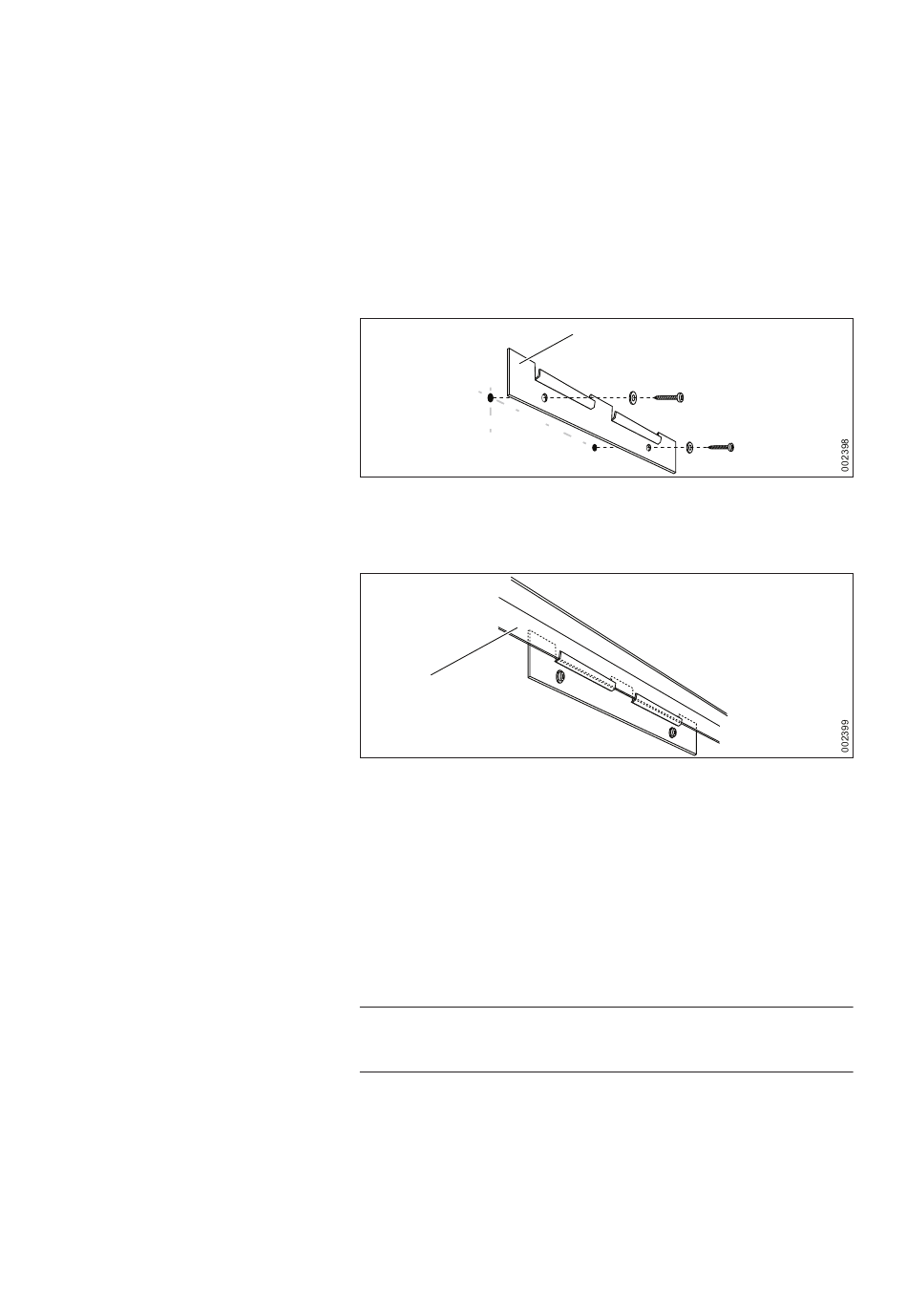

Figura 5. Instalación del soporte para pared
4.
Levante la máquina y enganche la viga (C) de la parte
posterior de la máquina al soporte para pared.
C
Figura 6. Enganche de la máquina
5.
Compruebe que la máquina esté vertical colocando un nivel
de burbuja en uno de los laterales de la máquina.
6.
Fije el marco inferior a la pared con tornillos.
7.
Instale el separador de agua en la salida de residuos:
•
El separador de agua se conecta desde la parte
posterior (bloqueo P).
•
El diámetro de la tubería es de 90 o 110 mm y debería
poder afrontar 1 l/s.
Nota:
Instale la manguera desde el ventilador (opcional).
