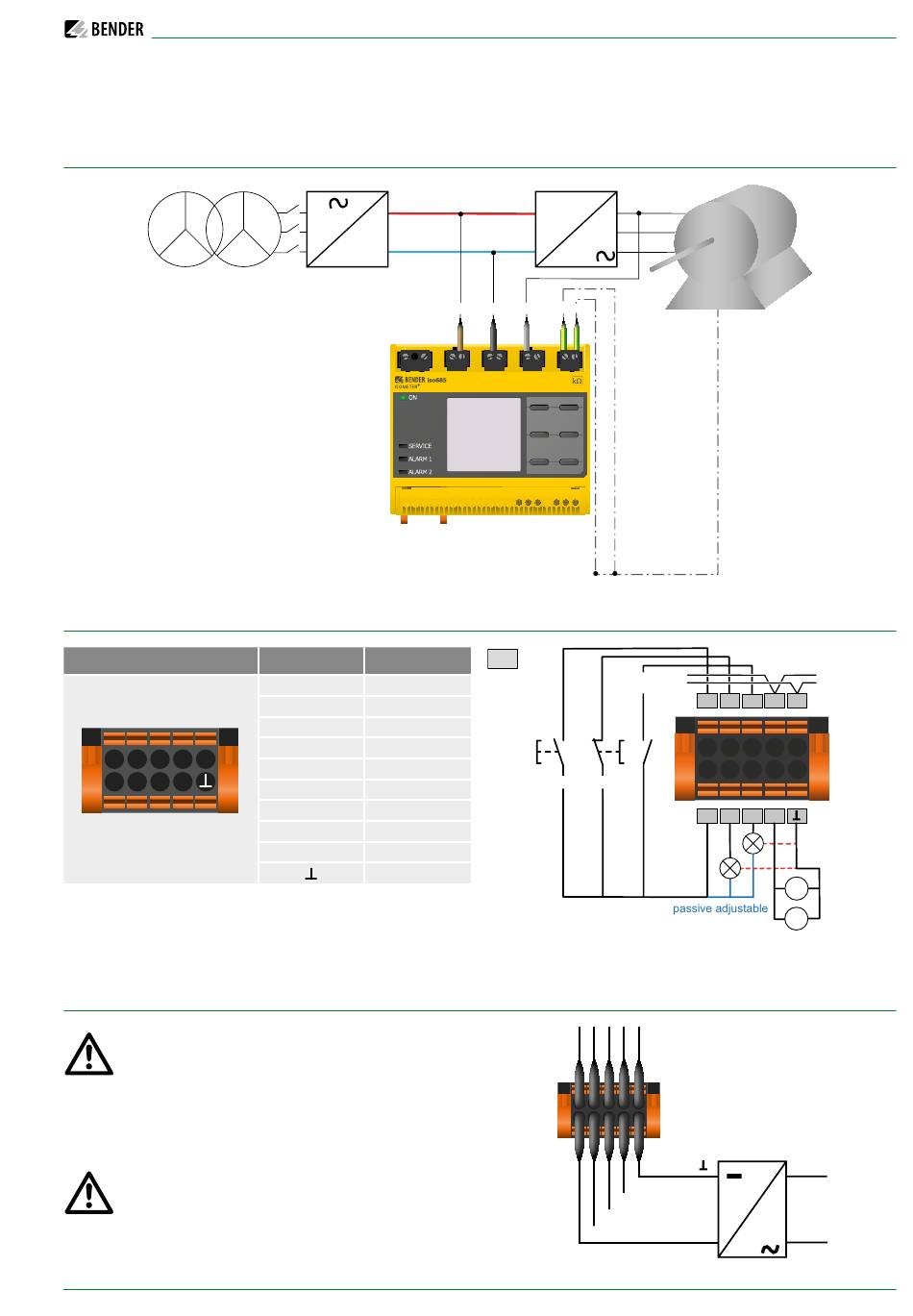

Conexión a un convertidor de frecuencia para la vigilancia en estado apagado (offline)
Conector X1
Interface digital
I1 I2 I3 A B
+
Q1
Q2 M+
X1
Conexión a X1
¡Peligro de daños materiales por conexión incorrecta!
El aparato puede resultar dañado, si es conectado a la
tensión de alimentación simultáneamente a través del
Cuidado
conector X1 y a través de A1/+, A2/-. No conecte el aparato
simultáneamente a través de X1 y A1/+, A2/- a distintas
tensiones de alimentación.
¡Peligro de daños materiales por tensión nominal
incorrecta!
Si el aparato es alimentado a través del conector X1, la tensión
Cuidado
nominal debe ser de 24 V industriales, ya que en caso contrario
el aparato podría sufrir daños. Conecte el aparato al conector
X1 solamente con una tensión nominal de 24 V.
3
DC+
DC-
=
L1/+
L1/+
IT System
230 kΩ
R(an)
Borna
Color
I1
Entrada 1
I2
Entrada 2
I3
Entrada 3
A
RS-485 A
B
RS-485 B
+
+24 V
Q1
Salida 1
Q2
Salida 2
M
Salida analógica
Masa
=
AC
3
L2
L3/-
KE E
L2
L3/-
KE E
OK
OK
230 kΩ
40kΩ/10kΩ
X1
Deactivate
Device
high
low
active
active
TEST RESET
isoNAV685-D-B_D00264_04_D_XXES/03.2021
ISOMETER® isoNAV685-D-B
M
PE
RS-485
I1 I2
I3
A B
+
Q1 Q2 M+
+24 V
active adjustable
A
Currentmeter
V
Voltagemeter
U s
+
