1. Resumen de componentes
1.2.5 Conexión y elementos de mando de la válvula individual CPA−SC
Unidad básica con válvula para
placas base
1 2 3
5
1
Tapa ciega VMPA−HBV−B (opcional)
2
Tapa ciega VMPA−HBT−B (opcional)
3
Accionamiento manual auxiliar (por cada bobina del pilotaje de la
electroválvula enclavable o giratorio con enclavamiento)
4
Conexiones de trabajo (2), (4) en la placa de alimentación o en la válvula
5
Conexiones para la alimentación de aire (1), (12/14), conexiones para el escape
(3), (5), (82/84) y conexión de compensación de presión (L)

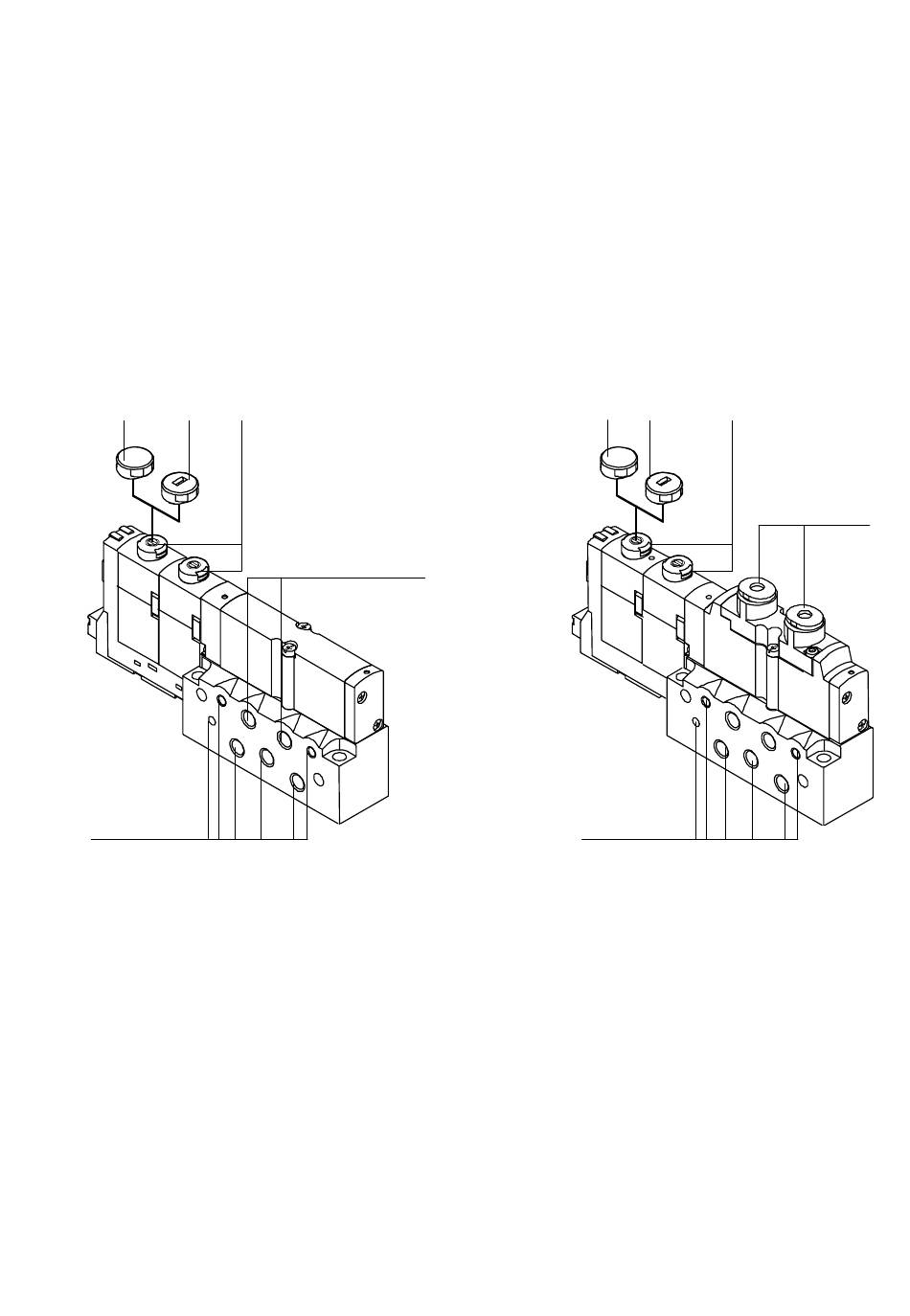

Fig. 1/6: Unidad básica individual CPA−SC: Elementos de manejo y conexión neumáticos
Festo P.BE−CPASC−ES es 0808c
En la válvula individual CPA−SC se hallan los siguientes
elementos de conexión y manejo neumáticos:
4
Unidad básica con válvula semi
en línea
1 2
5
3
4
1−23
