12.11 Comprobar quemador y limpiar intercambiador
de calor
Para comprobar el quemador y limpiar el intercambiador de calor, proceda de la
siguiente manera:
4
4
1
3
2
X91
6

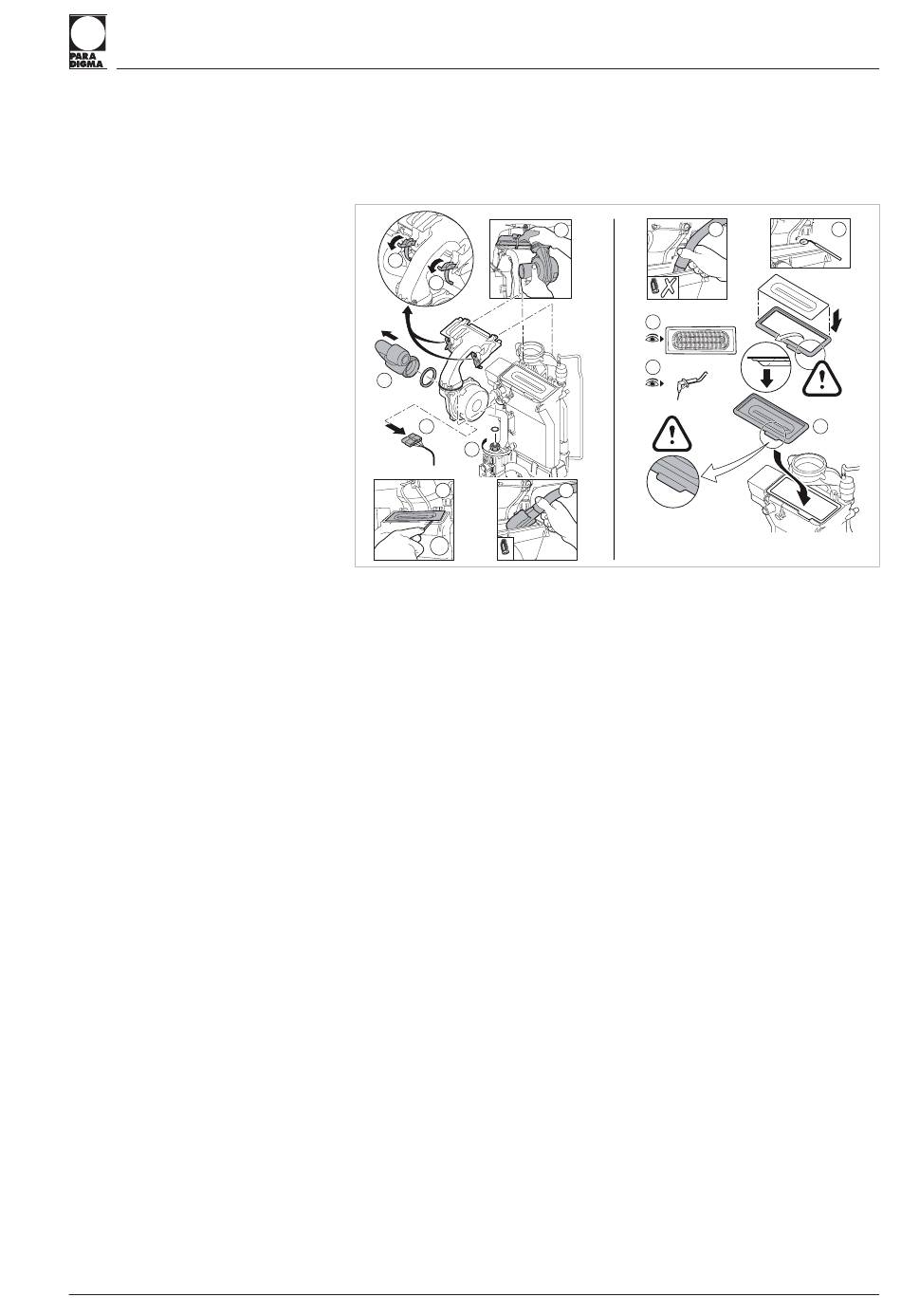

Control del quemador y limpieza del intercambiador de calor
1.
Aflojar tubería de alimentación de aire del tubo de Venturi
2.
Desatornillar la conexión superior de la grifería de gas
3.
Soltar la clavija bajo el ventilador
4.
Aflojar las dos pinzas con las que está fijada la unidad del ventilador/del arco
de mezcla al intercambiador de calor
5.
Retirar por completo la unidad del ventilador/del arco de mezcla
6.
Inclinar el quemador y retirarlo con las juntas del intercambiador de calor
7.
Limpiar la parte superior del intercambiador de calor (cámara del quemador)
con un aspirador equipad con una boquilla de aspiración especial
8.
Volver a aspirar el fondo sin el cepillo superior del elemento
9.
Comprobar con un espejo si aún queda suciedad visible y, en su caso, aspirar
la suciedad
10. Asegurarse de que no hay grietas o roturas visibles en la superficie del quema­
dor desmontado. De lo contrario, reemplazar el quemador
11. Comprobar electrodo de encendido y de ionización
12. Para el montaje, realizar el proceso en el orden inverso
13. Asegurarse de que la clavija del ventilador vuelve a estar enchufada
14. Comprobar si la junta entre el arco de mezcla y el intercambiador de calor es­
tá correctamente colocada
15. Abrir llave del gas
16. Volver a realizar la conexión eléctrica de la caldera
17. Comprobar si las conexiones del gas son estancas
12.12 Reemplazar electrodos de encendido y de
ionización
Reemplace los electrodos de encendido y de ionización en los siguientes casos:
8
5
10
11
7
