14
1
2
¡Precaución! ¡Peligro de accidente!
Antes de la medición y el ajuste, desconectar el interruptor principal.

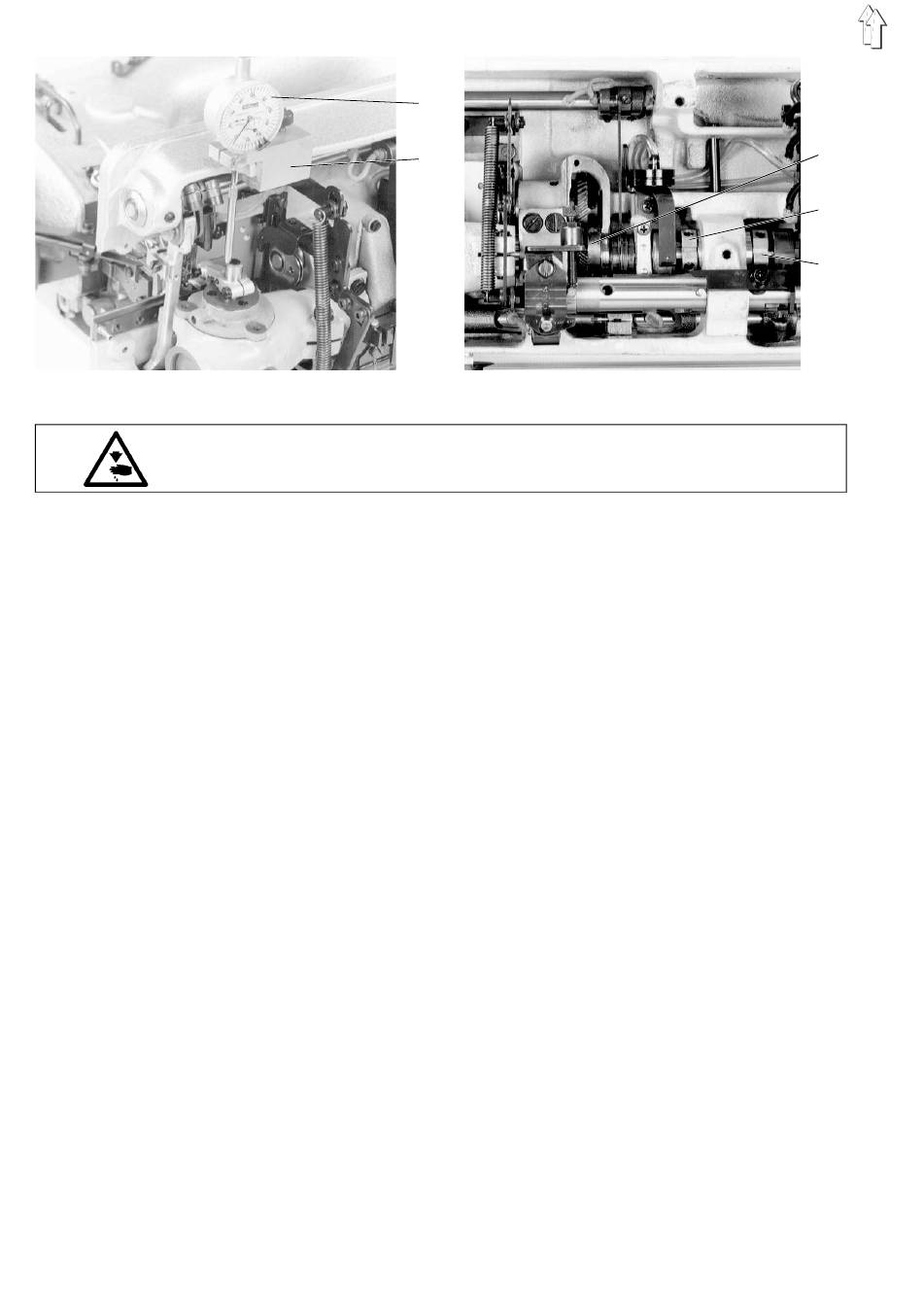

Medición de la amplitud de la elipse
–
Fijar el comparador 1 con el juego de piezas 2 (Nº de referencia
933 000743).
–
Girando el volante, ajustar el punto más bajo y el más alto.
La diferencia ha de corresponder a la amplitud de la elipse.
Si no es así, hay que ajustar de nuevo la amplitud de la elipse.
Ajuste de la amplitud de la elipse
–
Desplazar axialmente el árbol inferior (ver capítulo 2.3 ).
La amplitud de la elipse varía solamente en la mitad del valor con
el cual se ha desplazado el árbol inferior.
Hacia la derecha:
Hacia la izquierda: La amplitud de la elipse será mayor
–
A continuación, situar de nuevo a tope con el cojinete del árbol
inferior las excéntricas de avance 4 y 5.
No girar las excéntricas de avance. Si esto ocurriera, hay que
ajustarlas de nuevo.
–
Alinear de nuevo la rueda dentada 3.
No girar la rueda dentada al alinearla. Si esto ocurriera, hay que
ajustar de nuevo el disco entrega-hilo.
–
Comprobar la posición en sentido axial del disco de seguridad
(ver capítulo 8.1) y de la polea de la correa dentada.
La amplitud de la elipse será menor
3
4
5
