3.5 Movimiento de avance de los transportadores
20

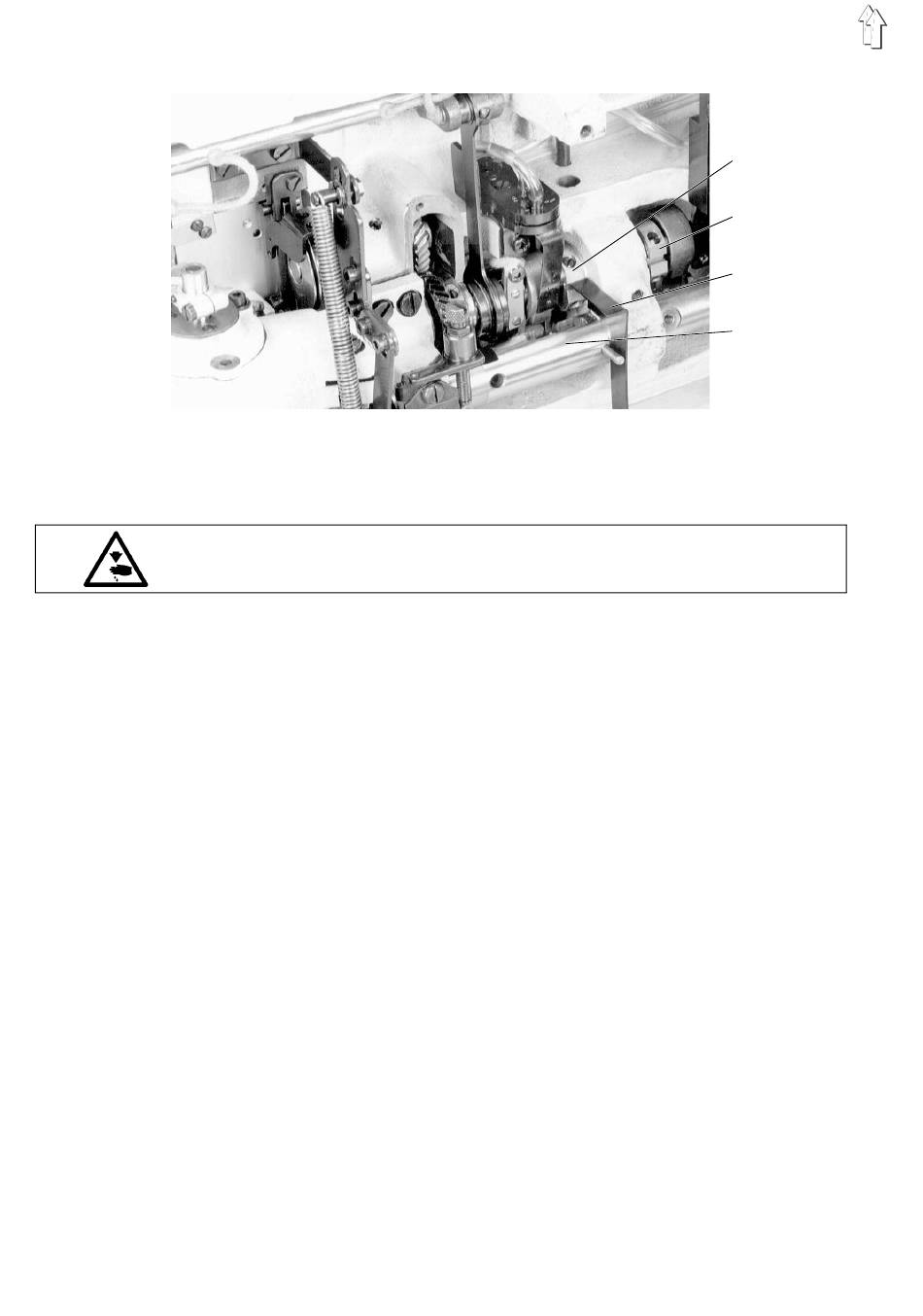

El movimiento de avance de los transportadores viene determinado
por la posición de las excéntricas 1 y 2 sobre el árbol inferior.
El ajuste de las excéntricas de avance se efectúa con la galga 3
(Nº de referencia 933 000758).
¡Precaución! ¡Peligro de accidente!
Desconectar el interruptor principal antes de ajustar.
–
Inmovilizar la parte superior en la posición C (3 Ranuras visibles).
–
Aflojar los tornillos de la excéntrica de avance 1.
–
Colocar la galga 3 en la ranura de la excéntrica.
–
Girar la excéntrica de avance en el sentido de marcha de la
máquina de forma que el canto de la galga 1 descanse sobre la
colisa del regulador de puntadas 4.
–
Apretar los tornillos de la excéntrica de avance 1.
–
Ajustar la excéntrica de avance 2 de igual forma que la arriba
descrita.
–
Controlar que durante el ciclo de transporte el pie del transporte
superior y el transportador diferencial no realicen ningún
movimiento relativo entre sí. Si lo realizaran hay que corregir
entonces la posición de las excéntricas de avance 1 y 2.
–
Comprobar la longitud de puntada (ver 3.2).
1
2
3
4
