5.5
Prolongación de tres puntos (opcional)
5.5.1
Prolongación de tres puntos para gradas rotatorias KE

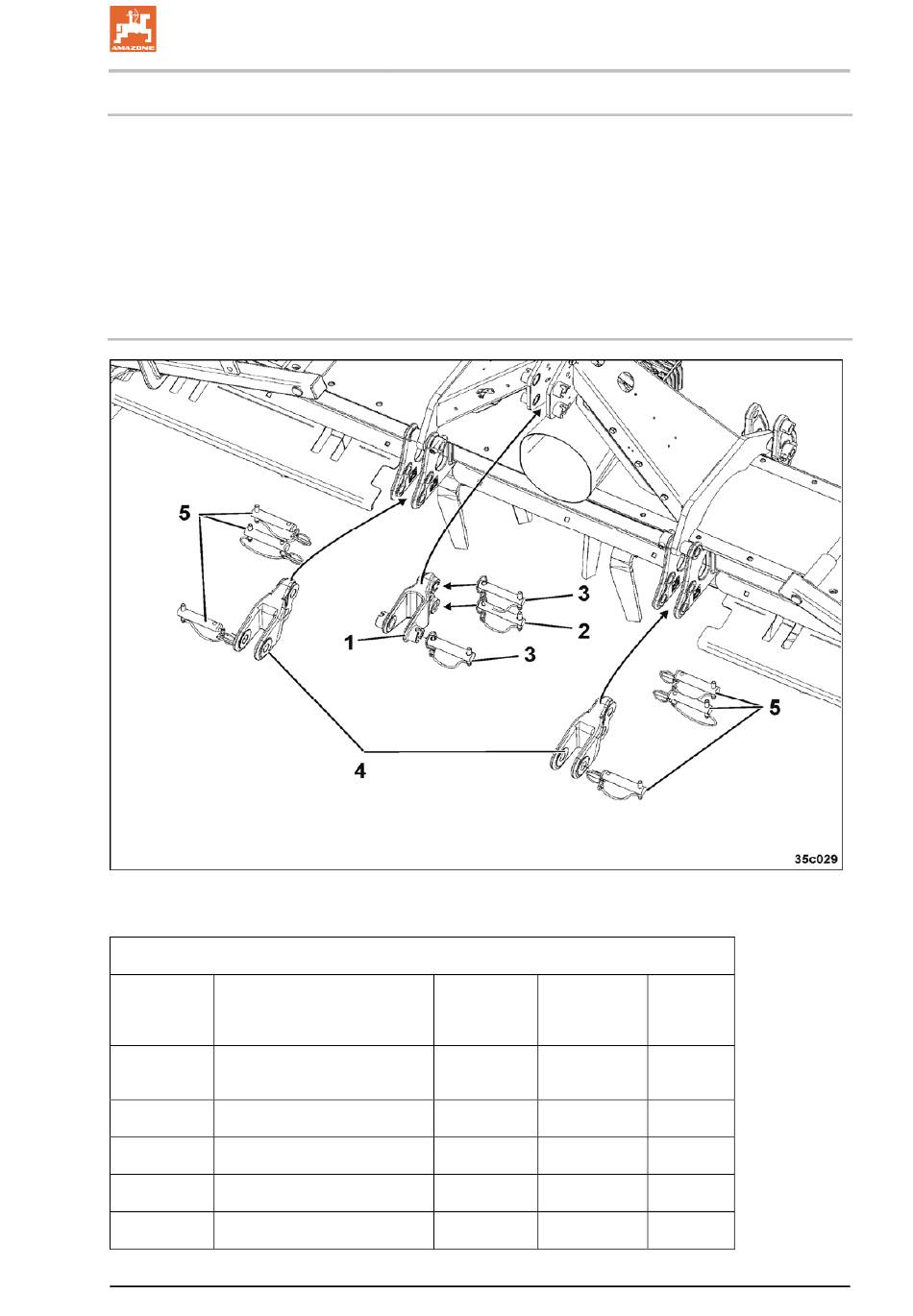

Fig. 24
Prolongación de tres puntos para gradas rotatorias KE
Fig. 24/...
Denominación
Prolongación del brazo
1
superior
2
Perno del brazo superior
3
Perno del brazo superior
4
Prolongación del brazo inferior
5
Pernos del brazo inferior
KG/KX/KE BAH0063-6 04.16
Con los borrahuellas, el espacio entre el tractor y la máquina puede
quedar muy pequeño.
La prolongación de tres puntos permite aumentar la distancia entre el
tractor y la máquina.
La prolongación de tres puntos está compuesta por 3 piezas
distanciadoras. Cada pieza distanciadora está insertada con dos
pernos en la máquina y asegurada con pasadores de clavija.
Diámetro del
perno
[mm]
─
Ø 25
Ø 31,7
─
Ø 28
Estructura y funcionamiento
Categoría de
Unidades
acoplamiento
─
1
Cat. 2
1
Cat. 3
2
─
2
Cat. 2
6
63
