Conexiones de pistola

1
2
1

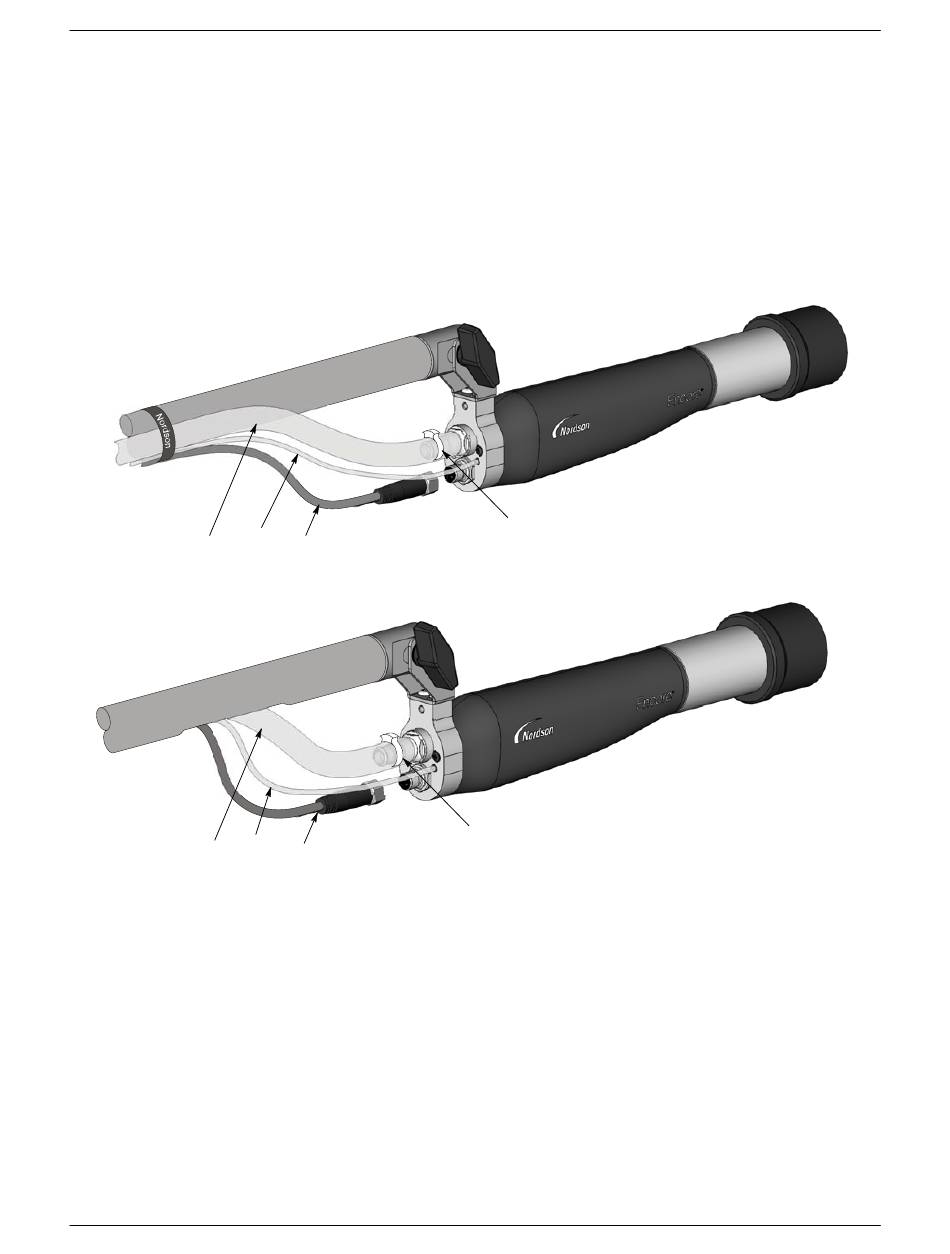

Figura 5 Conexiones de la pistola
1. Manguera de polvo
2. Tubo de limpieza de aire de
electrodos
E 2012 Nordson Corporation
1. Conectar la manguera de polvo (1) al conector de manguera y fijar la
manguera con un conector de manguera (4).
2. Conectar el tubo de limpieza de aire de electrodos trasparente de 4 mm
(2) al racor dentado.
3. Conectar el cable de la pistola (3) al receptáculo y apretar bien la tuerca
del cable.
Conexiones de soporte barra estándar
2
3
Conexiones de soporte barra opcional
3
3. Cable de la pistola
Pistola de aplicación de polvo automática EP Encore
4
4
r
4. Abrazadera de manguera
P/N 7179822_01
