2 Montaje e instalación
Los convertidores de frecuencia SK 5xxE se suministran en distintos tamaños en función de la
potencia. Para el montaje debe elegirse una ubicación adecuada.
Los aparatos requieren una ventilación suficiente para evitar que se sobrecalienten. Para ello deben
respetarse unas distancias orientativas mínimas por encima y por debajo del convertidor de
frecuencia con respecto a los componentes contiguos que pueden impedir que el aire circule.
encima > 100 mm., por debajo > 100 mm.)
Distancia del aparato: pueden montarse de forma contigua. No obstante, si se utilizan resistencias
de frenado en la base (lo que no es posible en aparatos ...-CP), debe tenerse en cuenta que el
aparato es en ese caso más ancho (cap. 2.5), en especial en combinación con interruptores de
temperatura en la resistencia de freno.
Posición de montaje: La posición de montaje es en principio vertical. Debe recordarse que las aletas
refrigeradoras en la parte posterior del aparato están cubiertas por una superficie plana para
garantizar una buena convección.
El aire caliente debe conducirse por encima de los aparatos.
Si se disponen varios convertidores de frecuencia uno encima de otro debe comprobarse que no se
superan las temperaturas máximas de entrada de aire (capítulo 7). Si esto ocurre, es recomendable
colocar un "obstáculo" (por ejemplo un conducto para cablesConducto para cables) entre los
convertidores de frecuencia, de forma que se interrumpa la corriente de aire directa (el aire caliente
fluye hacia arriba).
Pérdidas de calor: Si el montaje se realiza en un armario de distribución debe comprobarse que la
ventilación sea suficiente. La disipación de calor que se origina durante el funcionamiento asciende a
casi el 5 % (dependiendo del tamaño del aparato y el equipamiento) de la potencia nominal del
convertidor de frecuencia.
BU 0540 es-1516

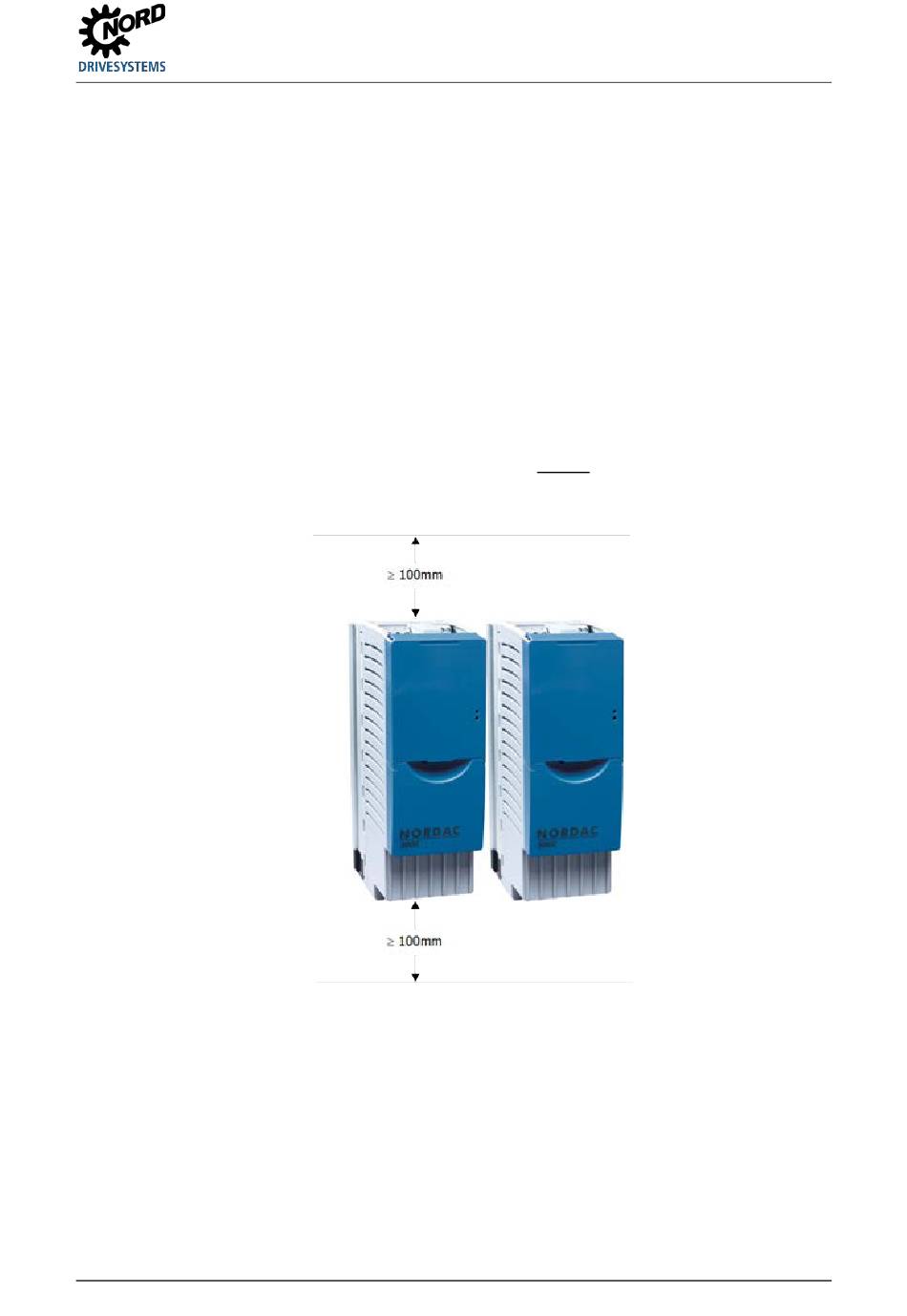

Figura 1: Distancia de montaje SK 5xxE
2 Montaje e instalación
(por
13
