RECOMENDACIÓN: Para el perfecto funcionamiento de la unidad motriz es necesario
Pos : 117 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetriebnahme/SK 500E/4.2 Mi ni mal konfiguration der Steuer ans chl üss e @ 0\mod_1327569977746_2870.doc x @ 7236 @ 255 @ 1
4.2 Configuración mínima de las conexiones de control
Si se desea controlar el convertidor de frecuencia mediante las entradas digitales y analógicas, esto
puede efectuarse de inmediato en el estado de suministro. No es necesario efectuar ninguna
parametrización previa.

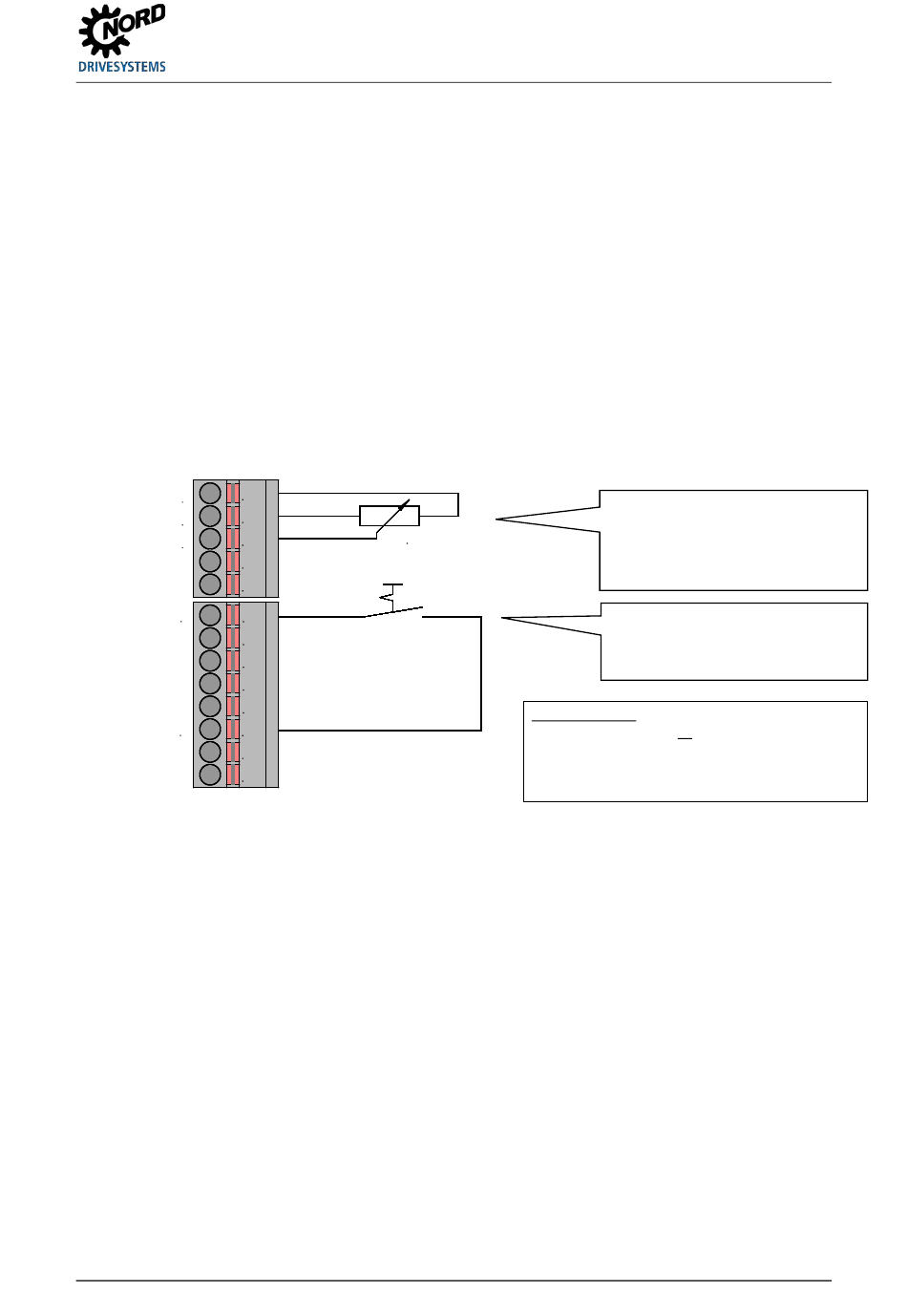

Modo de conexión mínimo
11
VO 10V
12
GND/0V
14
AIN 1
16
17
DIN 1
21
22
23
24
25
VO 15V
42
40
41
BU 0540 es-1516
configurar lo más exactamente posible los datos del motor de acuerdo con
la placa indicadora. Especialmente se recomienda una medición
automática de la resistencia del estator mediante el parámetro P220.
Para determinar automáticamente la resistencia del estator debe fijarse
P220 = 1 y a continuación confirmarse con la tecla "ENTER". En el
parámetro P208 se graba el valor convertido en la resistencia entre fases
(dependiendo de P207).
R = 10k
4 Puesta en servicio
Potenciómetro, 10 kOhm
(rango mín./máx. P104/105)
*Aparatos SK5x5E:
Denominación de bornes 44 en lugar de 42:
Tam. 1 - 4: 18V ... 30V (en función de la tensión de
entrada VI)
Tam. 5 - 7: VO = 24V ± 25%
(Función P400 = 1)
Interruptor, ON/OFF
(Función P420 = 1)
41
