Montaje
Información
Estos módulos solo deben instalarse o retirarse cuando el equipo no se encuentre bajo tensión. Las cajas de
ampliación solo pueden utilizarse para los módulos previstos para ello.
Una unidad externa no puede montarse alejada del variador de frecuencia, debe colocarse directamente en el
variador.
El montaje de las unidades externas debe realizarse como sigue:
1. Desconectar la tensión de suministro de red,
respetar el tiempo de espera.
2. Desplazar ligeramente hacia abajo o retirar la
cubierta de los bornes de control.
3. Retirar
la
cubierta
desenclavamiento en el borde inferior y haciendo
un movimiento giratorio hacia arriba.
4. Enganchar la unidad externa en el borde
superior y encajarla presionando ligeramente.
Comprobar el perfecto contacto de la placa de clavijas y si es necesario fijarla con el tornillo
adecuado (tornillo autorroscante 2,9 mm x 9,5 mm, suministrado junto con el variador de
frecuencia).
5. Cerrar de nuevo la cubierta de los bornes de control.
Pos : 113 /Anleitungen/El ektr oni k/FU und Starter/4. Inbetriebnahme/SK 500E/4. Inbetri ebnahme @ 0\mod_1327569589301_2870.doc x @ 7190 @ 1 @ 1
BU 0540 es-1516

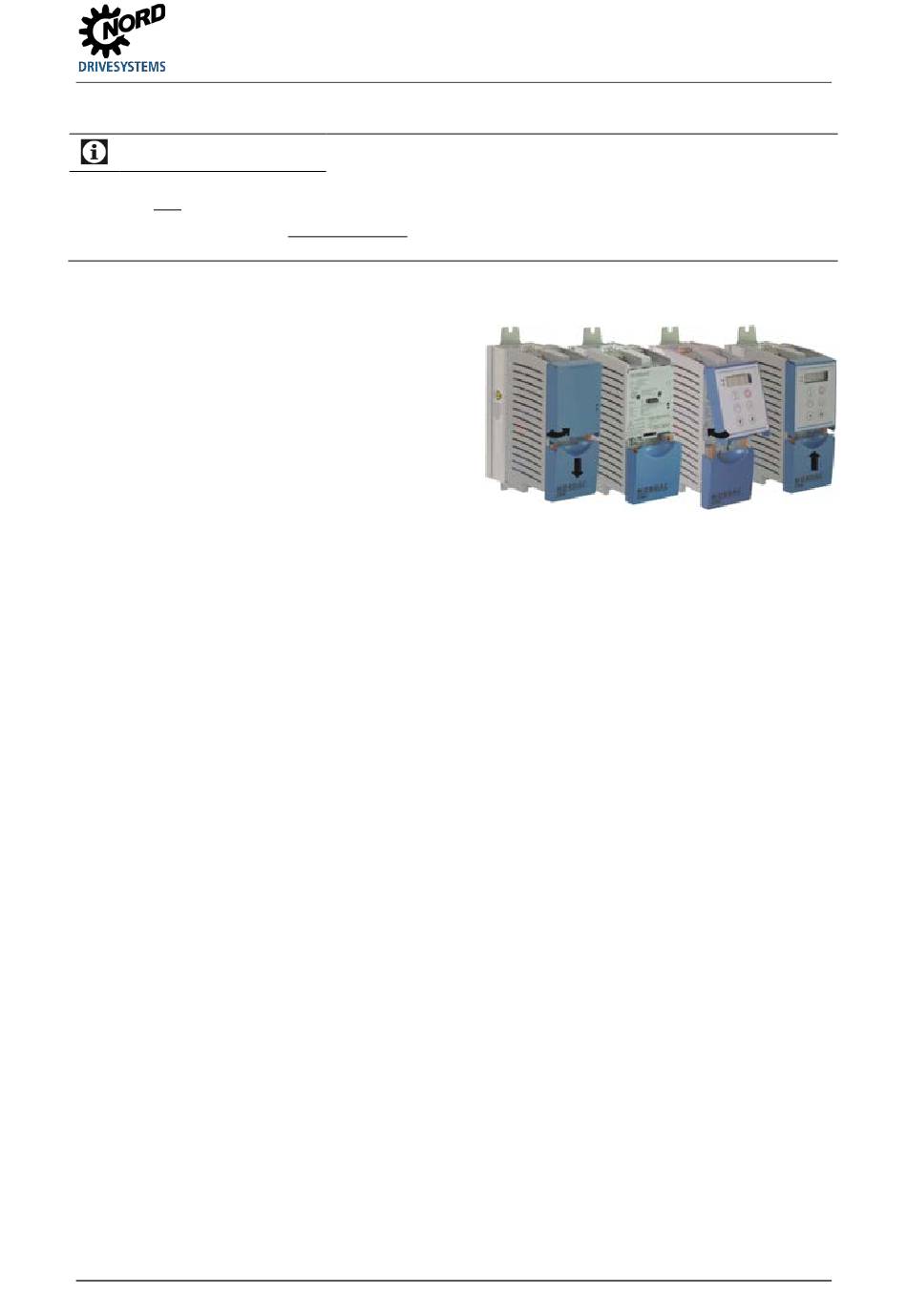

Montaje de la unidad externa SK TU3-...
ciega
aflojando
el
3 Indicador y manejo
