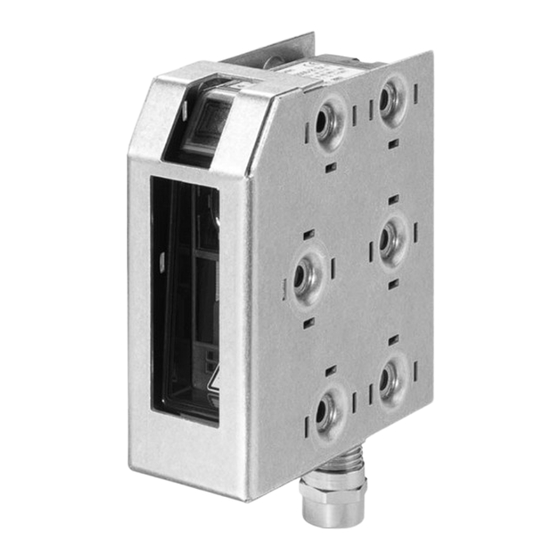

HRT 96 Ex n
100 ... 5000mm
10 - 30 V
DC
Sensor fotoeléctrico láser aplicable de
forma universal con un gran intervalo de
palpado
La medición de fases permite el uso en con-
diciones ambientales extremas (brillo, luz)
3 puntos de conmutación de ajuste
independiente
Salida analógica, combinada con salidas de
conmutación
Propiedades de conmutación independien-
tes de la dirección de entrada
Buen comportamiento negro-blanco en el
rango de ajuste completo
II 3G Ex nA II T4
II 3D Ex tD A22 IP 67 T 70°C
IEC 60947...
IEC 60947...
Accesorios:
(disponible por separado)
Sistemas de sujeción
(BT 96, BT 96.1, UMS 96, BT 450.1-96)
Conectores M12 (KD ...)
Cables confeccionados (K-D ...)
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Sensores fotoeléctricos de reflexión con supresión de fondo
Dibujo acotado
A
B
C
D
E
F
G
H
I
K
L
M
N
Dirección preferida de entrada para objetos:
Conexión eléctrica
IP IP 69K
69K
IP IP 67
67
In der Braike 1 D-73277 Owen Telf. +49 (0) 7021 573-0
Diodo indicador verde
Diodo indicador amarillo
Emisor
Receptor
Eje óptico
Empalme de cable con rosca M16x1,5
para Ø 5 ... 9mm
Bornes de conexión
Entrada de cables
Ajuste de alcance de palpado Q
Ajuste de alcance de palpado Q
Diodo indicador rojo
Diodo indicador amarillo
Ajuste de alcance de palpado Q
3
1
2
Œ
+
HRT 96 M/P-3370-5000-21.1 Ex n - 01
