Instalación

Foundation

ADVERTENCIA
¡Objetos pesados!
El hacer caso omiso al seguimiento de estas instrucciones o de
realizar el izado apropiado de la unidad, podría provocar la
caída de la unidad y como resultado aplastar al operador/
técnico conduciendo consecuentemente a la muerte o a
lesiones graves. Asegure que todo el equipo utilizado para el
levantamiento o el izado esté debidamente clasificado para el
peso de la unidad a ser elevada. Cada uno de los cables
(cadenas o eslingas), ganchos y grilletes usados para levantar
la unidad deben tener la capacidad de poder soportar el peso
completo de la unidad. Los cables de levantamiento (cadenas
o eslingas) podrían no tener la misma longitud. Ajuste según
sea necesario para nivelar el izado de la unidad. Otro tipo de
amarres podría provocar daños en el equipo o en la propiedad.

Unidades horizontales

Si se instala la unidad en el nivel del suelo, debe elevarse por
encima del nivel de nieve. Instale soportes de concreto en
cada punto de apoyo con una estructura de soporte de
"perímetro completo" o una bancada de base para
proporcionar soporte. Consulte la información sobre en
"Dimensiones y Pesos"para consultar los pesos de puntos de
carga de la unidad al construir la bancada de bases de apoyo.
Si se requiere anclaje, ancle la unidad a la base de concreto
usando pernos de sujeción o aisladores/amortiguadores.
Instale aisladores/amortiguadores para minimizar la
transmisión de vibraciones al edifici
ADVERTENCIA
¡Riesgo de colapso del techo!
Si no se verifica la seguridad del soporte estructural del techo,
podría correrse el riesgo de un colapso del techo produciendo
la muerte o lesiones graves o daños en la propiedad. Confirme
con un ingeniero estructural que la estructura del techo es lo
suficientemente resistente para soportar el peso combinado
del marco de montaje y de la unidad. Refiérase a la sección de
"Pesos" para conocer los pesos de la unidad y del marco/base.
Para aplicaciones en azoteas confirme la resistencia suficiente
de la azotea para soportar la combinación d peso de unidad y
peso de soporte estructural. Refiérase a los pesos máximos y
esquineros de la unidad (centro de gravedad) en la sección
Dimensiones y Pesos para conocer los pesos de operación. Si
se requiere de anclaje, ancle la unidad a la azotea con pernos
de sujeción o aisladores.
Consulte con el contratista de azoteas acerca de los
procedimientos apropiados de impermeabilización
procedures.
Ductería

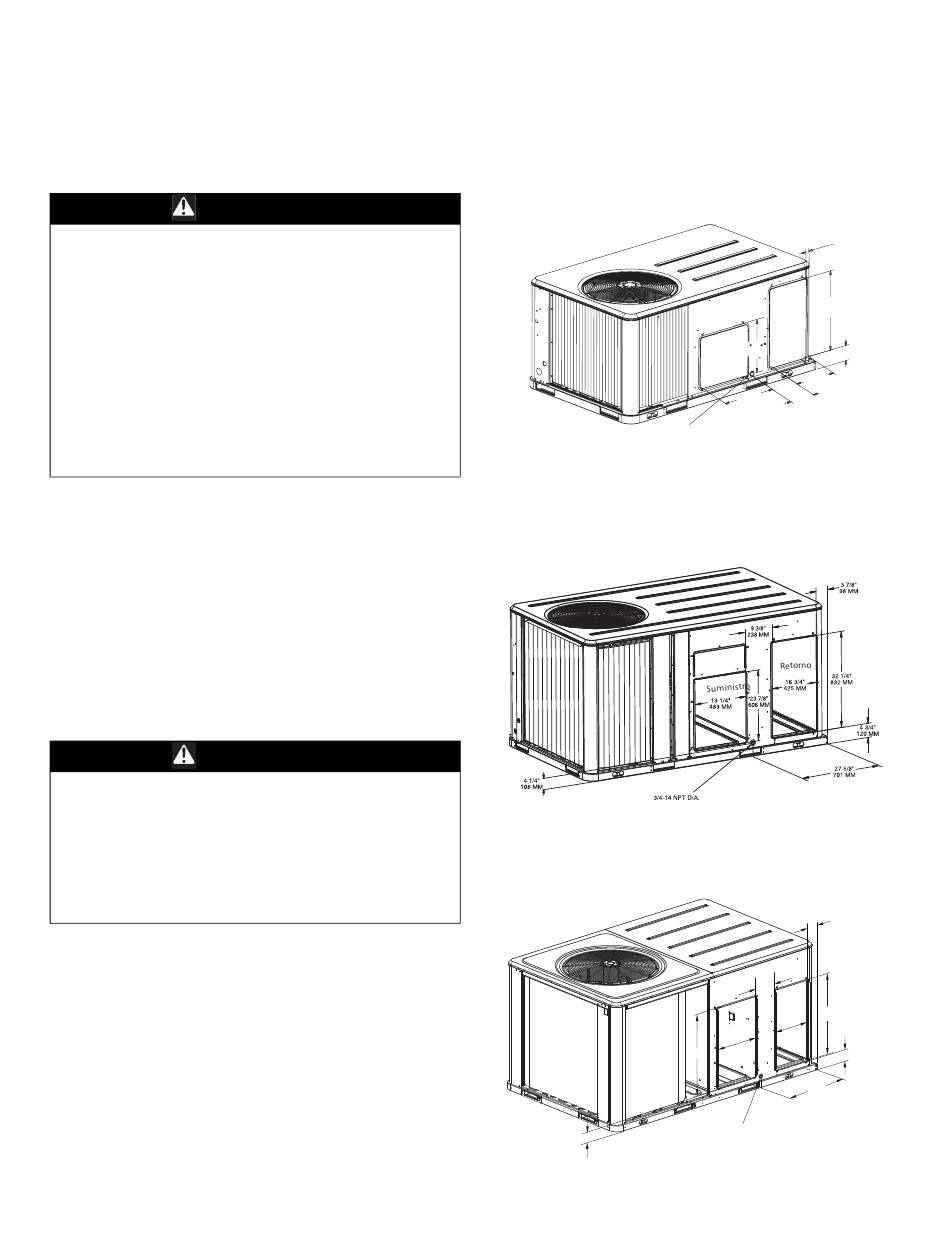

Los siguientes dibujos ilustran las aberturas de aire
suministro/retorno vistas desde la parte trasera de la unidad
RT-SVX22U-EM
Figura 32.
Enfriam. y gas/eléctrico —3 a 5 T. eficiencia
estandar, 3 T. alta eficiencia —descarga horizontal
suministro/retorno
(a) Todas dimensiones en pulgadas/milímetros.
Figura 33.
Enfriam. y gas/eléctrico — 6 a 10 T. eficiencia. est., 4
a 6 T. alta efic., - 6(074)-8.5 T, (microcanal) alta efic.—
descarga horizontal suministro/retorno
(a) Todas dimensiones en pulgadas/milímetros.
Figura 34.
Enfriam. y gas/eléctrico —10 T. alta eficiencia—
descarga horizontal, suministro y retorno
4 1/4"
108 MM
(a) Todas dimensiones en pulgadas/milímetros..
.
(a)
3 3/16"
81 MM
14 3/4" 23 1/4"
375 MM 591 MM
RETORNO
SUMINISTRO
13 1/4"
337 MM
17 1/4"
8 7/8"
438 MM
225 MM
3/4-14 NPT
CONEXION DRENADO DEL
SERPENTÍN CONDENSADOR
(a)
ORIF. DRENADO CONDENSADOS
(a)
3 7/8"
98 MM
9 3/8"
238 MM
RETORNO 32 1/4"
832 MM
16 3/4"
425 MM
SUMINISTRO
19 1/4"
489 MM
32 1/4"
832 MM
27 5/8"
701 MM
3/4 - 14 NPT DIA. ORIFICIO
DRENADO CONDENSADOS
4 3/4"
121 MM
4 3/4"
120 MM
