Instalación

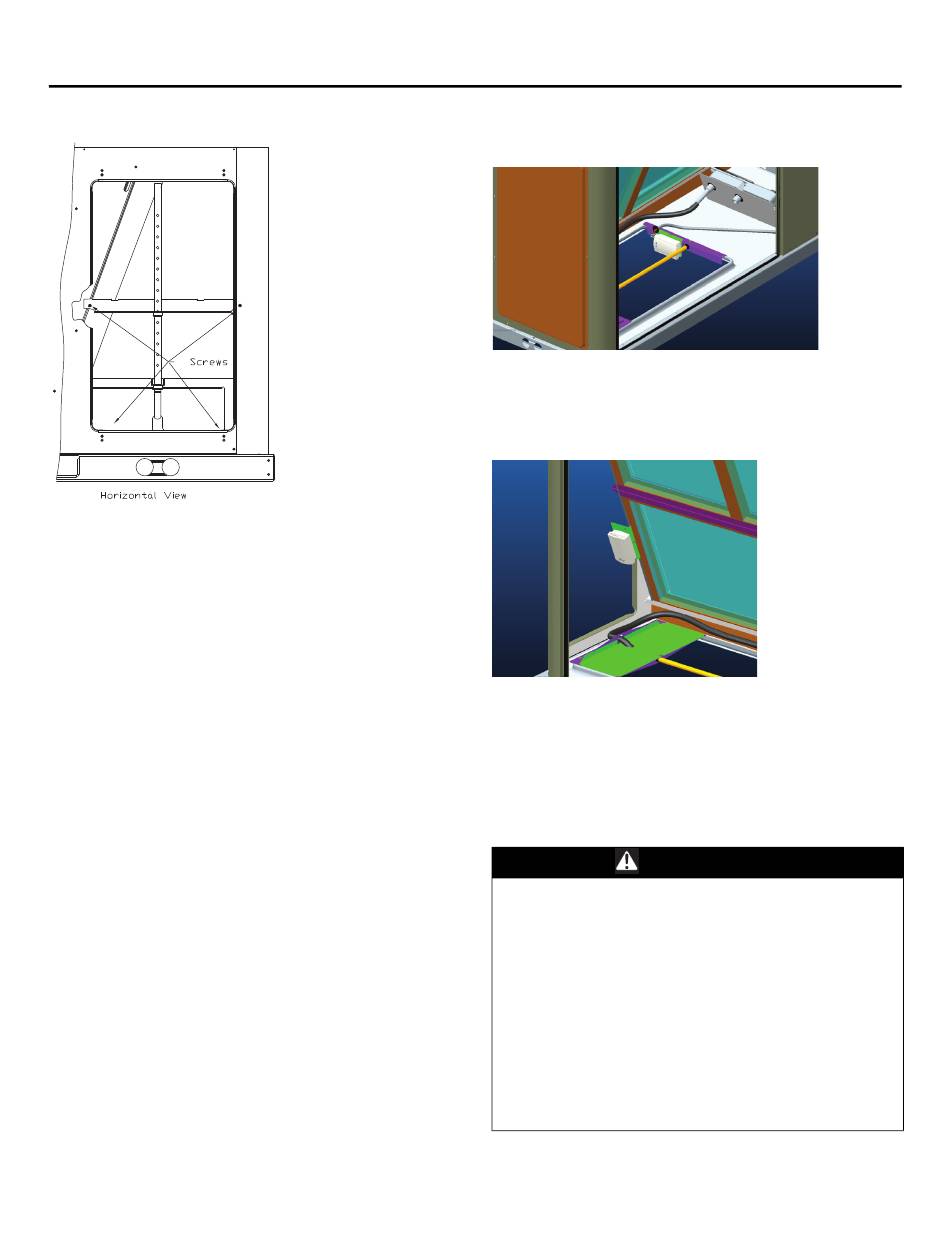

Figura 50. Descarga horizontal vista 2
4
2
Nota:
Verifique que el tubo flexible se encuentre en posición
plana sobre la superficie de la bandeja de base.
4. Deslice el soporte superior hacia abajo del tubo sensor de
cobre. En las unidades TSC036G-060G, y THC036-037E
introduzca la lengüeta del lado izquierdo en la ranura del
bloqueo del serpentín interior y fije el lado derecho del
soporte con uno de los 3 tornillos extraídos en el paso 2.
Véase la
Figure 49, p.
35. En las unidades THC047E-072E,
THC048F-120F , yTSC072H-120H fije la lengüeta del lado
izquierdo al bloqueo del serpentín interior con uno de los
tornillos extraídos en el paso 2 y fije el lado derecho del
soporte con uno de los tornillos extraídos del panel de
acceso. Refiérase a la
Figure 50, p.
5. Utilice los 2 tornillos restantes extraídos en el paso 2 para
fijar el soporte inferior. Véase la
Nota: Los orificios de mayor diámetro del soporte inferior se
alinean con las muescas en el panel trasero. Los
orificios de menor diámetro se alinean con los
orificios de tornillos del panel trasero.
Air-Fi™ Interfaz de Comunicación
Inalámbrica
La interfaz de comunicación inalámbrica instalada de
fábrica se ubica en la posición de descarga hacia abajo.
Si alguna unidad ha de convertirse a descarga horizontal,
se deberá realizar la siguiente conversión:
1. Si la unidad tiene un economizador, éste debe jalarse
hacia afuera en posición de operación.
2. Remueva el tornillo del soporte de montaje. Véase la
vista de descarga hacia abajo para ubicar el tornillo y
el soporte.
36
36.
Figure 49, p.
35.
Figura 51. Interfaz de comunicación inalámbrica -
descarga hacia abajo
3. Instale el soporte en la ubicación de descarga
horizontal. Refiérase a la vista horizontal para ubicar el
tornillo y el soporte.
Figura 52. Interfaz de comunicación - descarga horizontal
Nota: Los amarres del cable deben removerse para
permitir al cable extenderse hasta la posición de
montaje horizontal.
Requerimientos de fuerza eléctrica
principal
ADVERTENCIA
¡Voltaje peligroso con capacitores!
El hacer caso omiso a la recomendación de desconectar el
suministro eléctrico y descargar los capacitores antes de dar
servicio, podría provocar la muerte o lesiones graves.
Desconecte todo suministro de energía eléctrica, así como los
puntos de desconexión remota y descargue todos los
capacitores de arranque/trabajo del motor antes de dar
servicio al equipo. Siga los procedimientos apropiados de
bloqueo y etiquetado para asegurar que el suministro de
energía no pueda ser aplicado inadvertidamente. Con el uso de
un voltímetro apropiado, verifique que todos los capacitores
han sido descargados. Para mayor información acerca de la
seguridad en la descarga de capacitores, véase la publicación
PROD-SVB06A-EN.
RT-SVX22U-EM
