Estructura de la pantalla

8.3 Explicación de los símbolos estándar
Símbolo Descripción
Regulación constante de la velocidad
Regulación constante
Δp-c
Regulación variable
Δp-v
Control PID
Entrada In2 (valor de consigna
2
externo)
activada
Bloqueo de acceso
El BMS (Building Management
System o edificio inteligente)
está activo.
Modo de funcionamiento DP/MP:
funcionamiento en paralelo
8.4 Símbolos en gráficos/instrucciones
24
En la pantalla aparece la información tal y como se muestra en la ima-
gen siguiente:
1
1 0 0 0
4
2
5
max
min
4
2

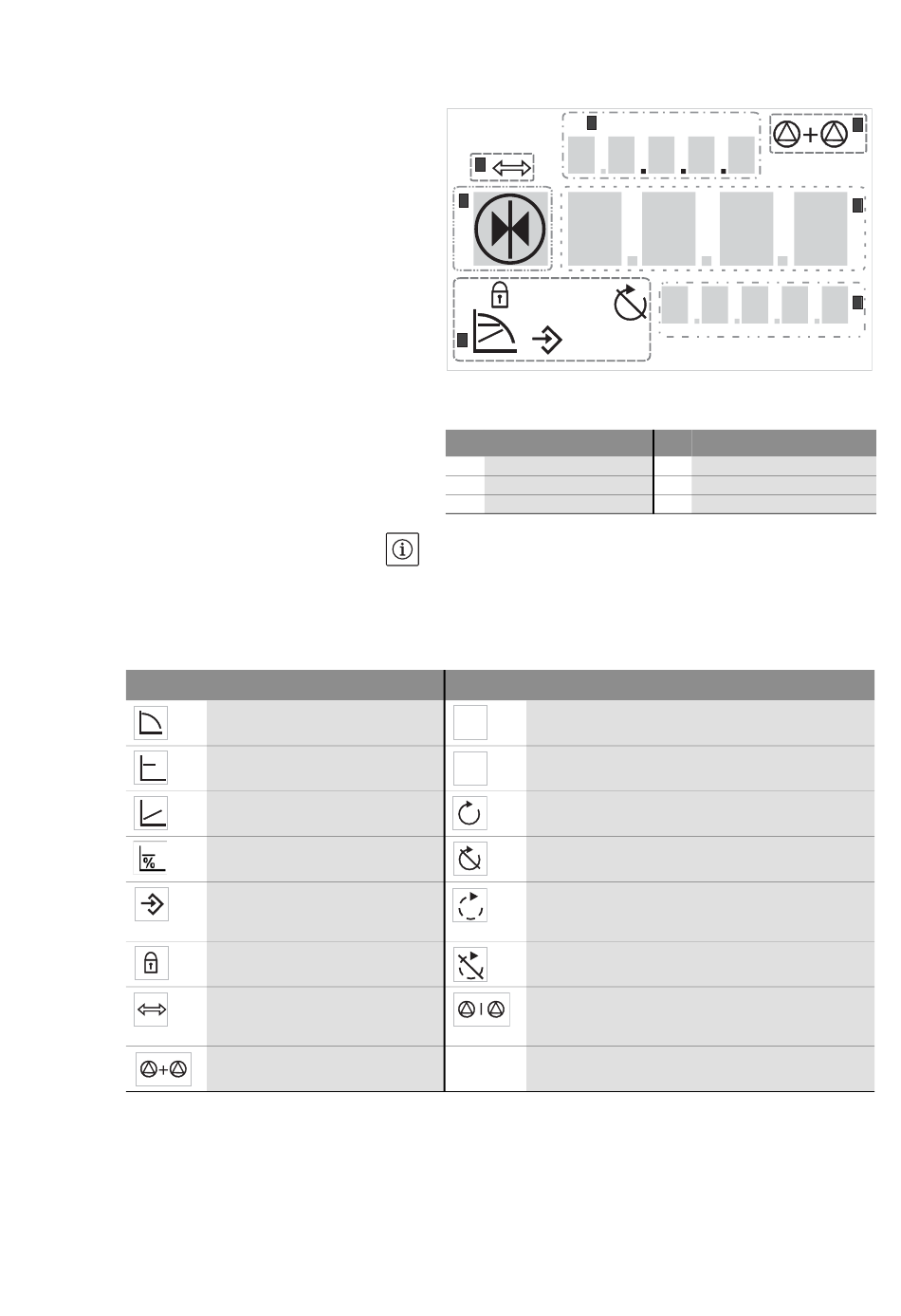

Fig. 26: disposición de la información en la pantalla
Pos. Descripción
1 Número de menú
2 Indicación del valor
3 Indicación de la unidad
INDICACIÓN
Las indicaciones que aparecen en la pantalla se pueden girar 180°.
Para ver la modificación, véase el número de menú <5.7.1.0>.
Los siguientes símbolos aparecen en la pantalla para indicar el estado
en las posiciones anteriormente representadas:
Símbolo Descripción
Funcionamiento mín.
min
Funcionamiento máx.
max
Bomba en funcionamiento
Bomba parada
Bomba en modo operativo de emergencia
La bomba se detiene en el modo operativo de emer-
gencia.
Modo de funcionamiento DP/MP: principal/reserva
–
El capítulo 8.6 "Instrucciones de funcionamiento" en la página 27
contiene gráficos que ilustran el funcionamiento y las instrucciones
para realizar los ajustes.
En los gráficos y las instrucciones se utilizan los símbolos que se indi-
can a continuación para representar de forma sencilla los elementos
del menú o las acciones.
0 0 0
R P M
Pos. Descripción
4 Símbolos estándar
5 Indicación del símbolo
