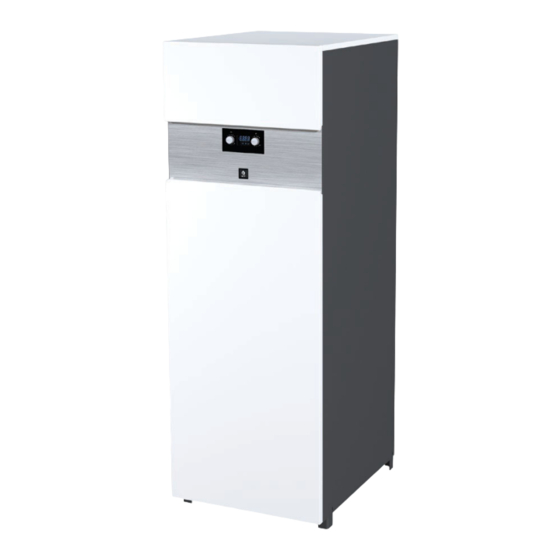

ACV HeatMaster 25 C Instrucciones De Instalación, De Uso Y Mantenimiento
Ocultar thumbs
Ver también para HeatMaster 25 C:
- Instrucciones de instalación, uso y mantenimiento (51 páginas)
Manuales relacionados para ACV HeatMaster 25 C
Resumen de contenidos para ACV HeatMaster 25 C
- Página 1 HeatMaster HeatMaster ® español InstruccIones de InstalacIón, de uso y mantenImIento excellence in hot water 664Y4500 • E...
-
Página 2: Tabla De Contenido
ÍNDICE AdvertenciAs A quién van dirigidas estas instrucciones Símbolos Recomendaciones Certificación Advertencias recOMendAciOnes PArA eL AGUA de cALeFAcciÓn Aspectos generales Principios de prevención Limpieza de la instalación intrOdUcciÓn Principio de funcionamiento Descripción del libro de mantenimiento Producción de agua caliente Protección anti-hielo GUíA deL UsUAriO Uso de la regulación ESYS cArActerísticAs técnicAs... - Página 3 Conexión de gas Conexión sanitaria Conexiónes a la calefacción central Instalación de un circuito de calefacción simple con regulación por termostato de ambiente ACV 15 Instalación de un circuito de calefacción simple con regulación por Room Unit PUestA en MArchA y MAnteniMientO Puesta en marcha de la instalación...
-
Página 4: Advertencias
• En caso de anomalía, póngase en contacto con el instalador. sin previo aviso. • A pesar de las estrictas normas de calidad establecidas por ACV en sus aparatos durante la producción, el control y el transporte, pueden producirse averías. Notifique de inmediato dichas averías a La disponibilidad de determinados modelos, así... -
Página 5: Recomendaciones Para El Agua De Calefacción
AsPectOs GenerALes Estos parámetros deben ser medidos y el agua debe ser tratada si los valores se salen de los límites. ACV recomienda los aditivos de Fernox El agua de llenado contiene elementos susceptibles de estropear (www.fernox.com) y de Sentinel (www.sentinel-solutions.net). -
Página 6: Introducción
INtrODUCCIÓN PrinciPiO de FUnciOnAMientO LA TECNOLOGíA TANk-IN-TANk La tecnología Tank-in-Tank ACV ha sido ampliamente probada y tiene una simplicidad y fiabilidad destacadas. El corazón del Heatmaster® C es un acumulador anular de acero inoxidable, atravesado por los tubos de humos. Está rodeado por un envolvente de acero que contiene el fluido primario;... -
Página 7: Descripción Del Libro De Mantenimiento
80 años de experiencia de ACV en el uso del acero - modo prioridad total: (ajuste de fábrica) la caldera corta el circuito inoxidable para la calefacción y la preparación de agua caliente. -
Página 8: Guía Del Usuario
GUÍA DEL UsUArIO UsO de LA reGULAciÓn esys Pantalla LCd La pantalla LCD ilustrada junto a estas líneas permite visualizar todas las funcionalidades de la caldera. ESTRuCTuRA dE LA PANTALLA Este esquema representa todos los símbolos y las informaciones que puede mostrar la pantalla durante su funcionamiento. -
Página 9: Características Técnicas
CAr ACtErÍstICAs téCNICAs cArActerísticAs GenerALes Heatmaster® 25 C Gas natural Propano Calefacción central Potencia calorífica máx. en modo calefacción [Input] Potencia calorífica máx. en modo sanitario [Input] Potencia calorífica mín. [Input] Potencia útil máx. 80/60°C 24,2 24,2 Potencia útil mín. 80/60°C Rendimiento útil 100% carga 80/60°C 96,5 96,5... -
Página 10: Prestación De Agua Caliente Sanitaria
CAr ACtErÍstICAs téCNICAs PrestAciÓn de AGUA cALiente sAnitAriA RéGImEN dE fuNCIONAmIENTO A 80°C heatMaster ® 25 c Caudal punta a 40°C [∆T = 30°C] L/10’ L/60’ Caudal punta a 40°C [∆T = 30°C] 1172 Caudal continuo a 40°C [∆T = 30°C] L/hora Caudal punta a 60°C [∆T = 50°C] L/10’... -
Página 11: Conexión Eléctrica
CONExIÓN ELéCtrICA ES • 11 664Y4500 • E... -
Página 12: Esquema De Principio
CONExIÓN ELéCtrICA ES • 12 664Y4500 • E... -
Página 13: Consignas De Instalación
CONsIGNAs DE INstALACIÓN diMensiOnes hM 25 c 1700 1570 1015 cOnexiÓnes hidráULicAs heatMaster ® 25 c Ø Conexión calefacción [F] 1" Conexión sanitaria [M] Ø 3/4" Ø Alimentación de gas [M] 3/4" LOcAL de instALAciÓn - Compruebe que los orificios de ventilación permanecen despejados permanentemente. -
Página 14: Instalación
Conducto con elemento de medición — Codo 90° Codo 45° Terminal vertical 20,0 — — Terminal horizontal 15,0 — — Esta tabla se basa en el material propuesto por ACV y no se puede generalizar. ES • 14 664Y4500 • E... - Página 15 INstALACIÓN Posibilidades de conexión de la chimenea B23P : Conexión a un conducto de evacuación de los productos de : Conexión con un sistema individual cuyo tubo de evacuación combustión fuera del espacio de instalación, tomando una muestra de los productos de combustión está instalado en un conducto del aire comburente directamente en ese espacio.
-
Página 16: Conexión De Gas
INstALACIÓN cOnexiÓn de GAs - Purgue el conducto de gas y compruebe minuciosamente si todos los - La caldera Heatmaster® C está dotada de una conexión de gas conductos de la caldera, tanto internos como externos, son estancos. [Ø 3/4” M] para conectar una espita de entrada del gas. - Compruebe la presión de gas de la instalación. -
Página 17: Conexiónes A La Calefacción Central
3. - La instalación se deberá llenar con agua fría canalizada. Consulte a su representante ACV para la utilización de inhibidores. - Es posible que la bomba esté bloqueada debido a la presencia de agua residual procedente de las pruebas efectuadas en el aparato. Por consiguiente, le aconsejamos que desbloquee la bomba antes de llenar el aparato. -
Página 18: Instalación De Un Circuito De Calefacción Simple Con Regulación Por Termostato De Ambiente Acv
INstALACIÓN instALAciÓn de Un circUitO de cALeFAcciÓn siMPLe cOn reGULAciÓn POr terMOstAtO de AMbiente Acv 22 ESQuEmA dE PRINCIPIO La calefacción (radiadores o suelo) se controla por un termostato de ambiente On/Off. En esta configuración, la caldera adapta permanentemente su funcionamiento a la temperatura exterior si se conecta una sonda externa. -
Página 19: Curva De Calefacción
INstALACIÓN Únicamente para los circuitos de calefacción de baja temperatura Es obligatorio instalar un termostato de seguridad en la salida del circuito de calefacción a baja temperatura. Curva de calefacción Fábrica descripción P1 = 9 P1 = 8 P1 = 10 P1 = 7 P1 = 6 Selección de la curva de calefacción... -
Página 20: Instalación De Un Circuito De Calefacción Simple Con Regulación Por Room Unit
INstALACIÓN instALAciÓn de Un circUitO de cALeFAcciÓn siMPLe cOn reGULAciÓn POr rOOM Unit AF120 Room Unit ESQuEmA dE PRINCIPIO Un termostato Room Unit controla la calefacción (radiadores o suelo radiante). Éste permite escoger entre distintas funciones de calefacción y hasta 3 programas horarios semanales tanto para la calefacción como para el agua caliente sanitaria. - Página 21 INstALACIÓN dirección de la interfaz “0” Únicamente para los circuitos de calefacción de baja temperatura 1. Conector clip-in 2. Interfaz Clip-in ESYS 3. Placa “ESYS” Es obligatorio instalar un termostato de seguridad en la salida del circuito de calefacción a baja temperatura. Fábrica descripción t plus = aumento de la temperatura...
-
Página 22: Puesta En Marcha Y Mantenimiento
- Controle los reglajes de la calefacción: No deben realizarse más que por un instalador formado por ACV o por el servicio de mantenimiento de ACV. - Ponga el aparato en modo potencia máxima pulsando simultáneamente las El depósito sanitario (secundario) deberá ponerse primero teclas Modo y más (+). -
Página 23: Desmontaje Del Quemador
PUEstA EN MArChA y MANtENIMIENtO desMOntAJe deL qUeMAdOr LiMPiezA deL intercAMbiAdOr - Corte la válvula de alimentación de gas. - Desmonte el quemador de la manera descrita anteriormente. - Abra la tapa superior delantera de la caldera. - Quite el aislamiento del quemador. - Retire los enchufes del ventilador, el cable de encendido, el conector de la - Limpie el hogar con un aspirador. -
Página 24: Parámetros Esys Para El Técnico
PAr áMEtrOs Esys PAr A EL téCNICO MOdO cÓdiGO visUALizAciÓn Max 5 seg. visUALizAciÓn visUALizAciÓn visUALizAciÓn visUALizAciÓn visUALizAciÓn visUALizAciÓn visUALizAciÓn visUALizAciÓn ES • 24 664Y4500 • E... -
Página 25: Modo Comunicación
PAr áMEtrOs Esys PAr A EL téCNICO MOdO cOMUnicAciÓn visUALizAciÓn visUALizAciÓn ½ seg. visUALizAciÓn Comunicación completa visUALizAciÓn retOrnO Comunicación ESYS interfaz 5 seg. Clip-in únicamente visUALizAciÓn Ninguna comunicación ES • 25 664Y4500 • E... -
Página 26: Modo Parámetro
PAr áMEtrOs Esys PAr A EL téCNICO MOdO PAráMetrO visUALizAciÓn Para guardar el nuevo valor, espere a que la pantalla termine de parpadear. retOrnO visUALizAciÓn ½ seg. 5 seg. visUALizAciÓn visUALizAciÓn ES • 26 664Y4500 • E... - Página 27 PAr áMEtrOs Esys PAr A EL téCNICO PARámETROS RANGO dE fáBRICA dE SELECCIóN dESCRIPCIóN P 01 0 - 10 Selección de la curva de calefacción P 02 20 - 40 Temperatura mínima de salida de calefacción 0 - 100 Carga mínima P 04 0 - 100 Carga máxima (calefacción central)
-
Página 28: Modo Test
PAr áMEtrOs Esys PAr A EL téCNICO MOdO test Este modo indica el ajuste de la potencia en funcionamiento calefacción y sanitario con una gama de ajuste de 0 al 100%. Este modo TEST permite de controlar los valores máximos y mínimos del CO2. visUALizAciÓn retOrnO visUALizAciÓn... -
Página 29: Modo Error
PAr áMEtrOs Esys PAr A EL téCNICO MOdO errOr visUALizAciÓn retOrnO visUALizAciÓn ½ seg. 5 seg. visUALizAciÓn visUALizAciÓn ES • 29 664Y4500 • E... -
Página 30: Modo Información
PAr áMEtrOs Esys PAr A EL téCNICO Modo información visUALizAciÓn retOrnO visUALizAciÓn ½ seg. 5 seg. visUALizAciÓn visUALizAciÓn (30 /10) ≥ 2,4 µA = cc 100% = Acs ES • 30 664Y4500 • E... - Página 31 PAr áMEtrOs Esys PAr A EL téCNICO visUALizAciÓn visUALizAciÓn t° de ida de calefacción t° de retorno de calefacción t° del agua caliente sanitaria t° exterior t° de humos t° de ida calculadas visUALizAciÓn ES • 31 664Y4500 • E...
-
Página 32: Códigos De Bloqueo Y Errores De La Placa Esys
CÓDIGOs DE bLOqUEO y ErrOrEs DE LA PLACA Esys ListA de cÓdiGOs de errOr + Para desbloquear la instalación: sOLUciOnes [en modo errOr] • Pulse la tecla “RESET” de la pantalla. • Si la avería se vuelve a producir, póngase en contacto Si durante el funcionamiento del aparato se produce una avería, con su instalador. - Página 33 CÓDIGOs DE bLOqUEO y ErrOrEs DE LA PLACA Esys códigos descripción de la avería resolución de la avería 1. Compruebe la conexión de la sonda NTC2 Cortocircuito NTC2 2. Compruebe el cableado de la sonda NTC2 E 43 3. Si el problema persiste, sustituya la sonda NTC2 1.
- Página 34 ES • 34 664Y4500 • E...
- Página 35 ES • 35 664Y4500 • E...
- Página 36 ES • 36 664Y4500 • E...
