SELECTOR DE CAMINO
ÓPTICO
In
Out
SELECTOR DE CAMINO
ÓPTICO
In
Out

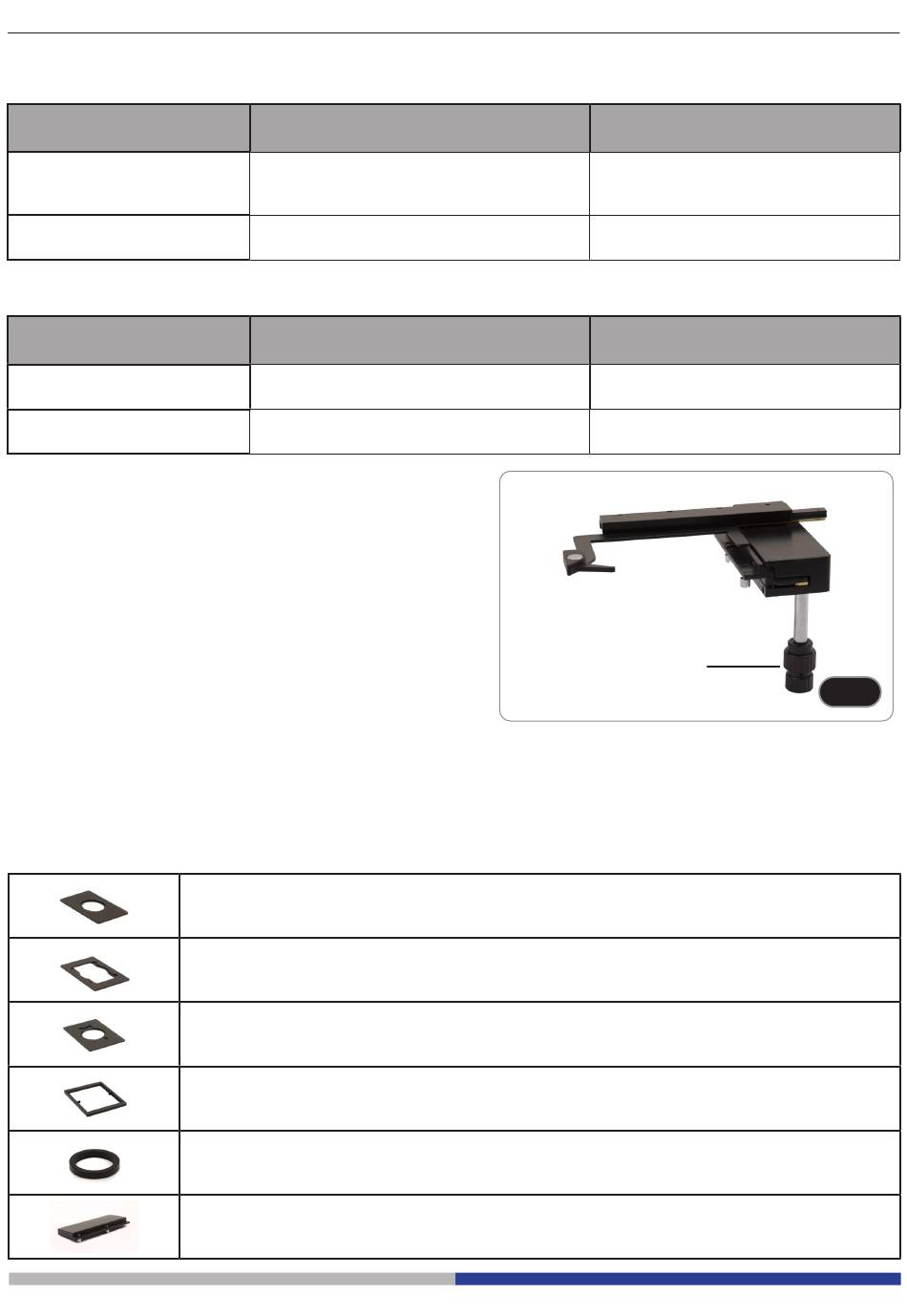

9.8 Carro de traslación y portapreparados
• Para obtener la mejor calidad de imagen, recomen-
damos el uso de frascos, placas de Petri y portaob-
jetos con un grosor de 1,2 mm.
1. Utilizar el inserto adecuado para su portapreparados
(en correspondencia a la tabla de la derecha) en la
platina, y fijarlo con las pinzas de soporte.
2. Girando los mandos X e Y, hasta que se sitúe en la
posición correcta. (recorrido: 120 (anchura) × 78
(longitud) mm).
Desplazamiento del preparado
Colocar el preparado en la posición deseada con la mano
o usando los mandos coaxiales ① del carro de traslación.
(Fig. 39)
• Cuando se cambian los objetivos, prestar atención
para no tocar los adaptadores con los objetivos, ya
que su peso podría perjudicar la lente frontal.
LUMINOSIDAD
50% para la observación binocular /
50% para la microfotografía
100% para la observación binocular /
0% para la microfotografía
IM-3F / IM-3FL4 / IM-3LD2 / IM-3LD4 / IM-3LD4D
LUMINOSIDAD
0% para la observación binocular /
100% para la microfotografía
100% para la observación binocular /
0% para la microfotografía
M-793.1 Inserto para Petri de 38mm de diámetro (se requiere inserto para Terasaki) (su-
ministró con el microscopioe)
M-793.2 Inserto para Terasaki y Petri de 65mm de diámetro (suministró con el micros-
copio)
M-793.3 Inserto para diapositivas y Petri de 54 mm de diámetro (suministró con el mi-
croscopio)
M-793.4 Inserto para 2+2 diapositivas
M-793.6 Inserto para Utermöhl (se requiere inserto para Petri de 54 mm de diámetro)
M-793.7 Extensión lateral
IM-3
Página 129
APLICACIONES
La observación binocular y la micro-
fotografía se pueden realizar simul-
táneamente
Observación binocular
APLICACIONES
Microfotografía o captura video
Observación binocular
①
F ig. 39 F ig. 39
