B1.8 Procedimiento para la rotación de la caja contador bomba MiniDUE
PM011S

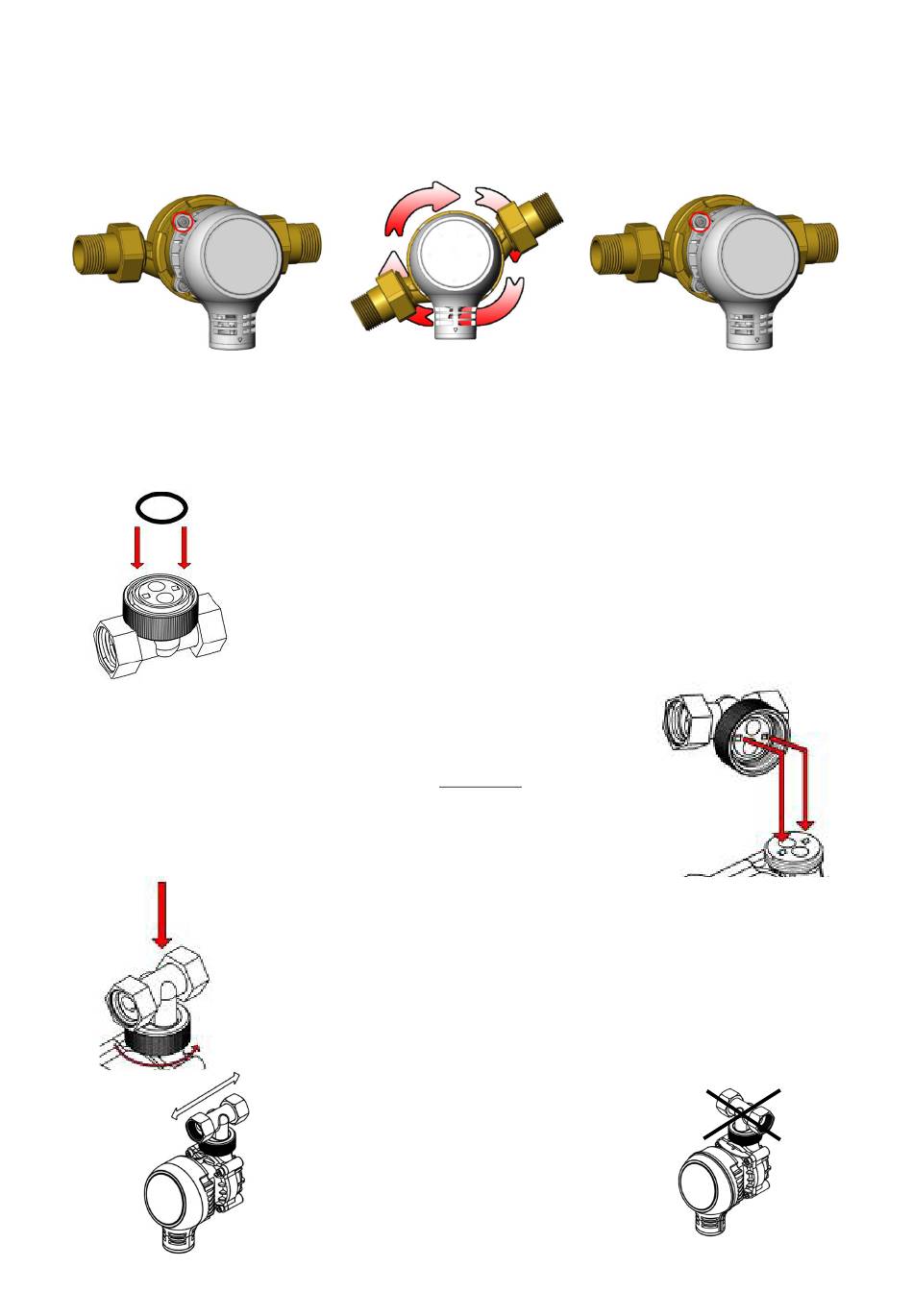

Para realizar algunos de los esquemas de instalación admitidos es necesario rotear la caja contador
de la bomba MiniDUE PM011S. Para hacerlo siga las instrucciones siguientes:
1.
Desenroscar el tornillo superior
izquierdo
B1.9 Procedimiento para el montaje correcto de la conexión giratoria
DIMA PM005
2.Situar la conexión giratoria a T sobre la bomba
3. Poner atención a los dientes de confrontación
4. Mantener la conexión a T PLOMADA respeto a la
bomba, también mientras estas enroscando el
casquillo.
MAN 115
MiniDUE - ESPAŇOL
2.
Girar la caja contador según
las necesidades
1. Insertar el sellado en el sitio destinado
5. Empujar la conexión y enroscar cuidosamente, en dirección oraria;
Proceder hasta el final del roscado.
6. ATENCION: Conexión DIMA
foto a la izquierda
3.
Apretar el tornillo superior
izquierdo
