D. Muutos vapaalla polvella (versio V)
Tätä toimenpidettä ei voi perua.
E. Viimeistely
Holkin on ehdottomasti oltava kontaktissa putken kannattimen tai sen kauluksen
kanssa maksimifleksiossa. Kaikki muut kontaktialueet ovat kiellettyjä.
Lukkoversiossa on tarkistettava, että lukko ei toimi pysäyttäjänä.

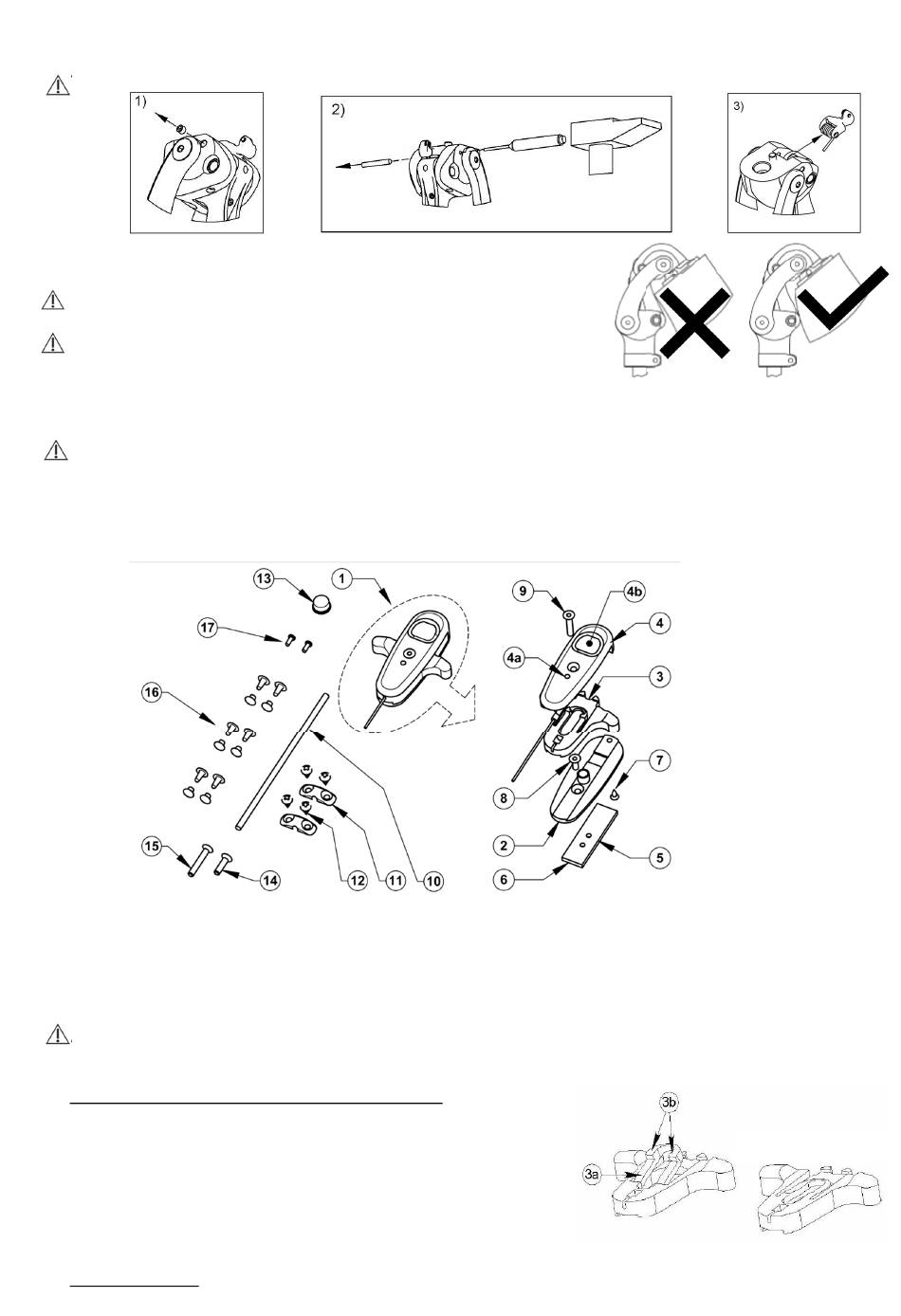

F. Lukon säätövivun asennus 1X110
Vain malli 1M102V(-P6)
Tämä säätövipu toimitetaan version "avatun asennon automaattinen pito" kanssa. Katso alta, miten saat automaattipalautuksen
säätövivun.
Lukituksen avauksen maksimiliikematka" avatun asennon automaattinen pito"-versiossa: 14 mm.
Lukituksen avauksen maksimiliikematka "automaattipalautus"-versiossa: 15 mm.
Joissain alla kuvatuissa toimenpiteissä säätövivun mekanismi täytyy ehkä purkaa.
Tässä tapauksessa irrotus ja asennus tulee ehdottomasti tehdä alla kuvatulla tavalla:
•
Irrota säätövipu kiertämällä järjestyksessä auki ruuvit 8, 9 ja 7 (jotta ruuviin 8 pääsee käsiksi, kädensijan on oltava ala-
asennossa, tässä asennossa aukon 4a kautta voi viedä 2 mm kuusiotappiavaimella)
•
Mekanismin asentamiseksi takaisin on edettävä ruuvijärjestyksessä 8, 7 ja sitten 9.
Aina säätövipua käytettäessä varmistimen 3 täytyy olla yläasennossa. Jos se on ala-asennossa, ruuvin 8 voi asentaa takaisin
mekanismille eikä siihen pääse enää käsiksi. Jos näin tapahtuu, irrota mekanismi, laita ruuvi 8 takaisin paikoilleen ja suorita sitten
asennus yllä kuvatulla tavalla.
Muutos säätövivun automaattisen palautuksen saamiseksi:
Irrota säätövipu yllä kuvatulla tavalla.
•
Nosta kielekettä 3a ruuvitaltalla.
•
Tasaa koukut 3b.
•
Poistaa veitsellä mahdolliset purseet, jotka voivat haitata
toimintaa.
•
Asenna sitten mekanismi.
Säätövivun asennus:
KÄYTTÖOHJE
Tasauksen jälkeen
Ennen tasausta
Sivu 4 / 8
