3.3.4.1

Servicio con una etapa de potencia

Para el funcionamiento del 1FE218☐ con una etapa de potencia se conectan los dos
sistemas de devanado del estátor en la caja de bornes del motor con la siguiente
asignación. 1U1 y 2U1 → U, 2V1 y 2V1 → V, 1W1 y 2W1 → W
Los valores de este caso de empleo se indican en las hojas de datos o en el software del
convertidor.
1
2
3
4
5
6

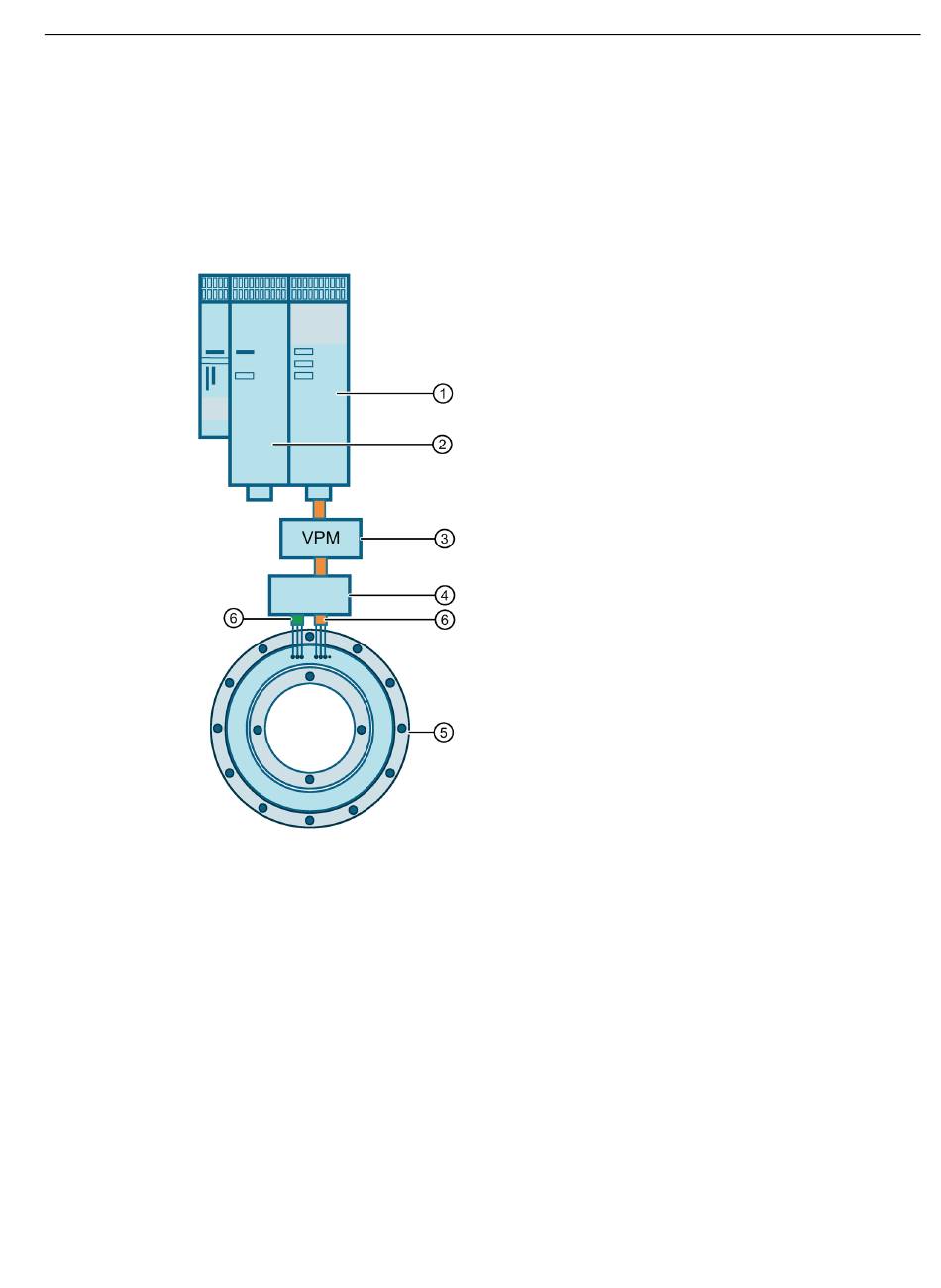

Figura 3-6
Motores para incorporar SIMOTICS M-1FE2
Manual de montaje, 04/2020, A5E50074509E AA
3.3 Características técnicas y requisitos del sistema de los motores para incorporar
Etapa de potencia Motor Module
Alimentación Line Module
Módulo limitador de tensión (VPM) si es necesario
Caja de bornes
Motor para incorporar 1FE218☐
Cables de motor de los devanados (devanado 1: 1U1, 1V1, 1W1; devanado 2: 2U1, 2V1, 2W1)
Diseño básico de 1FE218☐ con SINAMICS S120 Booksize (una etapa de potencia)
Descripción
