Descripción
3.3 Características técnicas y requisitos del sistema de los motores para incorporar

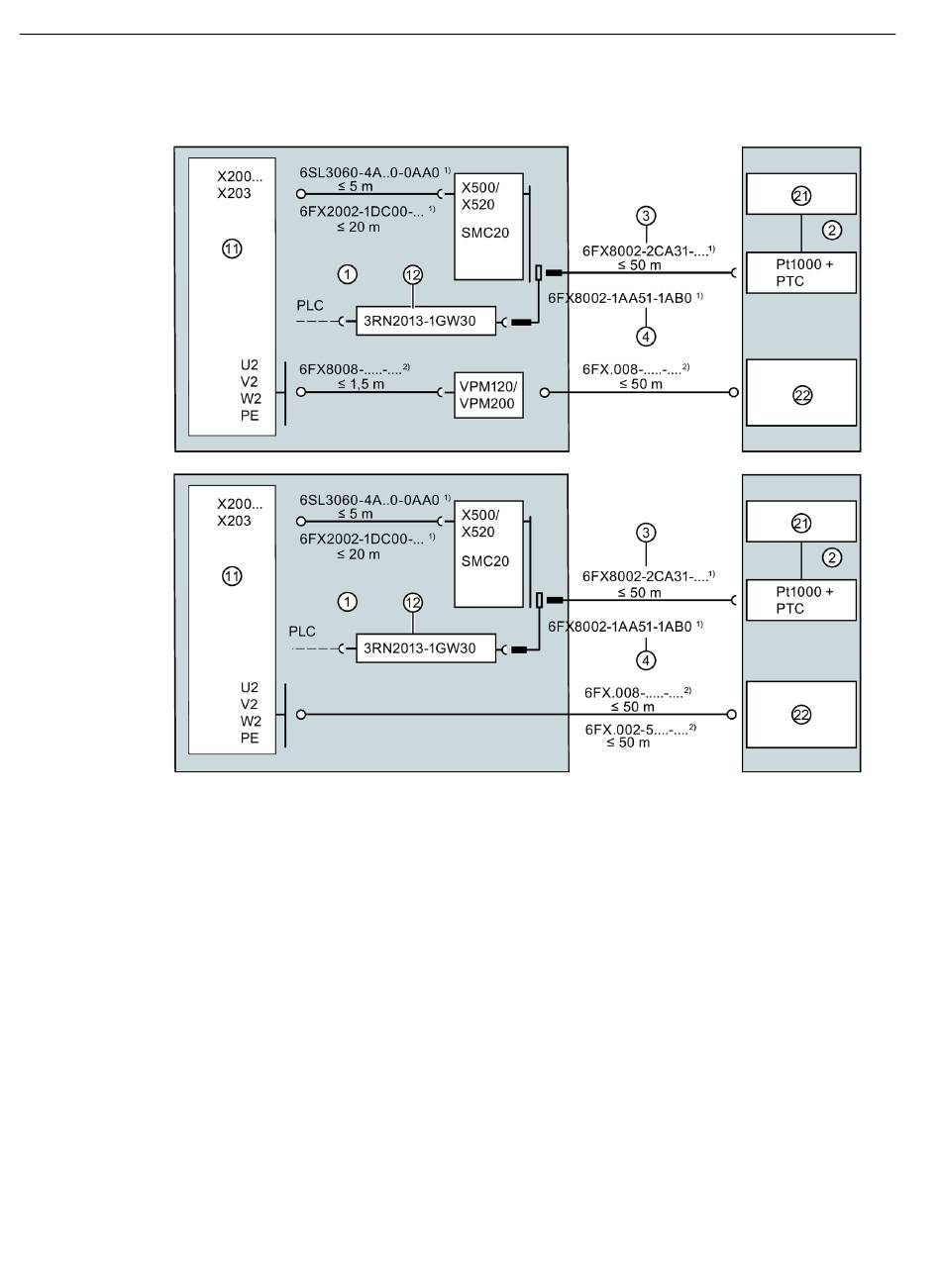

Motor con protección integral, integración en el sistema a través de SMC20, con o sin VPM
1)
1
11 Motor Module SINAMICS S120, forma
12 Equipo de disparo
2
38
Referencias para cables de señal
MOTION-CONNECT confeccionados, ta-
maño de conector M23
Armario eléctrico
Booksize, comunicación DRIVE CLiQ a
través de SMC20
Motor para incorporar 1FE2
Referencias para cables de potencia
2)
MOTION-CONNECT confeccionados
21 Encóder incremental sen/cos 1 Vpp o encóder
absoluto EnDat 2.1
22 Devanado 1FE2, conexión a través de caja de
bornes
3 Cable de señal para encóder y sensor de
temperatura,
conector redondo M23, 17 polos
4 Cable de señal para PTC a través de equipo
de disparo
