7. Si ha utilizado una lámina para montaje

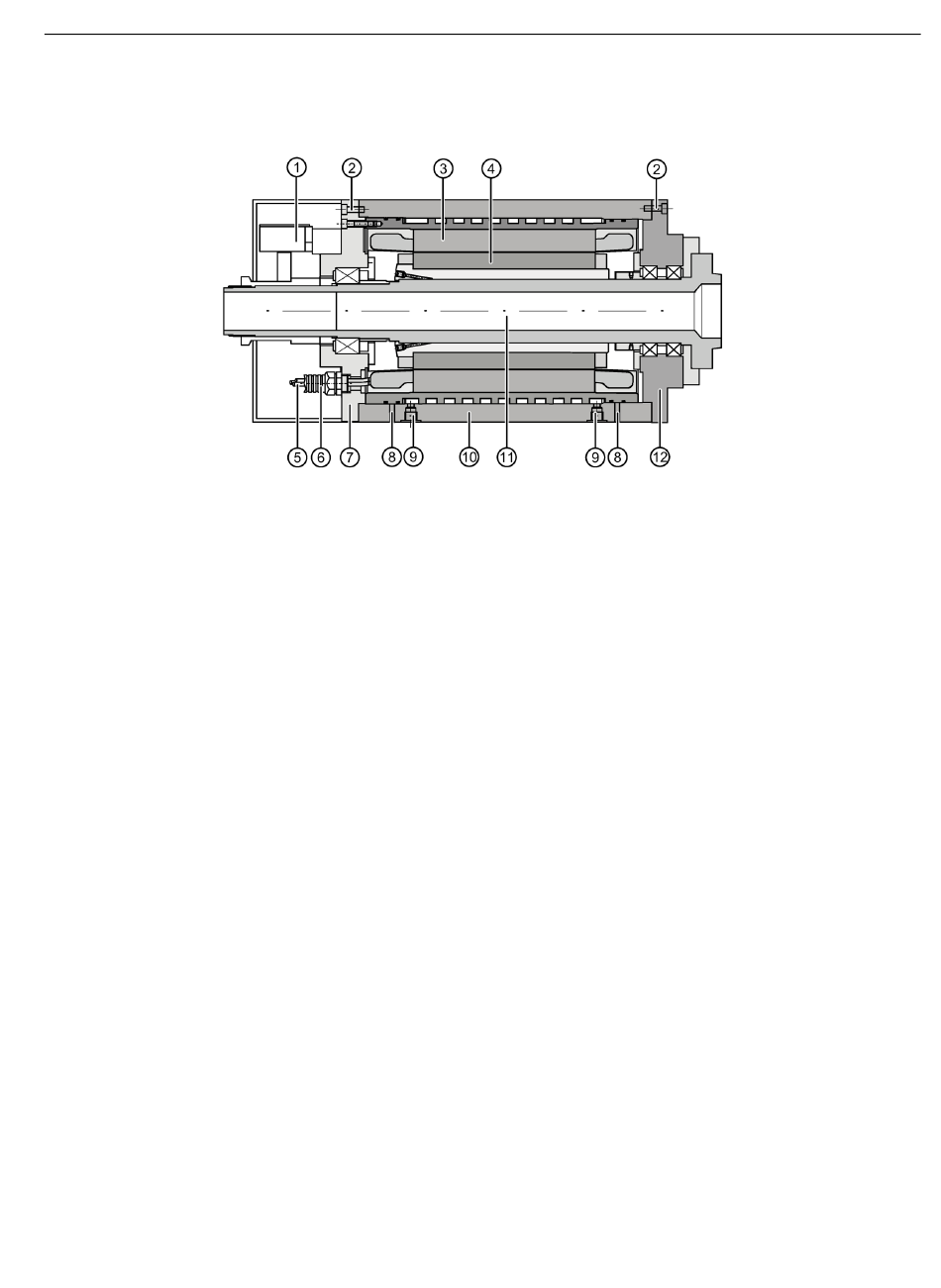

Figura 6-25
8. Complete el electrohusillo de acuerdo con la configuración.
9. Fije la placa de características suministrada suelta a la carcasa del husillo en un lugar
bien visible y de modo que no pueda desprenderse.
❒
Motores para incorporar SIMOTICS M-1FE2
Manual de montaje, 04/2020, A5E50074509E AA
①
Encóder (instrucciones de montaje
separadas)
②
Unión atornillada de la carcasa
③
Paquete de chapas del estátor con
camisa refrigerante
④
Paquete de chapas del rotor
⑤
Extremos de cable libres
⑥
Manguito protector
Electrohusillo, completo
6.5 Montaje del electrohusillo
⑥
, retírela.
⑦
Escudo portacojinete, LCA
⑧
Taladro para fugas
⑨
Conexión del refrigerante
⑩
Carcasa del husillo
⑪
Eje del husillo con cojinetes
⑫
Escudo portacojinete, LA
Montaje mecánico
