Resumen de contenidos para CAMPAGNOLO 12s CRANKSET

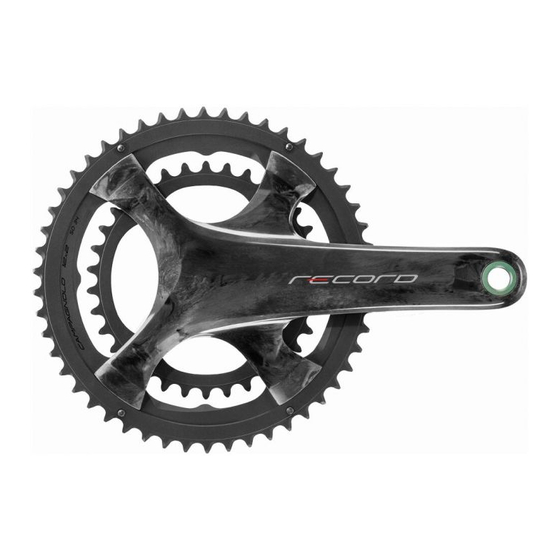

- Página 1 12 s CR ANKSET C A M PA G N O L O. CO M...
- Página 2 ¡ATENCIÓN! Utilice siempre guantes y gafas de protección mientras trabaja en la bicicleta. B I E LAS Y PL ATO S - R ev. 0 4/ 03 -2 0 2 1 CA M PA G NO L O C O M PO NE NT S - T E C H NIC A L M A NUA L...
- Página 3 P L ATO S Y B I EL AS 12s ESTE MANUAL TÉCNICO ESTÁ DESTINADO EXCLUSIVAMENTE A LOS MECÁNICOS PROFESIONALES. Las personas que no estén profesionalmente cualificadas para el montaje de las bicicletas no deben intentar instalar ni intervenir en los componentes, ya que corren el riesgo de realizar operaciones incorrectas que podrían causar un mal funcionamiento de los componentes y provocar accidentes, lesiones físicas o incluso la muerte.
- Página 4 2 - CO MPATIBI L IDA D La siguiente tabla de compatibilidad muestra qué componentes deben combinarse entre sí y el marcado de los propios com- ponentes. PLATOS Y BIELAS PLATOS Y BIELAS MANDOS MANDOS DESVIADOR DESVIADOR CADENA CADENA ULTRA-TORQUE ULTRA-TORQUE ERGOPOWER ERGOPOWER...
- Página 5 PLATOS Y BIELAS PLATOS Y BIELAS LADO DE ENTRADA LADO DE ENTRADA S EMIEJES S EMIEJES TORNILLO CENTRAL TORNILLO CENTRAL ULTRA-TORQUE ULTRA-TORQUE DEL TORNILLO CENTRAL DEL TORNILLO CENTRAL enroscar a la izquierda enroscar a la izquierda enroscar a la derecha enroscar a la derecha ¡ATENCIÓN! Otras combinaciones que no sean las previstas en la tabla podrían derivar en un funcionamiento incorrecto...
-
Página 6: I Nte Ra Ctua Ció N C O N El Cuadro
3 - I NTE RA CTUA CIÓ N C O N EL CUADRO 3.1 - MEDI DAS TOTA LE S PAR A LOS P L ATO S Y B I E L A S ULT R A - TO R QU E 91,5 23,5 12,8... -
Página 7: Montaje
3. 2 - LONGITU D MÍ NIM A C AR R O C UA D R O S PA R A FR EN O D E D I S C O L = 410 mm min. L = 405 mm min. 4 - MONTAJE Después de haber instalado, en la caja del pedalier, las cazoletas correctas para los platos y bielas Ultra-Torque (para saber la compatibilidad exacta, consulte el capítulo “Cazoletas”... - Página 8 • Introduzca la biela izquierda en la caja del pedalier. Fig.3 Fig.4 • Utilizando la herramienta Campagnolo ® UT-BB110 o un inserto hexagonal adecuado de 10 mm y longitud de 65 mm como mínimo, introducir el tornillo de fijación (Fig.
-
Página 9: Ma Nte Nimi Ento De Lo S Platos Y Bielas
• Sujete con una mano la biela izquierda en la posición 42 - 60 Nm correcta, apriete el tornillo de fijación (Fig. 7) manual- (372 - 531 in.lbs) mente hasta que se conecten los semiejes, LUEGO APLIQUE UNA LLAVE DINAMOMÉTRICA (en el inserto hexagonal de 10) y apriete con un par de 42 Nm - 60 Nm (372 in.lbs - 531 in.lbs) (Fig. - Página 10 • Contacte con un Service Center Campagnolo para la sustitución de los cojinetes. • Platos y bielas SUPER RECORD 12v: Lubrique los cojinetes de los bujes y las bolas con aceite específico para cojinetes (aproxi- madamente cada 4.000 km). Los cojinetes de las cajas del pedalier Campagnolo Super Record 12v son CULT (con bolas de cerámica y pistas de acero inoxi-...
-
Página 11: Tabla De Mantenimiento Periódico
6 - TABLA DE MA NTENIM IENTO PERIÓDICO IND IC A C IÓ N K M IND IC A C IÓ N K M I N D I C A CI Ó N T EM P O R AL I N D I C A CI Ó N T EM P O R AL MÉ...
