OPTIMUM
M A S C H I N E N - G E R M A N Y
3.5

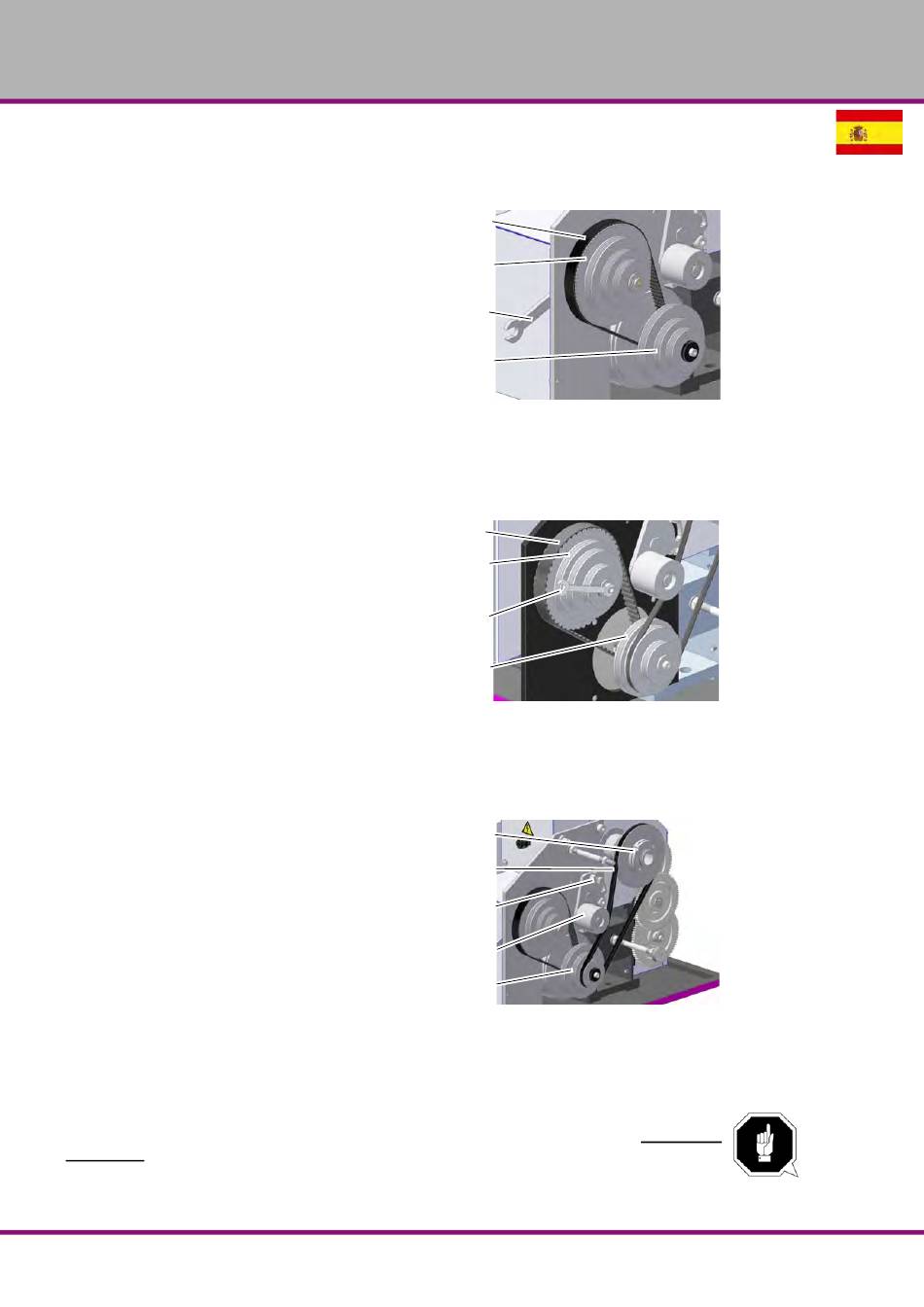

Montaje de la correa dentada o de la correa trapezoidal al torno
3.5.1 Montaje de la correa dentada al torno TU 2506, TU 2807, TU2807 V
Monte la correa dentada que se adjunta
en el volumen de envío en la arandela
dentada y la polea del motor.
Tense la correa dentada desplazando la
arandela dentada hacia arriba.
Ajuste firmemente la tuerca hexagonal
con una llave de boca.
La correa dentada tiene la tensión correcta si puede desviarse aproximadamente 3 mm con el
dedo índice.
3.5.2 Montaje de la correa dentada al torno TU 2506 V
Monte la correa dentada que se adjunta
en el volumen de envío en la arandela
dentada y la polea del motor.
Tense la correa dentada desplazando la
arandela dentada hacia arriba.
Ajuste firmemente la tuerca hexagonal
con una llave de boca.
La correa dentada tiene la tensión correcta si puede desviarse aproximadamente 3 mm con
el dedo índice.
3.5.3 Montaje de la correa trapezoidal al torno
Coloque la correa trapezoidal que se
adjunta en el volumen de envío sobre la
polea dentada y la polea del motor.
Observe la velocidad deseada.
„Ajuste del número de revoluciones" en
página 46.
Con ayuda del rollo tensor tense la
correa trapezoidal.
Ajuste firmemente la tuerca hexagonal
con una llave de boca.
La correa trapezoidal tiene la tensión correcta si puede desviarse aproximadamente 3 mm
con el dedo índice.
¡ATENCIÓN!
Ponga atención en que la polea tensora siempre tenga contacto con la correa por su par-
te exterior.
Preste atención a la tensión correcta de la correa dentada o trapezoidal. Una tensión
demasiado elevada o reducida puede provocar daños.
ES
TU2506 | TU2506V | TU2807 | TU2807V
Página 30
Correa dentada
Arandela
dentada
Llave de boca.
Polea del motor
Fig.3-1:
Montaje de la correa dentada
Correa dentada
Arandela
dentada
Llave de boca
Polea del motor
Fig.3-2:
Montaje de la correa dentada
Polea dentada
Correa
trapezoidal
Tuerca
hexagonal
Rollo tensor
Polea del motor
Fig.3-3:
Montaje de la correa trapezoidal
Instrucciones de uso originales
Montaje
Version 1.0.2
2014-06-03
