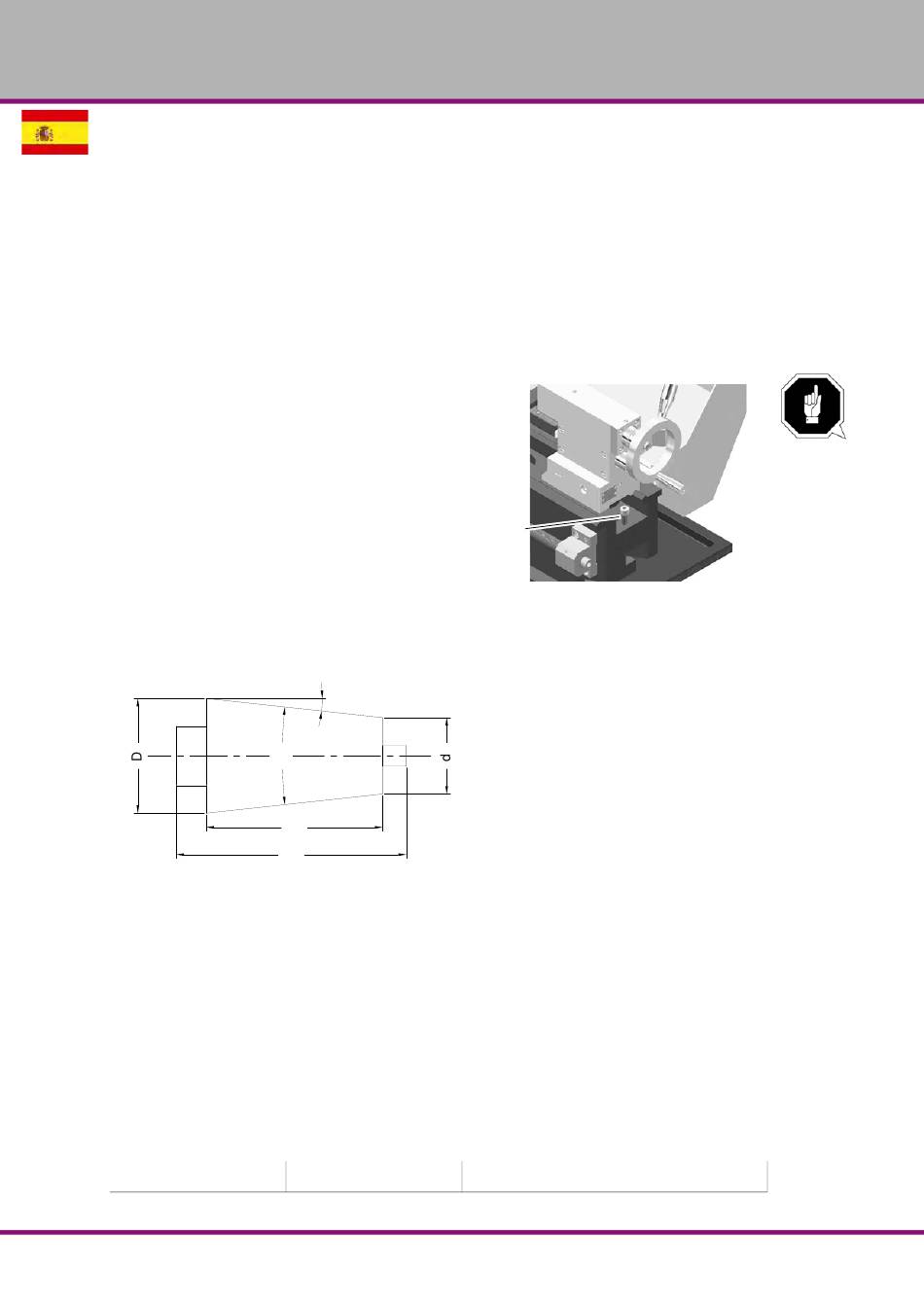

4.12.2 Torneado cónico con el cabezal móvil
El desplazamiento transversal del cabezal móvil se utiliza para mecanizar piezas largas y
estrechas.
Afloje la tuerca de sujeción del cabezal móvil.
Desenrosque el tornillo de sujeción aproximadamente media vuelta.
Saque el cabezal móvil de su posición central aflojando y apretando intermitente mente los dos
tornillos de ajuste (anterior y posterior). El desplazamiento transversal deseado puede obser-
varse en la escala.
Para fijar, primero apriete el tornillo de sujeción y luego los dos tornillos de ajuste (anterior
y posterior). Vuelva apretar firmemente el tornillo de fijación del cabezal móvil.
¡ATENCIÓN!
¡Compruebe la sujeción del cabezal
móvil y de la pínola durante trabajos
entre puntas!
Enrosque el tornillo de seguridad en el
extremo de la bancada del torno para
impedir la extracción accidental del
cabezal móvil de la bancada del torno.
4.12.3 Tornear conos con elevada precisión
Abb.4-19: Denominaciones en el cono
Existen distintas posibilidades de mecanizar un cono en un torno pequeño convencional:
1. Girando el carro superior y ajustando el ángulo del cono a través de la escala angular. Pero
para ello, la división de grados de la escala es demasiado imprecisa. La escala angular es
suficiente para chaflanes y transiciones cónicas.
2. Por medio de un cálculo simple, un calibre normal de 100 mm de longitud (acabado intrín-
seco) y un comparador de reloj con soporte.
Cálculo
del ajuste del carro superior relacionado con un calibre normal de 100 mm de longitud
Paso por paso
Version 1.0.2
2014-06-03
2
L
Lw
Instrucciones de uso originales
OPTIMUM
M A S C H I N E N - G E R M A N Y
Tornillo de
seguridad
Fig.4-18:
Bancada del torno
D = diámetro grande [mm]
d = diámetro pequeño [mm]
L = longitud del cono [mm]
Lw = longitud de la pieza [mm]
= ángulo del cono
2
= ángulo de ajuste
Kv = relación de cono
Vr = desplazamiento del cabezal
móvil
Vd = modificación de dimensión [mm]
Vo = medida de giro carro superior
[mm]
TU2506 | TU2506V | TU2807 | TU2807V
ES
Página 53
