4.17
Conceptos en las herramientas de torno
Dirección de corte
Herramienta
Espacio libre

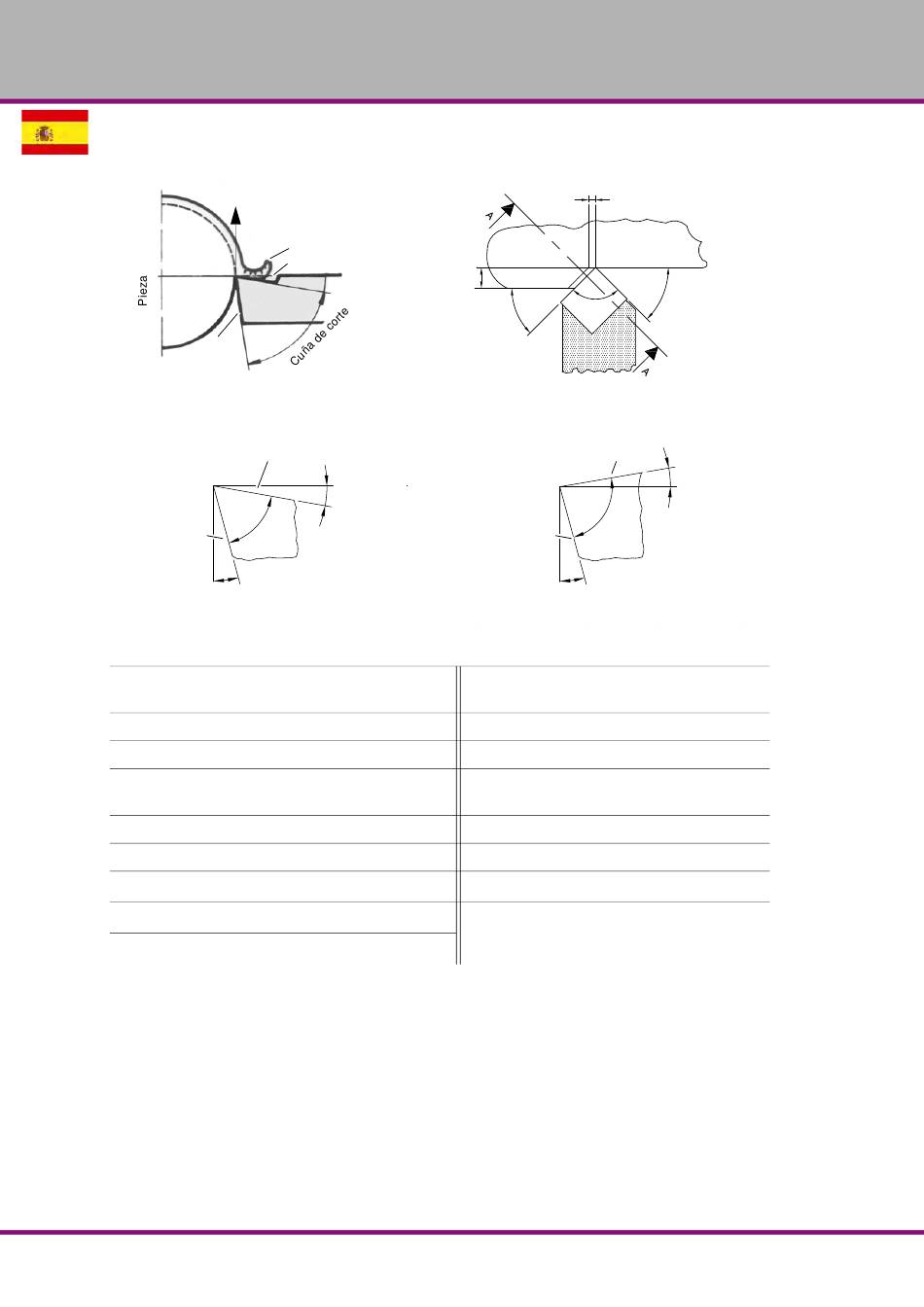

Fig.4-23:
Cuchilla determinada geométricamente
en proceso de separación
Espacio libre
Ángulo de incidencia positivo
Fig.4-25:
Corte A - A, cuchilla positiva
Ángulo de cuña de corte
Ángulo de virutas
Ángulo de incidencia
Ángulo de incidencia de la cuchilla
auxiliar
Ángulo de ajuste
Ángulo de ajuste cuchilla auxiliar
Ángulo de punta
Profundidad de corte
Avance
En la mayoría de los casos, el ángulo de ajuste depende de la pieza. Para el desbastado es
adecuado un ángulo de ajuste d 45° a 75°. Para el acabado, se selecciona un ángulo de ajus-
te de 90° a 95° (ninguna inclinación por vibraciones).
El radio angular sirve como transición de la cuchilla principal a la secundaria. El mismo deter-
mina la calidad superficial junto con el avance. El radio angular no debe ser demasiado grande,
pues en otro caso pueden producirse vibraciones.
Version 1.0.2
2014-06-03
Grosor de viruta
Superficie de viruta
Superficie de viruta
Ángulo de viru
positivo
n
n
ap (mm)
f (mm/U)
Instrucciones de uso originales
OPTIMUM
M A S C H I N E N - G E R M A N Y
f
ap
Fig.4-24:
Condiciones de corte y de virutas
Superficie de viruta
Espacio libre
Ángulo de incidencia positivo
Fig.4-26:
Corte A - A, cuchilla negativa
Los siguientes factores influyen en la
ruptura de virutas al tornear
Ángulo de ajuste
Radio angular
Geometría de corte
Velocidad de corte
Profundidad de corte
Avance
TU2506 | TU2506V | TU2807 | TU2807V
n
Ángulo de viru
negativo
r
Vc
ap
f
ES
Página 59
