Cableado de los conectores (DO) para el conector tipo Y
Para conectar las salidas digitales mediante un conector tipo Y se requiere:
• un conector tipo Y
• dos conectores M12
• un cable de cobre flexible de 3 ó 4 hilos con una sección de v 0,75 mm
Cablear los dos conectores M12 al conector tipo Y conforme a la siguiente asignación de
pines. La asignación del pin 4 depende de la conexión hembra del ET 200X a la que se
aplique el conector tipo Y.

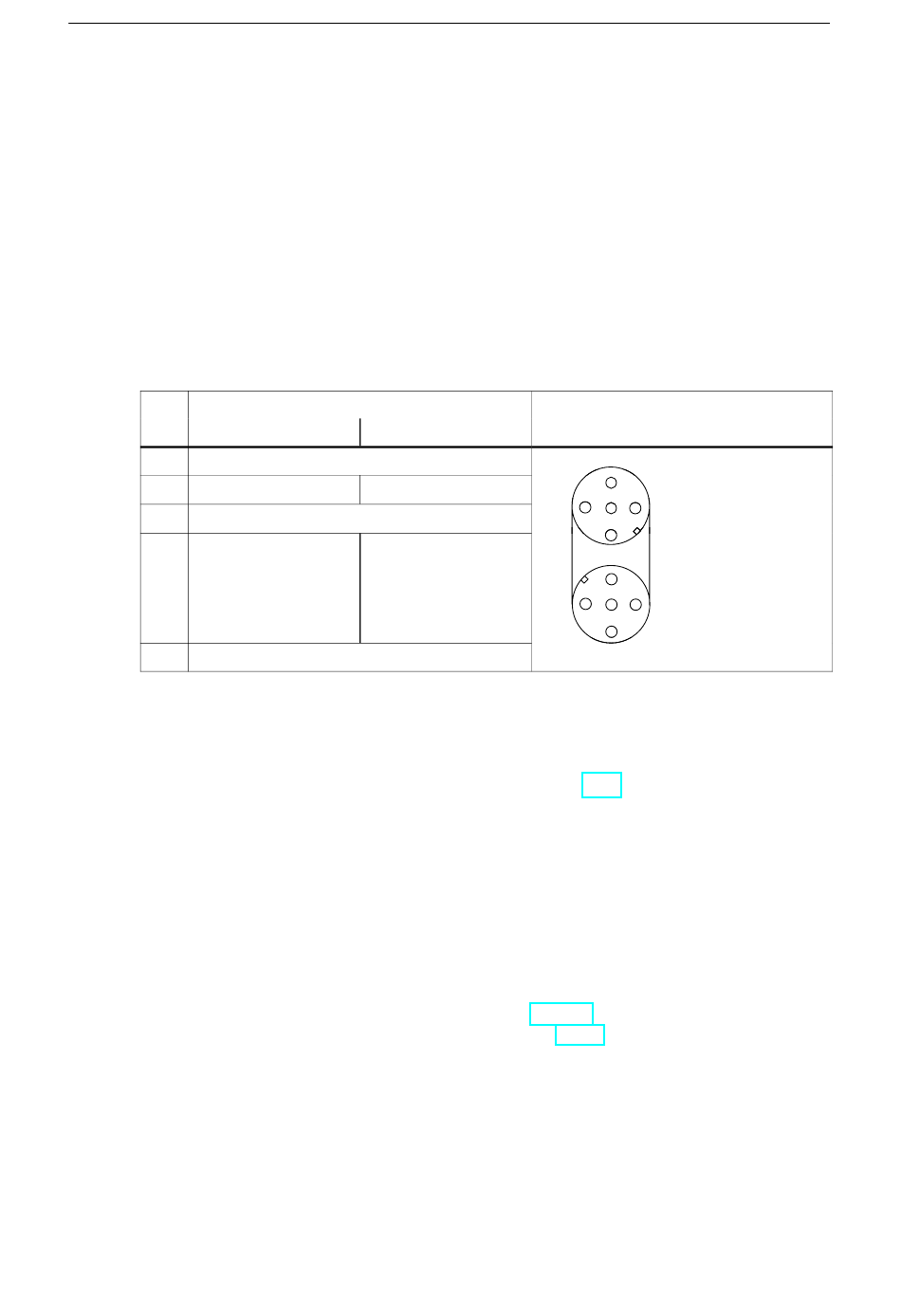

Tabla 4-12 Asignación de pines de los conectores para salidas digitales en caso de utilizar un
conector tipo Y
Pin
A (superior)
1 –
2 –
3 Tierra del chasis, tensión de carga
4 Señal de salida en
Hembra X1: canal 0
Hembra X2: canal 1
Hembra X3: canal 2
Hembra X4: canal 3
5 PE
Asignación de pines de los conectores para entradas/salidas
La asignación de pines de las conexiones hembra para entradas/salidas se indican junto
con los datos de los distintos módulos a partir del apartado 7.1.
Cableado del conector M12 para entradas y salidas analógicas
Para conectar las entradas y salidas analógicas se requiere:
• un conector M12 de 4 ó 5 polos.
• un cable de cobre apantallado de 4 hilos con una sección de v 0,75 mm
Cablear el conector de acoplamiento conforme a la siguiente asignación de pines de las
conexiones hembra del módulo de ampliación. Encontrará la asignación de pines en los
datos de los diferentes módulos a partir del apartado 7.21.9. Dado el caso, hay que
conectar el módulo de ampliación a tierra (ver apartado 4.4.6).
Unidad de periferia descentralizada ET 200X
A5E00170851-06
Asignación del conector...
B (inferior)
–
Señal de salida en
he X1: canal 1
he X2: –
he X3: canal 3
he X4: –
Cableado
2
Vista
Conector tipo Y
A A
4 4
(super (super
3 3 5 5 1 1
ior) ior)
2 2
2
1 5 3
B
4 4
(inferior) (inferior)
2
4-29
