Montar el conector

Montar el conector de la siguiente manera:
1. Perforar la carcasa del conector con un destornillador en el punto donde quiera conducir
el cable.
Riesgo de lesión. Cuidado con los dedos.
2. Colocar la contratuerca en la carcasa sobre el orificio perforado.
3. Enroscar el racor M16 en la carcasa del conector.
Nota: en caso de conducir el PROFIBUS-DP y la tensión de alimentación para la
electrónica/sensores al módulo básico a través de dos cables separados, deberán
montarse dos racores M16 en la carcasa.
4. Introducir el cable por el racor M16.
5. Cablear el enchufe de 6 polos del conector (ver apartado 4.4.2). Al hacerlo, comprobar
las reglas de cableado indicadas en la tabla 4-4.
6. Retirar el cable hasta que el extremo del revestimiento del cable asome más o menos
donde comienza el racor M16 y después enroscar el racor M16 hasta que quede bien
sujeto (el revestimiento quedará pillado).

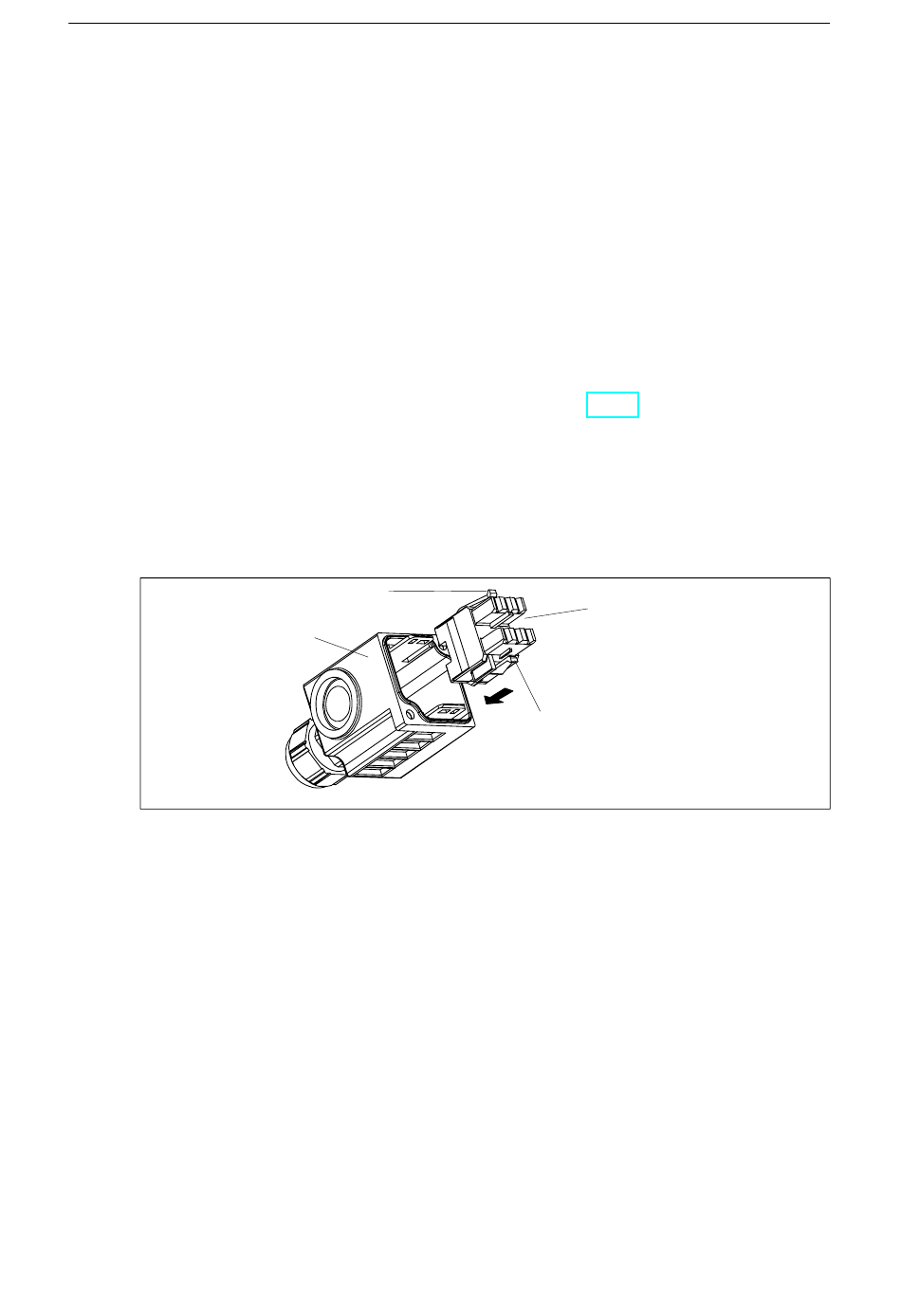

7. Introducir el conector ya cableado por la carcasa hasta que encaje en su posición. Este
procedimiento se muestra en la figura siguiente (sin cableado).
Ganchos de retención
Figura 4-7

Fijar el conector en la carcasa

Unidad de periferia descentralizada ET 200X
A5E00170851-06
Carcasa
Conector
Ganchos de retención
Cableado
