Устройство громкой связи
ПИТАНИЕ / ПРИГЛУШЕНИЕ Y1
1. Желтый \Зеленый.
2. Черный.
3. Синий.
4. Фиолетовый.
5. Зеленый.
6. Желтый.
7. Белый.
8. Коричневый.
ДИНАМИКИ Y2
1. Зеленый.
2. Желтый \Зеленый.
3. Белый.
4. Белый.
5. Коричневый.
6. Коричневый.
7. Фиолетовый.
8. Фиолетовый.
8 7 8 7
6 5 6 5
4 3 4 3
2 1 2 1
Y1 Y2

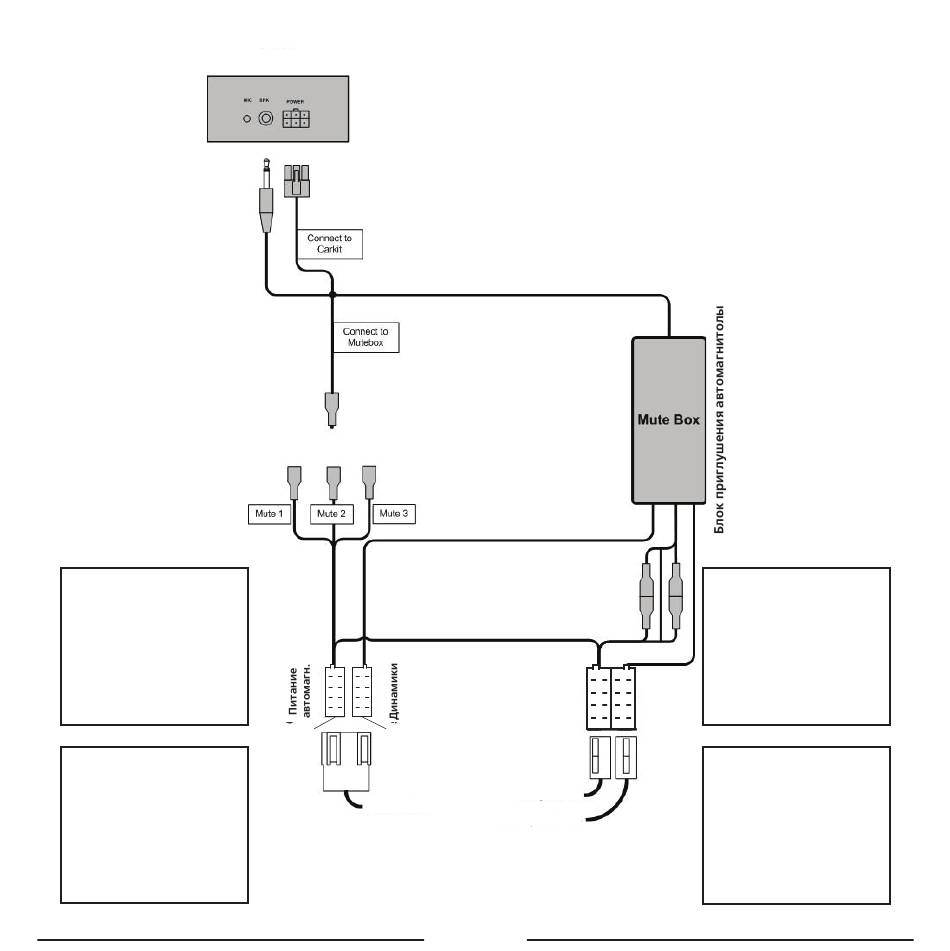

Бортовая электросеть
Автомагнитола
RU - 8
8 7 8 7
X1 X2
6 5 6 5
4 3 4 3
2 1 2 1
Динамики
ПИТАНИЕ / ПРИГЛУШЕНИЕ X1
1. Синий + Желтый.
2. Черный.
3. Сиинй.
4. Фиолетовый.
5. Зеленый.
6. Желтый + Желтый \Зеленый.
7. Белый.
8. Коричневый.
ДИНАМИКИ X2
1. Зеленый.
2. Желтый \Зеленый.
3. Белый.
4. Белый.
5. Коричневый.
6. Коричневый.
7. Фиолетовый.
8. Фиолетовый.
