5.4.6.2 Conexión del refrigerador en motores con refrigeración integrada
En motores torque para incorporar con refrigeración integrada no es necesario llevar a cabo
medidas constructivas en la estructura de la máquina para la conexión de la refrigeración.
Se puede conectar el refrigerador directamente mediante racores (rosca de tubo 1/8"
DIN 2999). Cada circuito de refrigeración de motores con un refrigerador de precisión y uno
principal se puede alimentar y conmutar por separado.
Para la conexión de manguitos se necesitan las piezas de conexión correspondientes.
Nota
Mantener bajos los niveles de pérdida de presión en motores con refrigerador de precisión y
refrigerador principal
Aplique las siguientes medidas para mantener unos niveles bajos de pérdida de presión:
• Conecte el refrigerador de precisión y el refrigerador principal en paralelo justo delante
de las conexiones del refrigerador con ayuda de un adaptador de refrigeración.
• No utilice mangueras demasiado finas justo después del adaptador.
Motores torque para incorporar 1FW6 High Speed
Manual de configuración, 01/2020, 6SN1197-0AE03-0EP3

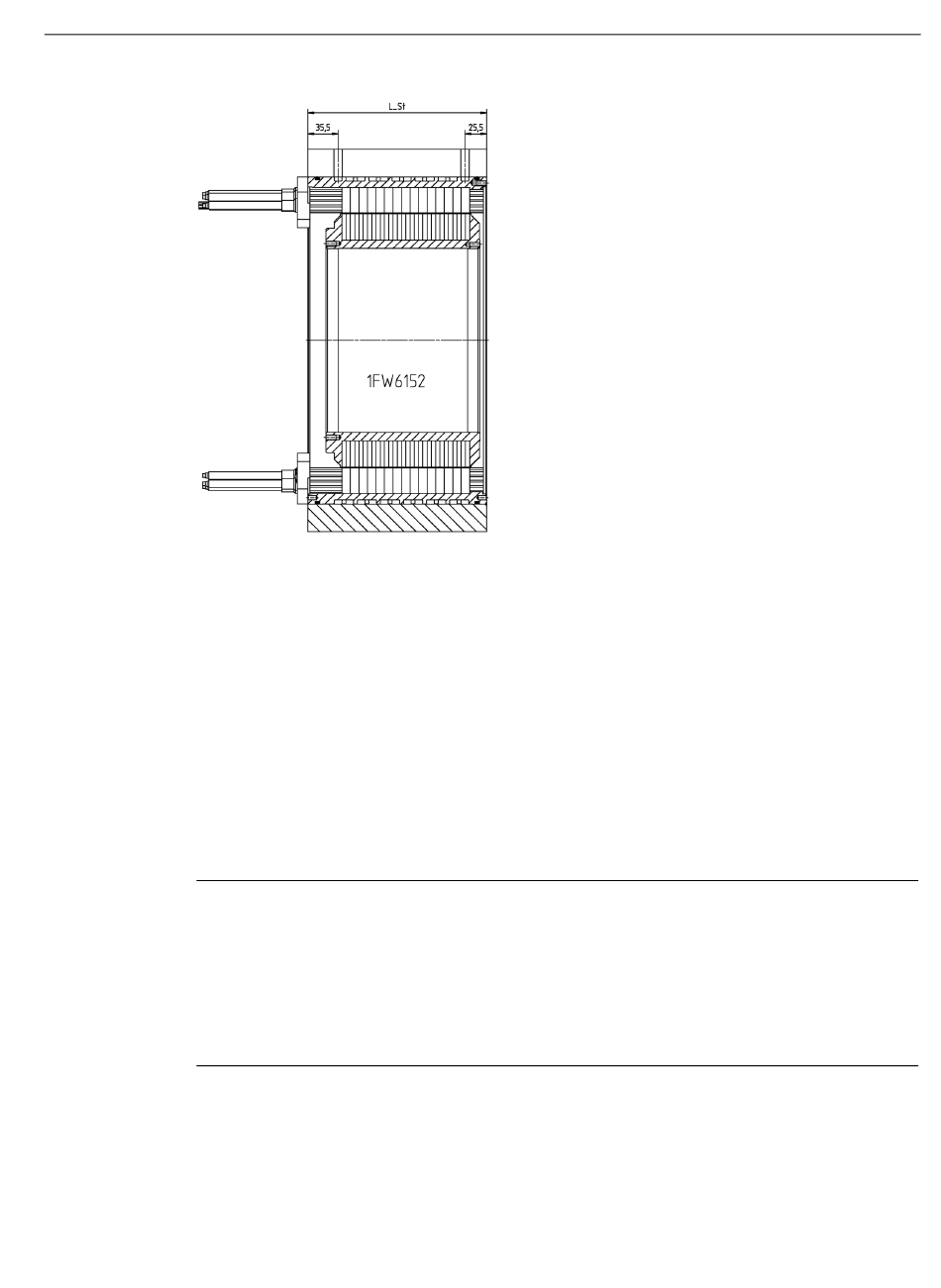

Dimensiones de la conexión del refrigerador para 1FW6152
