Enchufado

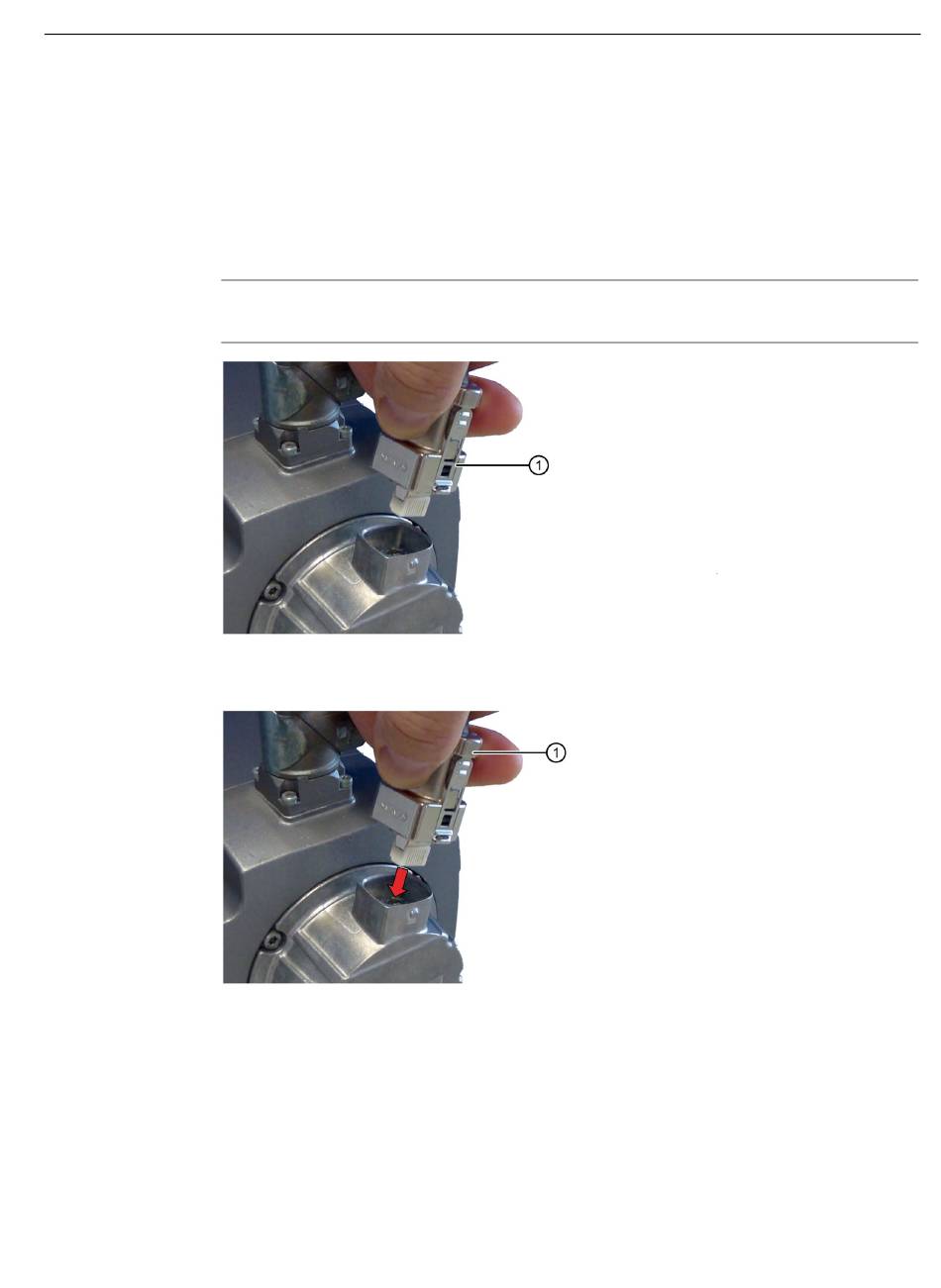

Procedimiento
1. Compruebe que el anillo de enclavamiento del conector se encuentre en la posición
"enclavado".
De lo contrario, gire el anillo de enclavamiento en sentido horario hasta la posición
"enclavado".
Nota
En la posición "enclavado", las lengüetas están enrasadas con el conector.
1
2. Enchufe el conector macho en el conector hembra RJ45 del Sensor Module.
1
3. Compruebe que las dos lengüetas estén encajadas en los respectivos salientes de enganche
del conector hembra y que no se pueda extraer el conector macho.
Motores síncronos 1FT7
Instrucciones de servicio, 05/2021, A5E50907611E AA
Anillo de enclavamiento en posición "enclavado"
El anillo de enclavamiento permanece en la posición "enclavado".
Conexión
5.4 Integración en el sistema
101
