Manual del usuario de ECRESO FM de alta potencia
2.5.2.

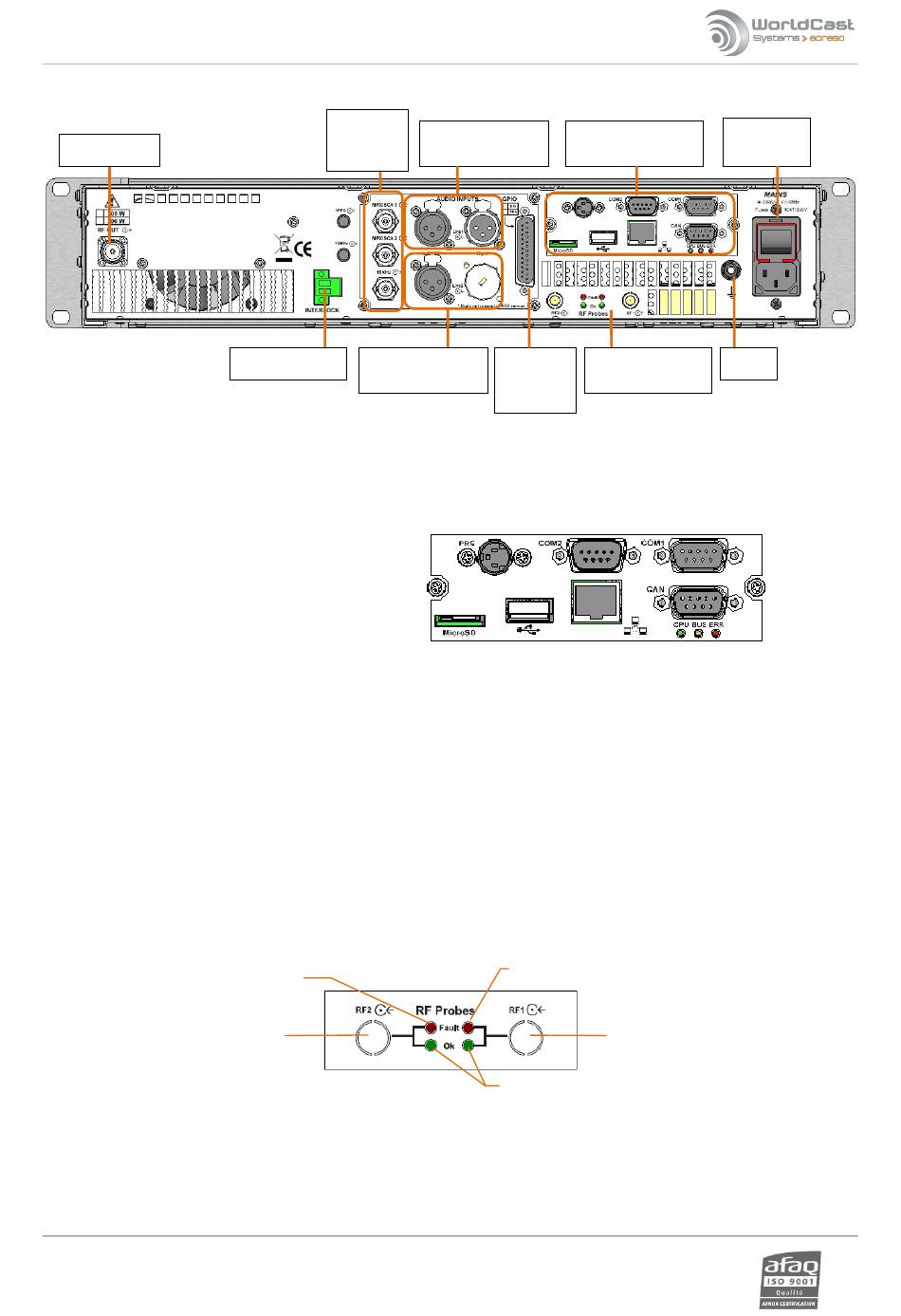

Panel posterior

Salida N de RF
Tarjeta de comunicaciones TCP/IP

2 puertos RS232 (COM1 y COM2)

1 tarjeta µSD

1 puerto USB

1 puerto Ethernet

1 puerto CAN

1 puerto DIN
En la tarjeta TCP/IP, el puerto COM1 se usa para enviar comandos de serie, el puerto COM2 se usa para etiquetas
dinámicas de PS.
El puerto DIN se utiliza para reprogramar el módulo (solamente para mantenimiento).

La tarjeta μSD es un dispositivo de almacenamiento externo destinado a permanecer mayormente en su lugar.
Retirarla y volverla a colocar dispara mensajes de error visibles en el sitio web integrado; por lo tanto, solo debe
realizarse durante los procedimientos de mantenimiento. Consulte en la sección 5.15 el procedimiento de
extracción de tarjeta µSD.
* La tarjeta opcional de medición de RF mide la potencia de los sistemas modulares (1 ECRESO FM + varios
amplificadores de ECRESO FM).
Potencia reflejada
Los valores de la potencia directa y de avance se pueden recuperar en el menú de TX del panel frontal o con los
comandos de serie TX.PFWD y TX.PREF.
'
Oficina central: Parc d activites Kennedy - 20, avenue Neil Armstrong
–
Tel +33 (0)5 57 928 928 Fax +33 (0)5 57 928 929
–
12/2017
MPX/SCA1
MPX/SCA2
19 kHz
Enclavamiento** Entrada de audio
Line2 (Ana o AES)
Falla de ROE
–
www.worldcastsystems.com
Entrada de audio
Line1 (Ana o AES)
Ranura de
GPIO
(opcional)
Falla de 3 dB
Tarjeta detectada y en
condiciones normales
Página 16
–
33700 Bordeaux-Merignac (Francia)
–
contact@worldcastsystems.com
Alimentación
Tarjeta de
eléctrica ***
comunicación
Tarjeta de medición Tierra
de RF (opcional) *
Potencia de avance
