Manual del usuario de ECRESO FM de alta potencia

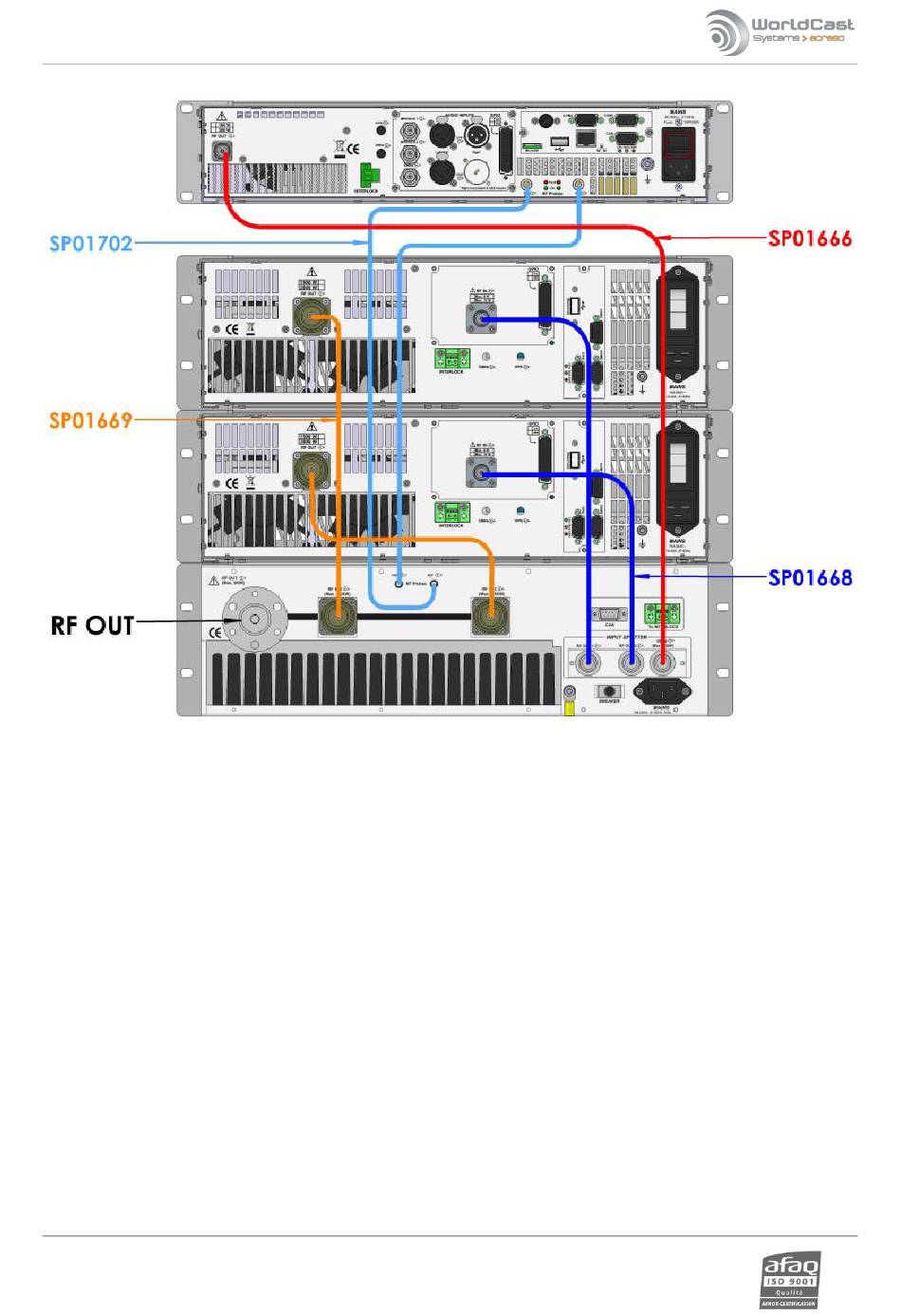

Conecte la salida de RF del acoplador de ECRESO FM con la antena o la carga.
Conecte la salida del excitador con la entrada del mezclador (cable N/N SP01666, color roja en el diagrama).
Conecte ambas salidas del mezclador con las entradas de RF de los amplificadores. Los números de salida marcados en
el panel posterior corresponden a los números de los amplificadores (cables N/N SP01668, color azul oscuro en el
diagrama).
Conecte ambas salidas del amplificador con las entradas de potencia del mezclador. Los números de entrada
marcados en el panel posterior corresponden a los números de los amplificadores (cables 7/16 SP01669, color naranja
en el diagrama).
Conecte la salida de potencia de avance (FWD) de la sonda de RF del acoplador de ECRESO FM con la entrada RF1 de
la sonda de RF de ECRESO FM y la salida de potencia reflejada (REF) de la sonda de RF del acoplador de ECRESO FM
con la entrada de RF2 de la sonda de Rf de ECRESO FM (cables SMA SP01702, color azul claro en el diagrama).
Conecte la alimentación eléctrica.
Asegúrese de conectar el transmisor correctamente a tierra, use la conexión a tierra que se suministra, si es
necesario.
!
Asegúrese de que todos los conectores están enroscados firmemente antes de conectar a la alimentación. Use
una llave para apretar los conectores, si fuese necesario. Una mala conexión puede dar lugar a un arco
eléctrico que podría destruir los amplificadores.
'
