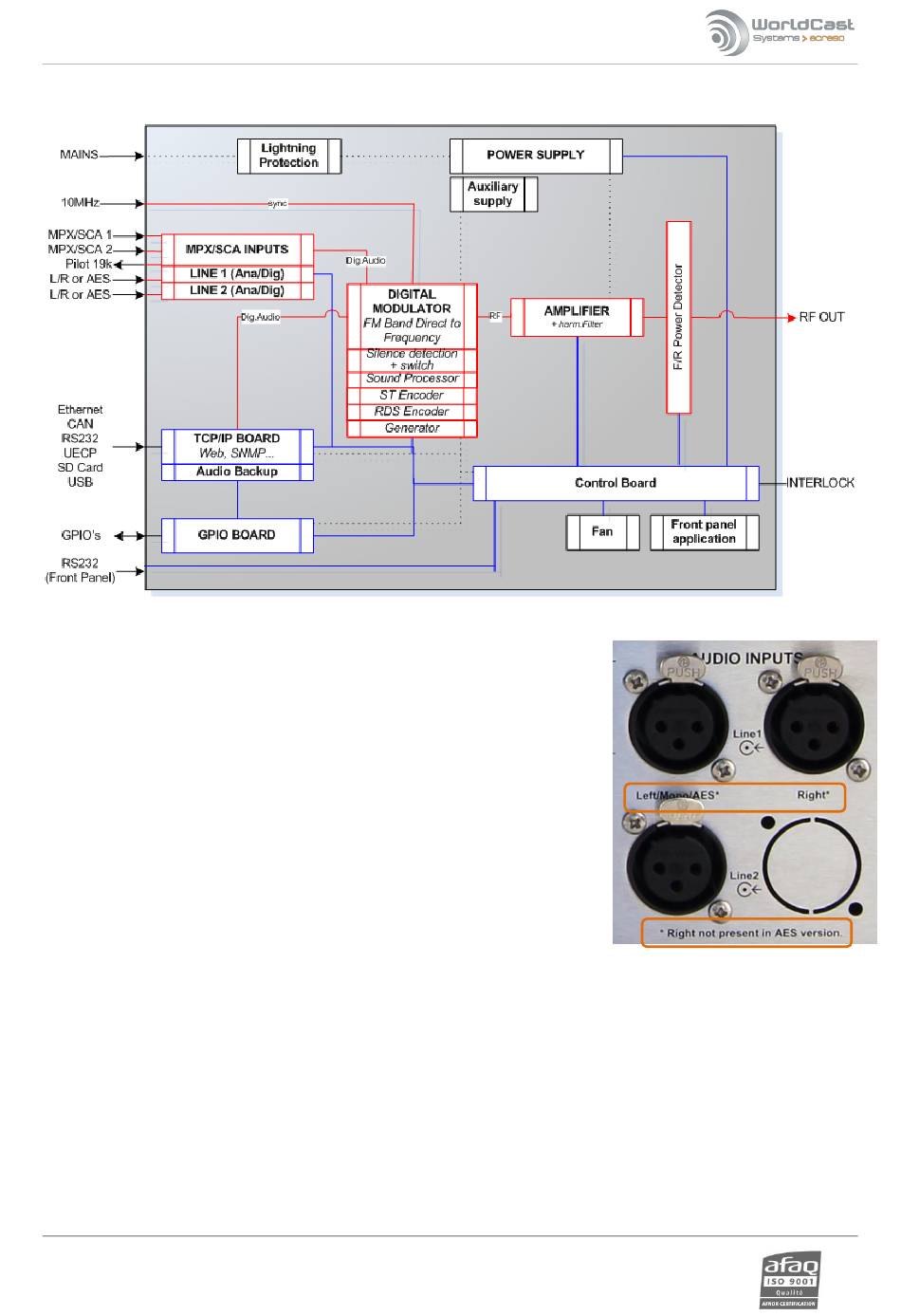

2.5.4. Diagrama sinóptico
Estándar en los transmisores:

La línea 1 es una entrada de audio analógico (izquierda L y derecha R)

La línea 2 es una entrada digital (AES, 1 conector)
Para una señal analógica mono, use el canal izquierdo (Mono); para una señal
digital mono use la entrada AES.
La línea 1 no es necesariamente el canal de audio principal. Dependiendo de la
configuración que desee, utilice las la línea 2 o las entradas MPX como fuente de
audio principal (ver sección 5.3).
!
¡No inyecte una señal digital en los canales L y R, ni una señal analógica
en el canal AES!
2.5.5.

Rack de 2U

La elección del acero inoxidable como material garantiza que no habrá corrosión. La estructura del rack y la estructura
del panel frontal monobloque refuerzan el dispositivo. El contorno rectangular del panel frontal tiene una pantalla
LCD. Las asas de transporte son mecánicamente intercambiables y se pueden quitar. La tapa se fija con un conjunto de
tornillos M3 POZIDRIV y puede retirarse fácilmente. El usuario tiene acceso a todos los módulos para configurar los
parámetros del dispositivo.
'
