Manual del usuario de ECRESO FM de alta potencia
2.6.

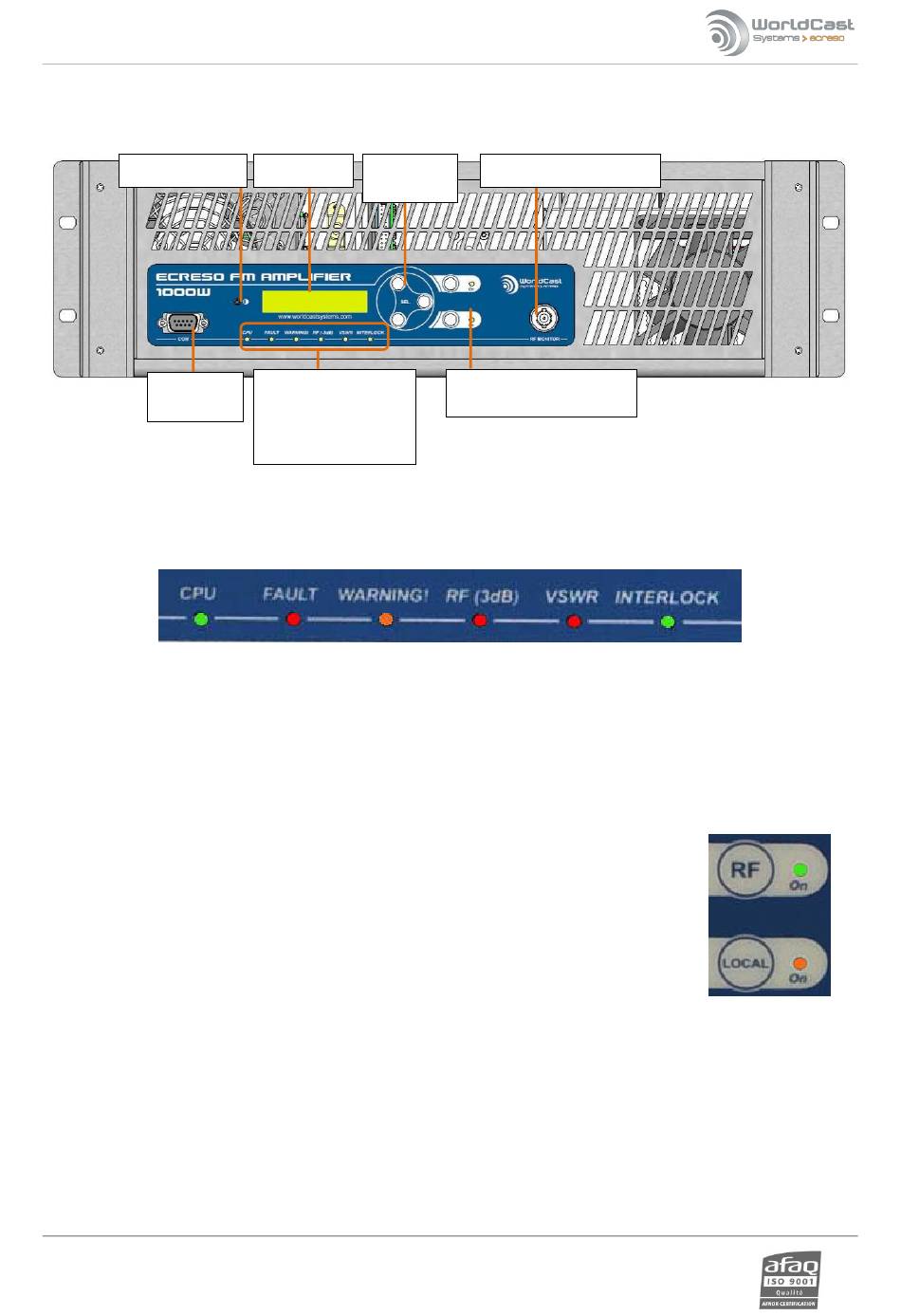

Descripción del amplificador de ECRESO FM de 1000 W / 1500 W / 2000 W
2.6.1.

Panel frontal

Contraste de LCD
Puerto
RS232
Descripción de los LED indicadores:
Como norma, los LED verdes indican que todo está bien, los LED de color naranja indican un problema que
requiere atención, los LED rojos indican una posible pérdida de transmisión.
CPU: parpadea para indicar la actividad de la CPU
FAULT: falla grave de la unidad (3 dB o ROE)
WARNING: falla leve de la unidad (temperatura ambiente, temperatura del radiador, temperatura de la psu,
ventilador, corriente, voltaje, 1 dB, pérdida de señal, batería baja en el arranque).
VSWR: ROE (relación de onda estacionaria) de la unidad
RF (3dB) : 3 dB de la unidad
INTERLOCK: indica que no se han activado los enlaces internos o externos de
seguridad
RF: indica que la unidad está en RF = ON. Asociado al botón RF.
LOCAL: indica que la unidad está en modo local. Asociado al botón Local.
El módulo funciona correctamente cuando: el LED de la CPU parpadea, y tanto el LED de RF como el LED de
enclavamiento están verdes
'
Oficina central: Parc d
activites Kennedy - 20, avenue Neil Armstrong
Tel +33 (0)5 57 928 928
Fax +33 (0)5 57 928 929
12/2017
Pantalla LCD
Teclas de
navegación
Indicadores: CPU, Fault
(falla), Warning
(advertencia), RF (3 dB),
ROE e Interlock
(enclavamiento)
Página 20
33700 Bordeaux-Merignac (Francia)
www.worldcastsystems.com
Salida de monitoreo de RF
Encendido/apagado de RF,
teclas y LED de modo local
