Modos de operación, parámetros y comandos
7.3 Modos de contaje
Parametrización de
las salidas digitales
en sentido
ascendente*
Activa al alcanzarse
el valor de
comparación por la
duración del impulso
en sentido
descendente*
Activa al alcanzarse
el valor de
comparación por la
duración de pulso en
sentido
ascendente/descend
ente
DO1:
Conmutar entre los
valores de
comparación
DO0 está
desactivada
* Tenga en cuenta las condiciones marginales

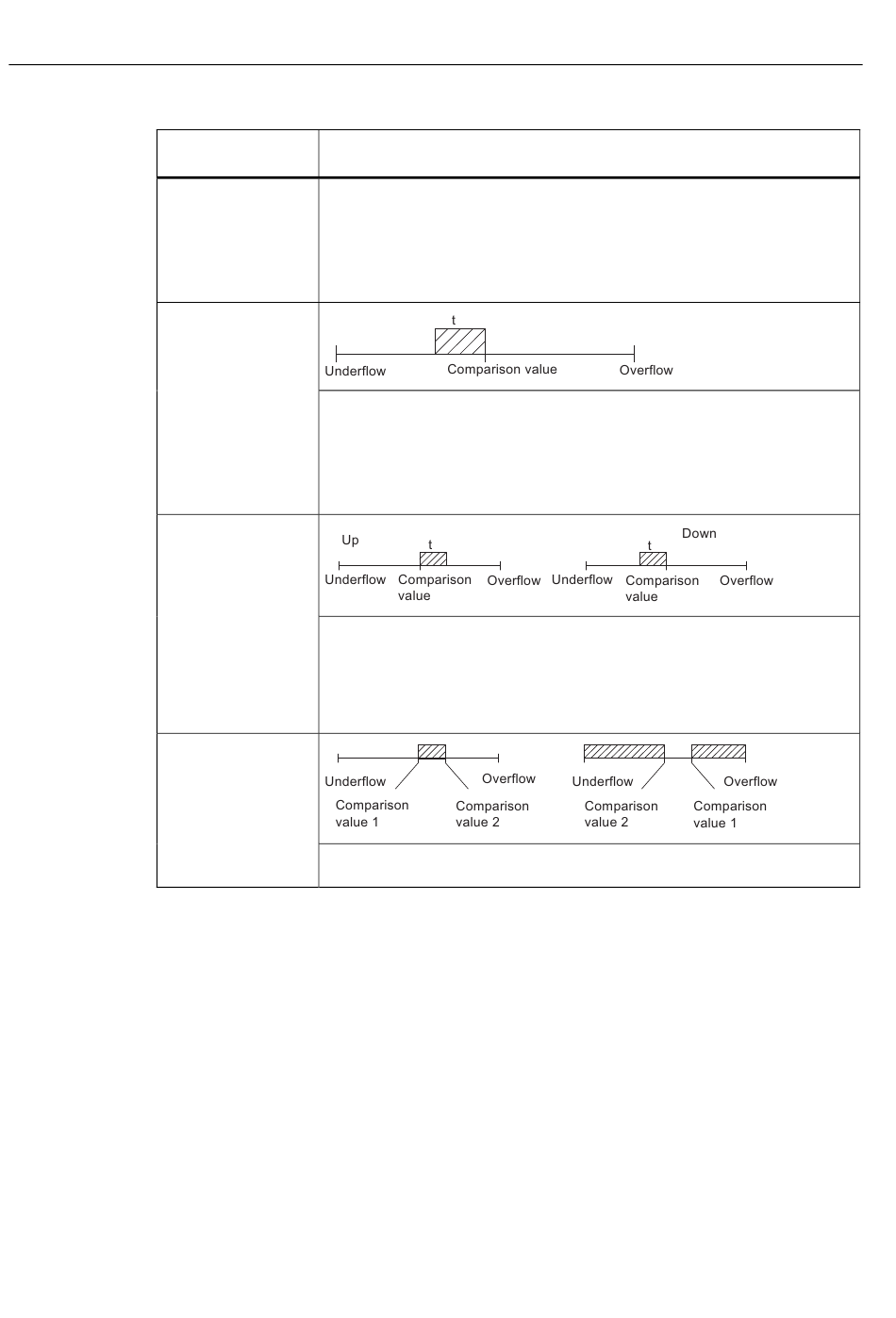

Significado de las superficies sombreadas con líneas paralelas en la tabla: La salida está
activa.
t = duración del impulso
116
Comportamiento de las salidas digitales
Mientras dura el impulso, la salida se pone a "1" al alcanzarse el valor de
comparación al contar en sentido ascendente.
Requisito alternativo:
Ningún sentido de contaje principal

Sentido de contaje principal hacia adelante

Mientras dura el impulso, la salida se pone a "1" al alcanzarse el valor de
comparación al contar en sentido descendente.
Requisito alternativo:
Ningún sentido de contaje principal

Sentido de contaje principal hacia atrás

Mientras dura el impulso e independientemente del sentido de contaje, la
salida se pone a "1" cuando se alcanza el valor de comparación al contar
hacia atrás.
Requisito:
Ningún sentido de contaje principal

La salida DO1 conmuta cuando el estado del contador se encuentra entre los
dos valores de comparación.
Módulo de contaje FM 350-1
Manual de producto, 05/2011, A5E03666785-01
