Modos de operación, parámetros y comandos
7.4 Modos de medición
7.4.6 Comando: Abrir y cerrar puerta
Vista general
El FM 350-1 tiene las puertas siguientes:
● Una puerta hardware (puerta HW) que se puede utilizar de forma controlada por nivel o
● Una puerta software (puerta SW) que se puede abrir mediante bits de control en el
Seleccionar puerta
En la máscara Modo de operación se define qué puerta se desea utilizar para el proceso de
medición.
Las figuras siguientes muestran las diferentes posibilidades de abrir y cerrar las puertas del
FM 350-1.
Abrir y cerrar la puerta HW de forma controlada por nivel

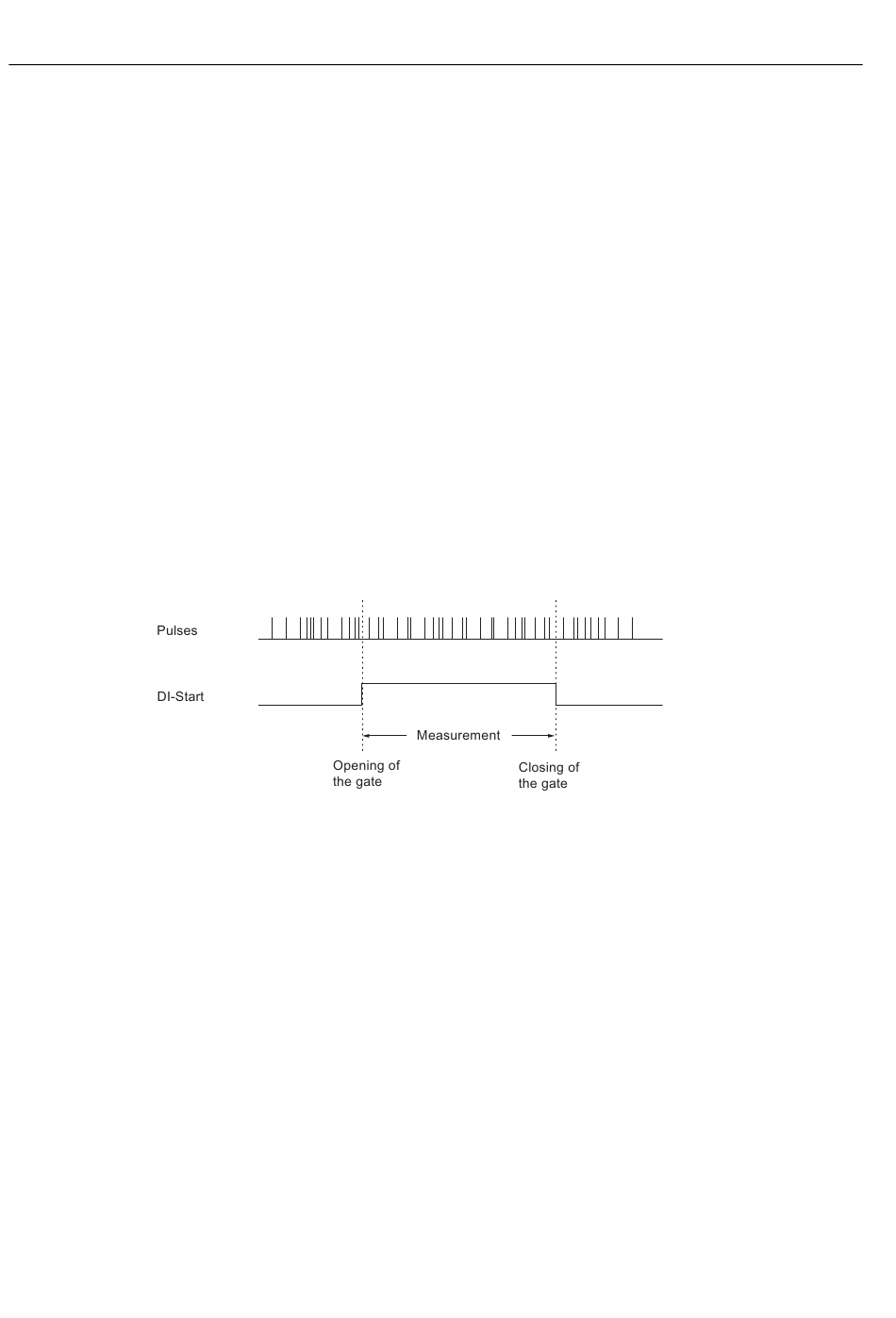

Figura 7-35
Activando la entrada digital DI-Start se abre la puerta HW y comienza la medición.
Desctivando la entrada digital DI-Start se cierra la puerta HW y termina la medición. El valor
medido válido al cerrar la puerta HW se conserva en la interfaz de retroaviso.
La puerta HW controlada por nivel actúa con el primer flanco ascendente en la entrada DI-
Start depués de la parametización.
Con esta parametrización no se evalúa la entrada DI-Stop, pero se indica en el bit de estado
STS_STP.
