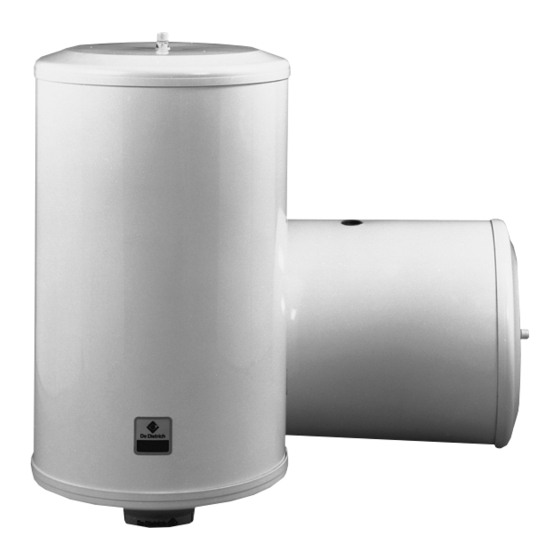

- Página 1 ESPAÑOL Acumuladores murales mixtos bienergía MPL 150 - MPL 200 Instrucciones de instalación, puesta en servicio y mantenimiento 07/01 - 94861401 - 8964-4087...
-
Página 2: Tabla De Contenido
ÍNDICE 1. RECOMENDACIONES IMPORTANTES ......................... 3 2. DESCRIPCIÓN................................. 3 2.1 Dimensiones de la conexión para un montaje vertical ..................4 2.2 Dimensiones de la conexión para un montaje horizontal................... 4 2.3 Dimensiones de la conexión para un montaje vertical con trípode ..............5 2.4 Características técnicas ............................. -
Página 3: Recomendaciones Importantes
Los acumuladores MPL 150 y MPL 200 están perfec- tamente aislados con una espuma de poliuretano sin CFC, lo cual permite reducir al máximo la pérdida de calor. -
Página 4: Dimensiones De La Conexión Para Un Montaje Vertical
2 7 0 Si se utiliza A hay que taponar B. 2 9 8 Si se utiliza B hay que taponar A. 2 3 0 8964N004 MPL 150 MPL 200 F (mm) G (mm) H3 (mm) H4 (mm) 2.2 Dimensiones de conexión para un montaje horizontal A Salida de agua caliente sanitaria roscada 3/4”... -
Página 5: Dimensiones De La Conexión Para Un Montaje Vertical Con Trípode
í 2 9 8 taria. Si se utiliza A hay que taponar B. Si se utiliza B hay que taponar A. 2 3 0 8964N011 MPL 150 MPL 200 F (mm) G (mm) H1 (mm) 1544 1814 H2 (mm) -
Página 6: Características Técnicas
2.4 Características técnicas Acumulador tipo MPL 150 MPL 200 Capacidad de agua litros Volumen interno del intercambiador litros Superficie del intercambio 0,95 Potencia de la resistencia eléctrica 2400 2400 Tiempo de calefacción “Eléctrica 10 - 65° C 3 h 30... -
Página 7: Instalación
3. INSTALACIÓN 3.1 Fijación La pared de la instalación debe ser capaz de sostener (ø 10 mm) con ayuda de la plantilla para taladrar inclui- da en el paquete. Asegurar el acumulador MPL a las el peso del aparato lleno de agua. Utilizar contraplacas si se dispone de una pared adecuada pero delgada. -
Página 8: Conexión A Caldera Central Con Una Bomba De Carga
El acumulador tienen dos circuitos: - un circuito primario, que debe estar conectado a una fuen- - un circuito secundario de utilización de agua caliente te de calor: caldera de calefacción central o colector solar, sanitaria. 3.2.1 Conexión a caldera central con una bomba de carga Este montaje es altamente recomendable. -
Página 9: Conexión A Caldera Central En Termosifón
3.2.2 Conexión a caldera central en termosifón La conexión se efectúa según el esquema por medio Los racores del acumulador son de 1” 1/4. Utilizar de tubos con un diámetro interno mínimo de 40 mm. El preferentemente tubos de acero para evitar los riesgos circuito de calefacción debe ser lo más corto y directo de corrosión. -
Página 10: Colocación De La Sonda De Agua Caliente Sanitaria
(calefacción por caldera con se el borne especial que lleva la marca bomba de carga en marcha). Conexión eléctrica multitensión MPL 150 MPL 200 230 V monofásica Sección Intensidad 10,9 230 V trifásica... - Página 11 G Acoplamiento de resistencias en función del voltaje de alimentación (puentes en trazo grueso) 400V 230V 230V 8964-4007B Termostato de bulbo y capilar 320 mm de longitud NEGRO Potencia de corte 20 A a 230 V ~ 15 A a 400 V ~ MARRÓN Temperatura de activación en el tope superior 70°...
-
Página 12: Puesta En Servicio
- con caldera equipada de cualquier otro cuadro: Acumulador mixto MPL Inversor bipolar verano - invierno Bomba de carga Sonda de regula- Resistencia ción ACS eléctrica Reloj Cuadro de mando con regulación ACS Relé 8964N008 * Observaciones: El inversor bipolar “Verano-Invierno” permite funcionar alter- Si uno desea poder controlar por separado los dos modos de nativamente con calefacción eléctrica (Verano) o con calde- calefacción, basta con sustituir el inversor por dos interrup-... -
Página 13: Mantenimiento Y Comprobaciones Periódicas
5. MANTENIMIENTO Y COMPROBACIONES PERIÓDICAS G Ánodo de magnesio: G Grupo de seguridad: el ánodo de magnesio debe revisarse al menos una el grupo de seguridad debe hacerse funcionar 1 vez vez cada dos años. A partir de la primera revi- al mes, para constatar su correcto funcionamiento sión y teniendo en cuenta el desgaste del ánodo, y prever eventuales sobrepresiones que pudieran... -
Página 14: Ficha De Mantenimiento
6. FICHA DE MANTENIMIENTO N° Fecha Controles efectuados Observaciones Técnico Visto bueno 7. DESPIECE Y LISTA DE PIEZAS DE RECAMBIO... - Página 15 Junta 9501-3125 Joint 07/01 De Dietrich Thermique • Centre Pièces de Rechange/Centro Piezas de Repuesto 4, rue d'Oberbronn • F-67110 REICHSHOFFEN • Tél. : +33 3 88 80 26 50 • Fax : +33 3 88 80 26 98 cpr@ddt.dedietrich.com...
- Página 16 N° IRC : 347 555 559 RCS STRASBOURG La sociedad DE DIETRICH THERMIQUE siempre con la preocupación de la calidad de sus productos, busca en permanencia a mejorarlos. Así la Sociedad se reserva el derecho, en cualquier momento de modificar las características indicadas en el presente documento.
