Cequent Performance Products 66151 Instrucciones De Instalación página 18

Couvercle de support de plaque

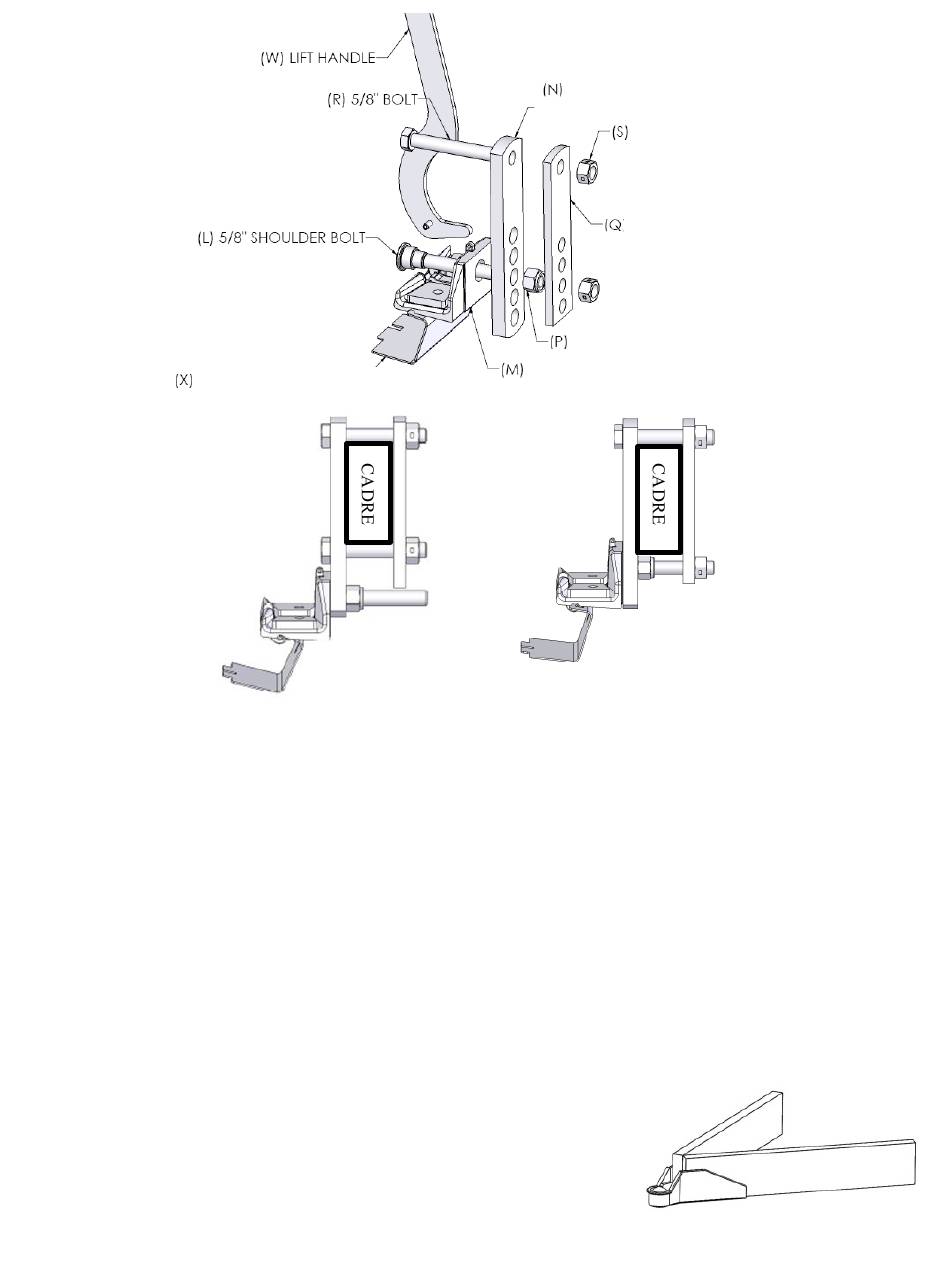

MONTAGE DES SUPPORTS DE CADRE (ensembles de 600 lb et 800 lb seulement, illustrés à la Fig. 2)
•Assemblez 5/8 "vis (R) à travers les trous du haut du support de cadre extérieur (N) et l'intérieur du cadre
support (Q) (voir Fig. 2).
•Glissez cadre assemblage de support sur le châssis de la remorque. Cadre supports ont de multiples trous de
fixation pour différentes hauteurs de cadre. Insérer le second boulon de 5/8 "à travers le trou le plus haut n'est pas
obstrué par la partie inférieure du cadre. Installez 5/8 "écrous de verrouillage (S) et serrer à la main (voir fig. 3).
•Glisser les supports de châssis en position, le centre des supports de cadre doit être placé comme indiqué sur la
figure. 6. Voir le graphique 1 de la page 20 pour la spécification de dimension.
•Insérez 5/8 boulon "de l'épaule (L) à travers le coussin de suspension (M) et à l'extérieur support de châssis (N).
NOTE: Pour les cadres 5 "et plus petit, le 5/8" vis à épaulement (L) peut être utilisé à la place de la partie
inférieure de 5/8 "vis (R) pour les emplacements de montage supérieur de suspension de tampon (voir fig. 4.).
•Installez 5/8 "nylon écrou de blocage (P) sur 5/8" vis à épaulement et le couple de 50-75 pi * lbs. Le plat d'écrou
haut peut-être besoin d'être orienté horizontalement pour éviter les interférences avec le cadre pour les
emplacements de montage supérieur (voir fig. 4). NOTE: Lors de l'installation de la barre de printemps, il peut
être nécessaire d'utiliser un trou de support inférieur pour diminuer la barre de printemps charge s'il n'y a pas
assez de réglage de l'angle de la tête (voir figure 8).
•Serrer tous les écrous 5/8 po au couple de 120 lb-pi.
•Répéter de l'autre côté.
Pour les remorques dont un fond monte coupleur: Utiliser les trous
de montage de suspension de tampon plus bas dans les supports de
cadre extérieur et régler l'angle de ball mount pour atteindre la bonne
hauteur avant de charger les barres de ressort (voir fig. 8)
66151IN-04302014 REV G
Poignée de
soulèvement
Boulon
Boulon à épaulement
Fig. 3
PCN3552 ©2014 CEQUENT PERFORMANCE PRODUCTS, INC.
Support de
cadre extérieur
Contre-écrou
Support de
cadre intérieur
Contre-écrou nylon
Support de plaque
Fig. 4
Fig. 2
18
IMPRIMÉ AU MEXIQUE
