4 Montaža
4 Montaža
• Pritisnite pričvrsnicu s unutrašnje strane
kutije prema dolje, pomognite si odvijačem.
• Povucite poklopac prema naprijed.

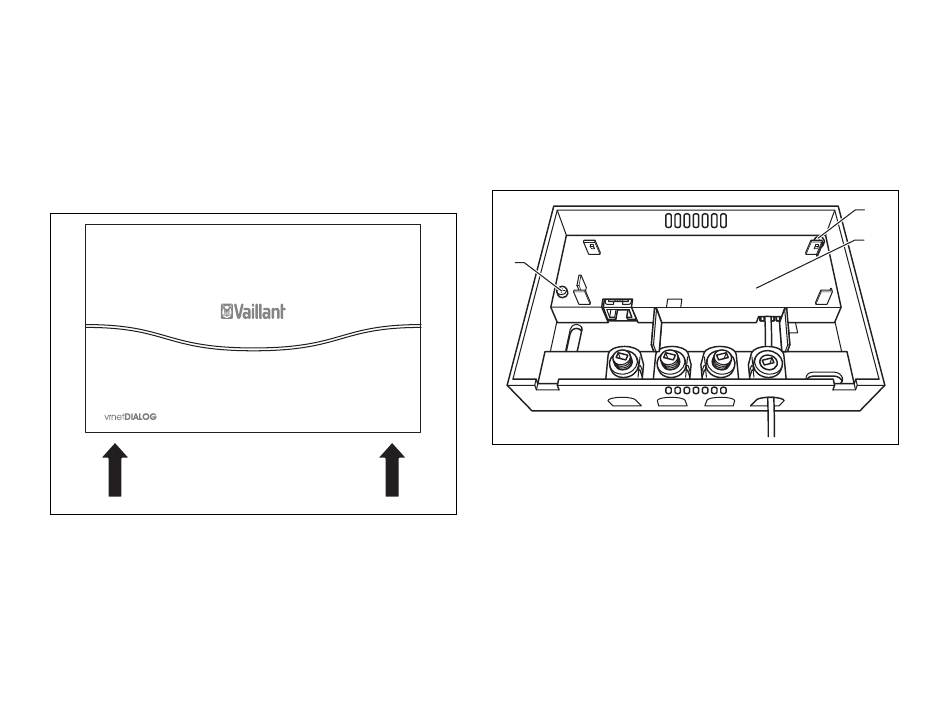

Sl. 4.1 Otvaranje kućišta
Dok mjesto za priključenje modula nije
zauzeto, izvadite elektronsku ploču iz kućišta i
ugradite je u uklopnu kutiju elektronike
8
uređaja. U suprotnom, elektronsku ploču
ostavite u kućištu.
Prilikom vađenja elektronske ploče postupite
kako slijedi:
1
Sl. 4.2 Skidanje poklopca
• Odvijte oba vijka (1) te odvojite zaštitni
pokrov (2) (samo vrnetDIALOG 820).
• Za odvajanje elektronske ploče (ispod
zaštitnog poklopca) pritisnite sa strane
jezičak.
