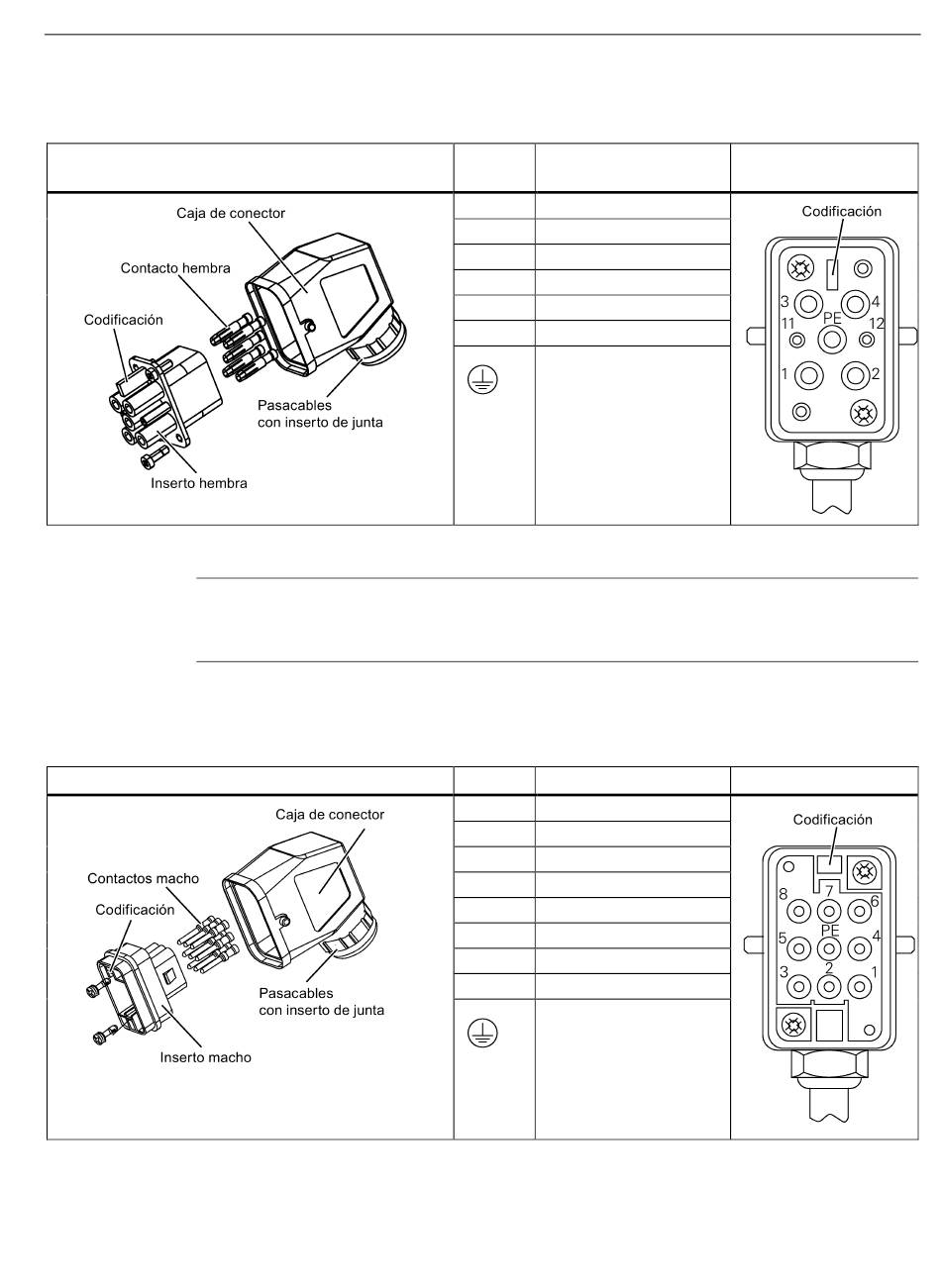

Alimentación: Conector hembra Han Q4/2 (conexión para X1)
Nota
Si se utiliza la función "Monitoreo de conectores", deben conectarse los pines 11 y 12 del
conector.
Conexión del motor conector macho Han Q8/0 (conexión para X2)
Ver variantes de freno
1)
M200D PROFIBUS/PROFINET
Manual de producto, 08/2014, A5E03659289A/RS-AA/003
Pin Asignación
hembra
1 Fase L1
2 Fase L2
3 Fase L3
4 N
11 Monitoreo de conectores
12 Monitoreo de conectores
PE (amarillo/verde)
Pin Asignación
1 L1 out
2 N
1)
3 L3 out
4 Freno L1 (geschaltet)
5 Sensor de temperatura
6 Freno L3 (directo)
7 L2 out
8 Sensor de temperatura
PE (amarillo/verde)
Montaje/conexión
4.2 Conexión
1)
1)
