Funciones
3.7 Monitoreo de la instalación
Ejemplo 2:
Señal entrada 1 = sin memorización
①
El motor se conecta y desconecta mediante "Motor GIRO HORARIO".
②
El motor se conecta mediante "Motor GIRO HORARIO" y se desconecta por el nivel de la entrada digital 1
(parametrizado mediante la acción de entrada 1 = parada rápida). El bloqueo de parada rápida restablece la
función de parada rápida. El motor se conecta nuevamente porque "Motor GIRO HORARIO" sigue estando activo.
③
El nivel de la entrada digital 1 desconecta el motor. Activando "Bloqueo de la parada rápida" se restablece la
función de parada rápida y, puesto que continúa presente el nivel "Motor GIRO HORARIO", el motor gira
nuevamente en sentido horario hasta que se anula el comando "Bloqueo de la parada rápida".
④
El motor se conecta mediante "Motor GIRO HORARIO" y se desconecta por el nivel de la entrada digital 1. El
motor permanecerá desconectado mientras esté activa la función "Parada rápida" y arrancará después de anular
"Parada rápida" hasta que se desconecte "Motor GIRO HORARIO".

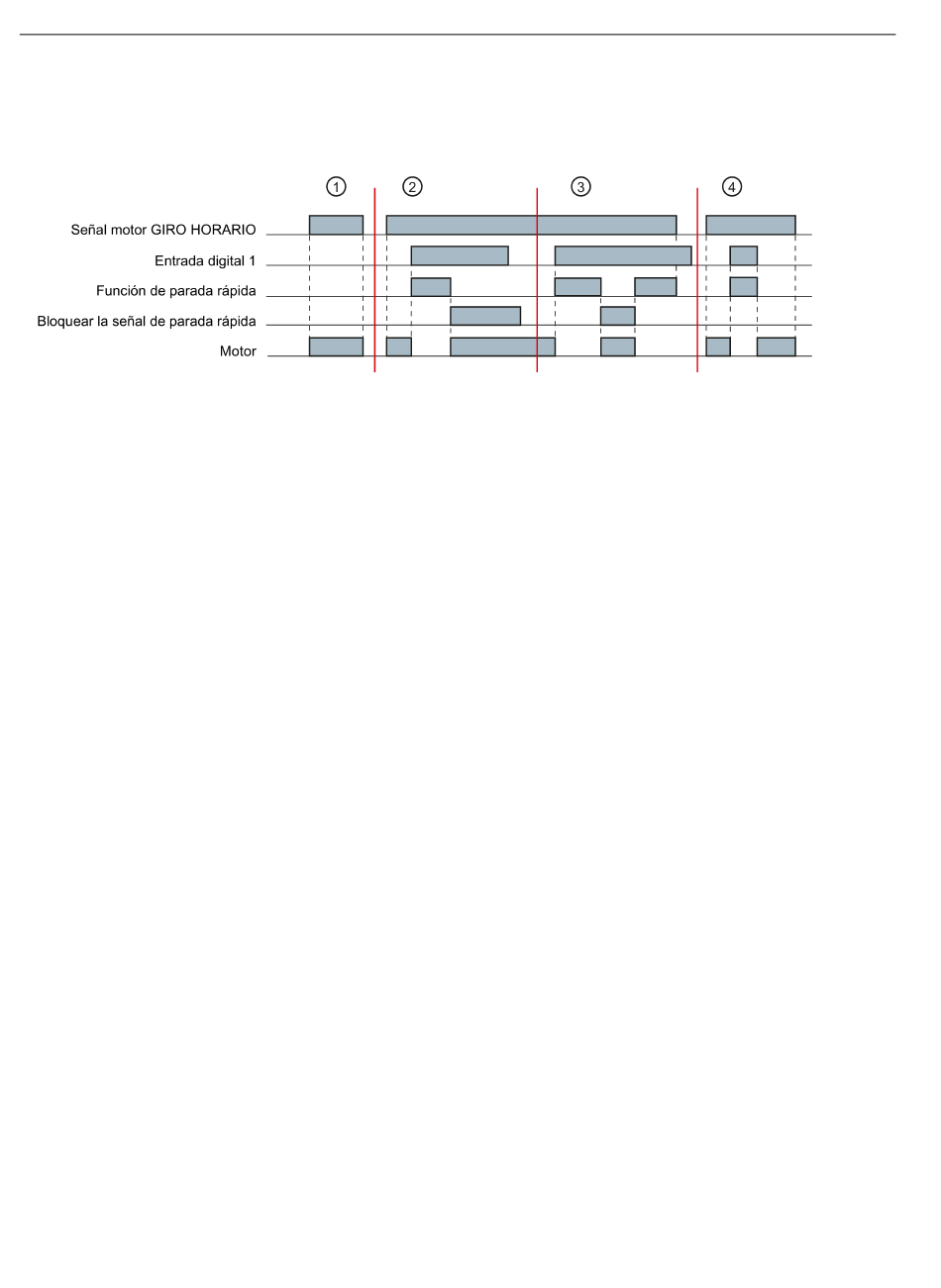

Imagen 3-9 Parada rápida (ejemplo 2)
