3.5
CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4
Installation
4.1
Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit.
Anzahl
Benennung
1
Pufferspeicher
1
Entlüftungsventil
1
Obere Wärmedämmung
1
Untere Wärmedämmung (Fußpolster)
2 (3)
Seitliche Wärmedämmung, VPS 800/1000 (VPS
1500/2000)
2 (3)
Abdeckleisten, VPS 800/1000 (VPS 1500/2000)
1
Deckel
4
Thermische Isolierkappen
10
Rosetten
1
Aufkleber Typenschild
1
Betriebsanleitung
1
Installations- und Wartungsanleitung
4.2
Anforderungen an den Aufstellort prüfen
Vorsicht!
Sachschäden durch ausgelaufenes Heiz-
wasser
Im Schadensfall kann aus dem Produkt das
gesamte Heizwasser der Heizungsanlage
auslaufen.
▶
Stellen Sie das Produkt in der Nähe eines
Bodenablaufs auf.
Vorsicht!
Sachschäden durch hohe Last
Der gefüllte Pufferspeicher kann durch sein
Gewicht den Boden beschädigen.
▶
Stellen Sie sicher, dass der Untergrund
eben und für das Gesamtgewicht des
Produkts geeignet ist.
1.
Wählen Sie den Aufstellort so, dass eine zweckmäßige
Leitungsführung erfolgen kann.
2.
Wählen Sie den Aufstellort möglichst nahe am Wärme-
erzeuger.
0020314387_00 allSTOR plus Installations- und Wartungsanleitung
4.2.1
Mindestabstände beachten
▶
Beachten Sie die erforderlichen Mindestabstände des
Produkts zu den Wänden und zur Decke.
Typenbe-
zu den
zeichnung
Seiten
VPS 800/4-5
500
VPS 1000/4-5
500
VPS 1500/4-5
600
VPS 2000/4-5
650
4.2.2

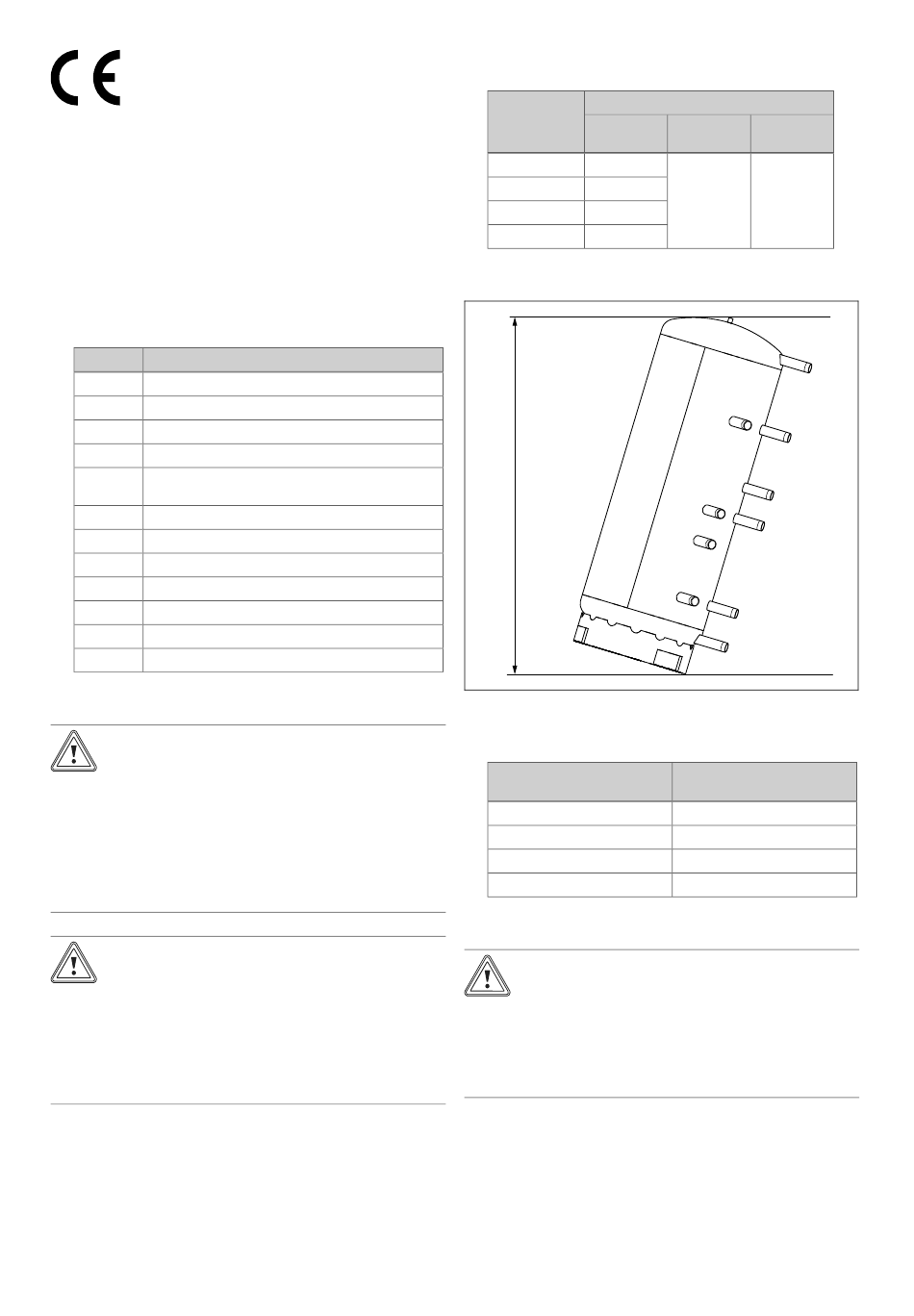

Kippmaß beachten
A
A
Kippmaß
▶
Beachten Sie das Kippmaß des Produkts.
Typenbezeichnung
VPS 800/4-5
VPS 1000/4-5
VPS 1500/4-5
VPS 2000/4-5
4.3
Produkt transportieren
Vorsicht!
Beschädigung der Gewinde
Während des Transports können unge-
schützte Gewinde beschädigt werden.
▶
Entfernen Sie die Gewindeschutzkappen
erst am Aufstellort.
Abstand [mm]
nach
nach oben
hinten
300
350
Kippmaß A
[mm]
1890
2263
2273
2414
7
