Figura 70 - Hid Iclass Keyr40 - Keyscan CA4500 Manual Tecnico

El diagrama muestra las conexiones y los
cables para Rev A.
Nota - Rev B y Rev C
No requiera la alimentación separada.
Conectar el conductor rojo a la terminale
PWR RED en el puerto de lectora (UCA)
Conectar blindaje a la toma de tierra (UCA)
Cables 18 o 22 AWG aceptable.
Amarillo - opción pre-alerta o se
debe aislar con cinta de electricista.
Si conecta un dispositivo de sonido
externo, vea Opción de relé de
prealerta o consulte la hoja de corte
de ACU adjunta con el panel para
asignaciones de relés ACU/OCB-8.
Nota - Si prealerta está conectado, la
lectora no podrà leer ninguna tarjeta
compatible HID de 125 kHz mientras el
dispositivo emita los pitidos.
a una fuente de
alimentación de
CD separada
VCD +
GND = Tierra
PWR = Alimentación
KI-00207S-10-13
Manual Técnico Keyscan (PC109x - 04.15)

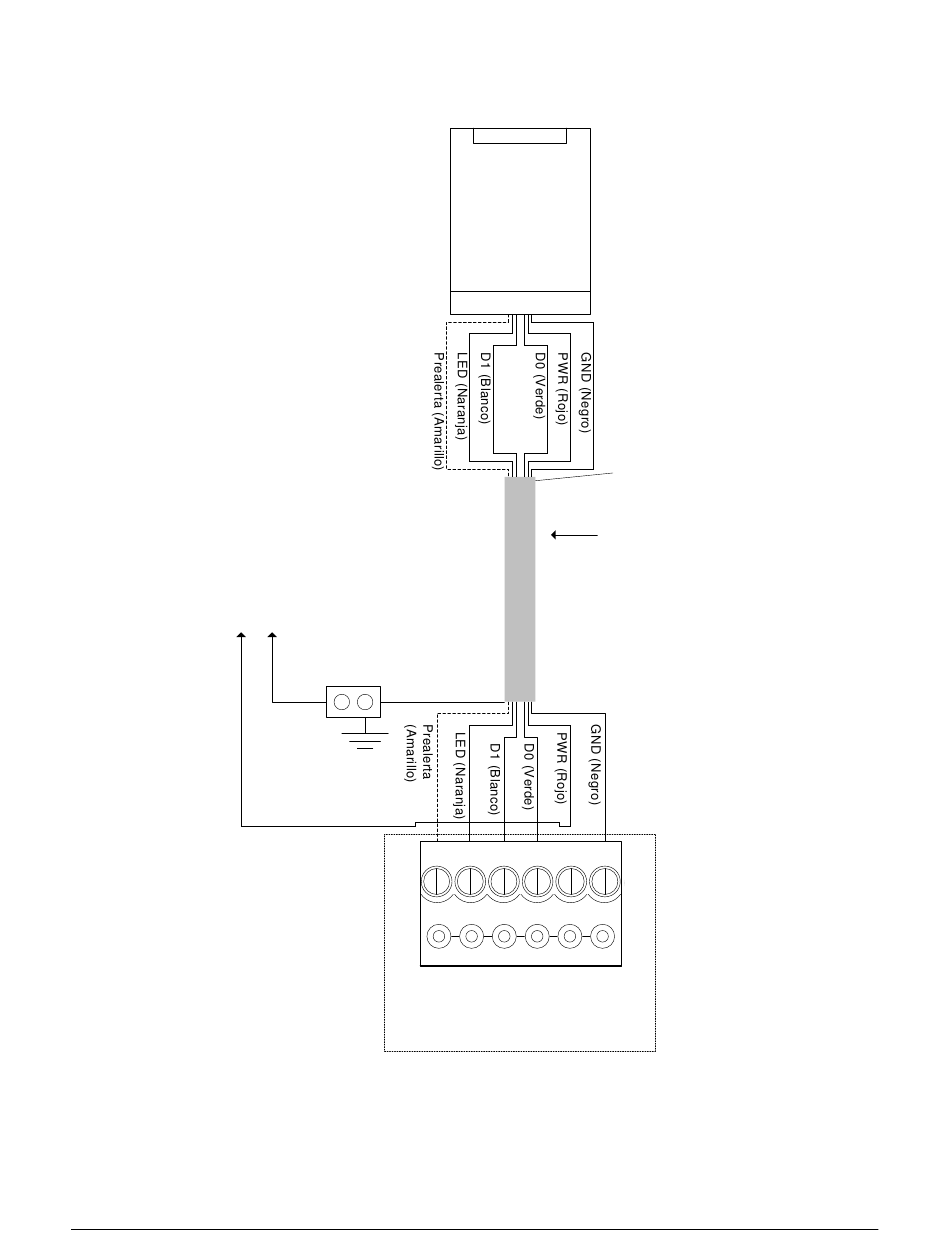

Figura 70 – HID iClass KEYR40
-
Toma de
tierra
Blindaje
Negro
Rojo
C1 LED D1
(BEEP)
Puerto de lectora en la placa de control
Rev. A – 260 mA
Rev. B – 75 mA
Rev. C – 121 mA
El blindaje no se conecta. Se debe
aislar con cinta de electricista.
6 conductores con blindaje 18 AWG
500 pies (150 m) máximo
D0 PWR GND
WHT GRN RED BLK
107
