Apéndice A – Conexiones de la
lectora Keyscan y HID
En el apéndice A se proporcionan las conexiones típicas de la lectora Keyscan y HID de los modelos siguientes:
Especificaciones de alimentación
En la tabla siguiente se describen las especificaciones de alimentación de las lectoras:
Lectora
Keyscan K-PROX y K-PROX2
Keyscan K-VAN
Keyscan K-KPR
Keyscan K-SMART 13.56 MHz Mifare
HID-5365
HID-5395
HID-6005
HID-5455
HID-5355KP
Manual Técnico Keyscan (PC109x - 04.15)

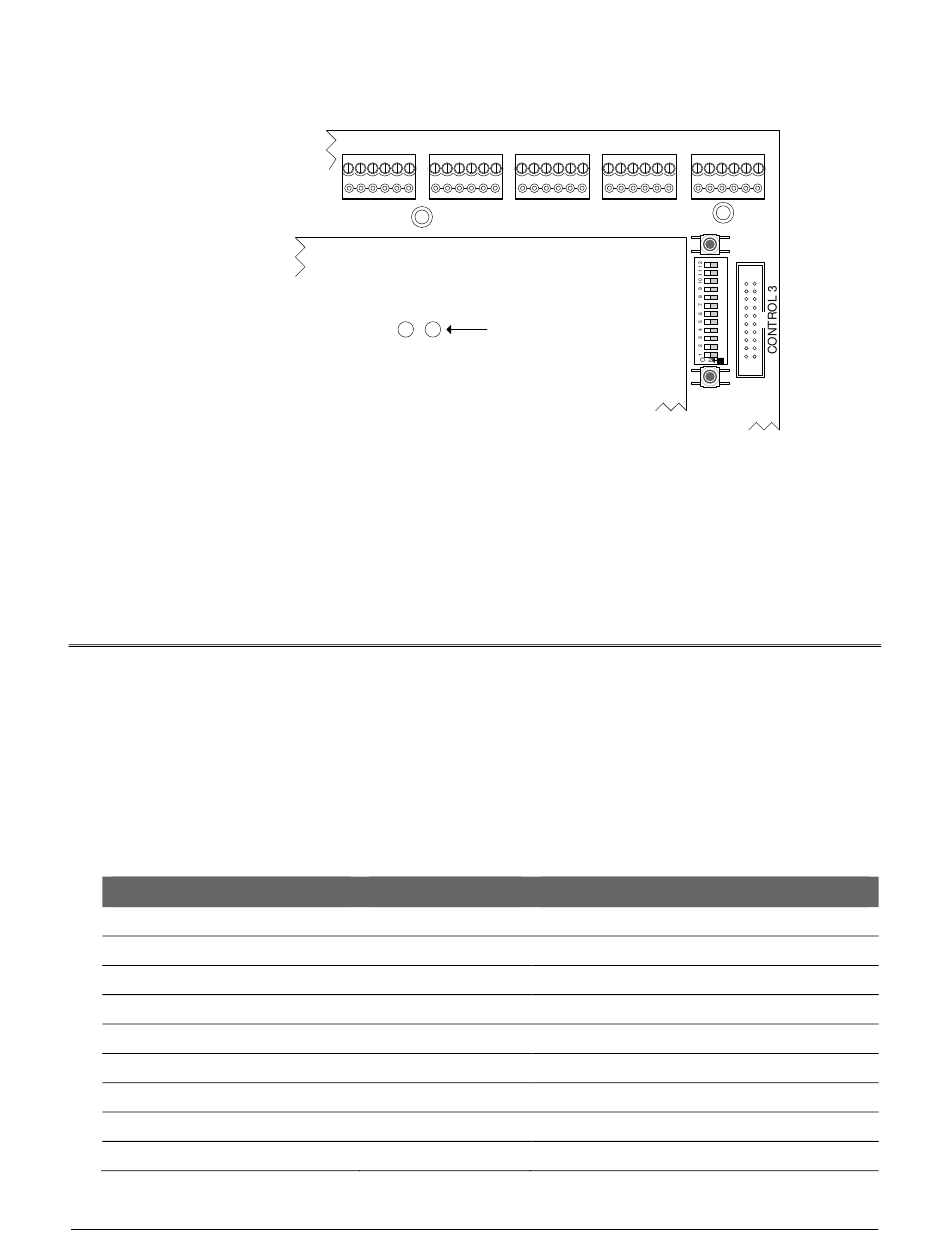

Figura 59 – Diodios de contradores de bits Wiegand
READER 5
CARD
BITS
10s 1s
Tabla 20 - Especificiones de alimentación de lectoras HID
Alimentación
12 VCD, 80 mA
12 VCD, 90 mA
12 VCD, 115 mA
12 VCD, 210 mA
12 VCD, 110 mA
12 VCD, 115 mA
12 VCD, 75 mA
12 VCD, 125 mA
12 VCD, 120 mA
READER 4 READER 3 READER 2
Cubierta
protectora
Diodos LED contadores
de bits Wiegand
Notas
READER 1
S3
S2
S1
