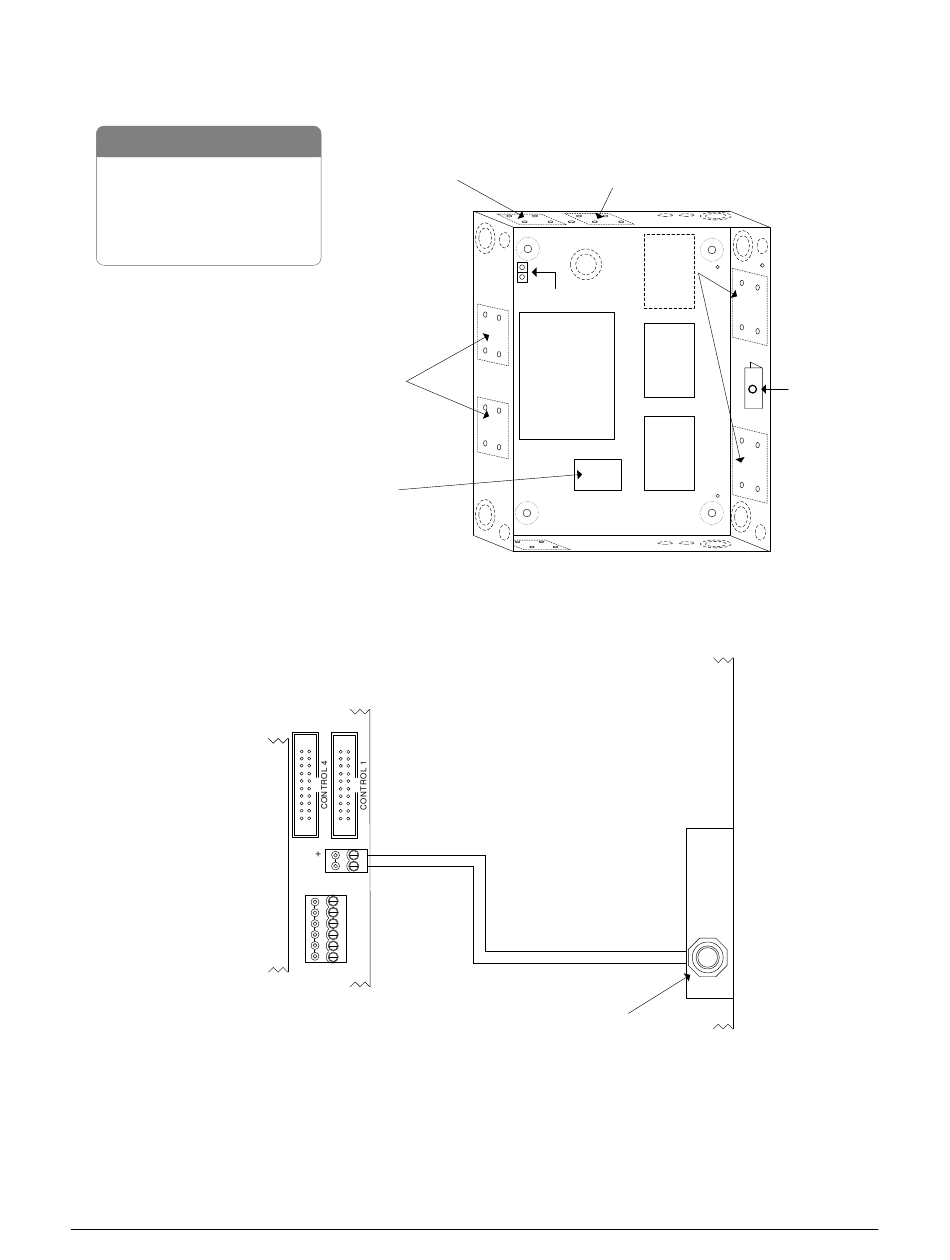

Figura 11 – EC2500 con las posiciones de montaje de las placas de circuito

Componentes

1 x placa de control EC2500B
2 x OCB-8
1 x fuente de alimentación DPS-15
1 x caja metálica
* NETCOM – para el
montaje lateral, utilice
el bloque de terminales
solamente. No utilizar el
conector de 9 patas.
KI-00115S-01-13
Cubierta
protectora
KI-00116S-04-13
Manual Técnico Keyscan (PC109x - 04.15)
Vista de frente
no se muestra la cubierta
Fuente de
alimentación
DPS-15
Ubicación de
montaje
opcional para
NETCOM*
CIM
o
NETCOM
Figura 12 - Interruptor de intrusión
CA / EC
Placa de control
Vista explotada
Conecte los cables amarillos del interruptor de
intrusion al terminal TB3 en la placa de control
-
TAMPER TB3
SWITCH
CTS
DTR
DCD
RD
TD
GND
RS-232 (COM4)
NETCOM
Opcional
OCB-8
Toma de tierra
OCB-8
EC2500B
Placa de
control
PC109x
OCB-8
Caja metálica
Interruptor de
intrusión
Interruptor
de intrusión
